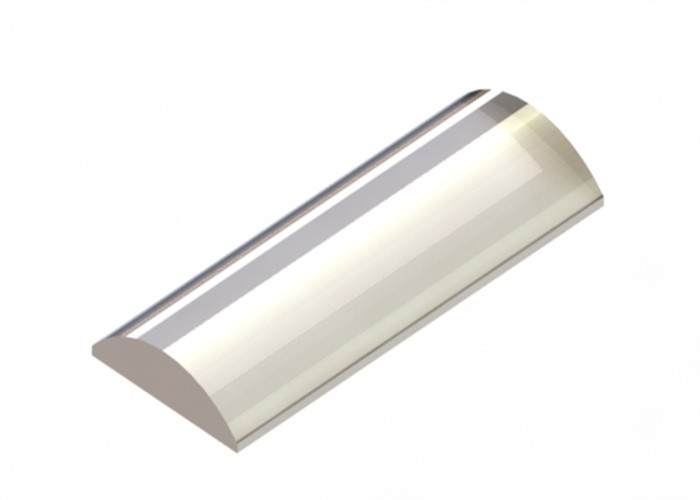

Lente cilíndrica óptica N-BK7 Lentes laser cilíndricas convexas retangulares

Visão geral:

A Lente Cilíndrica Plano Convexa também é identificada como lente cilíndrica positiva.Eles são ideais para aplicações que requerem ampliação em uma dimensão.Enquanto as lentes esféricas agem simetricamente em duas dimensões em um raio incidente, as lentes cilíndricas agem da mesma maneira, mas apenas em uma dimensão.Uma aplicação típica é usar um par de lentes cilíndricas para fornecer modelagem anamórfica de um feixe.Um par de lentes cilíndricas positivas pode ser usado para colimar e circularizar a saída de um diodo laser.Outra possibilidade de aplicação seria usar uma única lente para focalizar um feixe divergente em uma matriz de detectores.Para minimizar a introdução de aberrações esféricas, a luz colimada deve incidir na superfície curva ao focalizá-la em uma linha, e a luz de uma fonte linear deve incidir na superfície plana ao colimar.

Especificações Gerais da Lente Cilíndrica Plano Convexa:

Material	N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Safira
Comprimento de Onda de Desenho	632,8 nm
Planicidade da Superfície	N<3(0,5)@632,8nm
Qualidade da superfície	60/40 scratch-Dig
tolerância de diâmetro	+0/-0,2 mm
Tolerância de Espessura	±0,2 mm
Centralização	<3 minutos de arco
Tolerância de distância focal	±2%
Abertura clara	>90%
Chanfro	Protetor <0,5 mm x 45°

Produtos padrãode Lente Cilíndrica Plano Convexa:

Opções de Revestimentode Lente Cilíndrica Plano Convexa:

As lentes cilíndricas plano convexas padrão acima da Star Optic não são revestidas.Para reduzir a quantidade de luz refletida de cada superfície da lente, também estão disponíveis revestimentos antirreflexo, incluindo camada de cantor MgF2, revestimento AR multicamada, revestimento AR multicamada de banda larga e revestimento AR de comprimento de onda duplo.

Revestimento MgF2 de Camada Única	Revestimento antirreflexo multicamada
Revestimento Antirreflexo Boradband	Revestimento antirreflexo de comprimento de onda duplo

Personalize sua própria lente:

Você tem total liberdade de design e podemos trabalhar com designs complexos para obter exatamente o que você precisa, incluindo design óptico, design mecânico e design de revestimento óptico.
