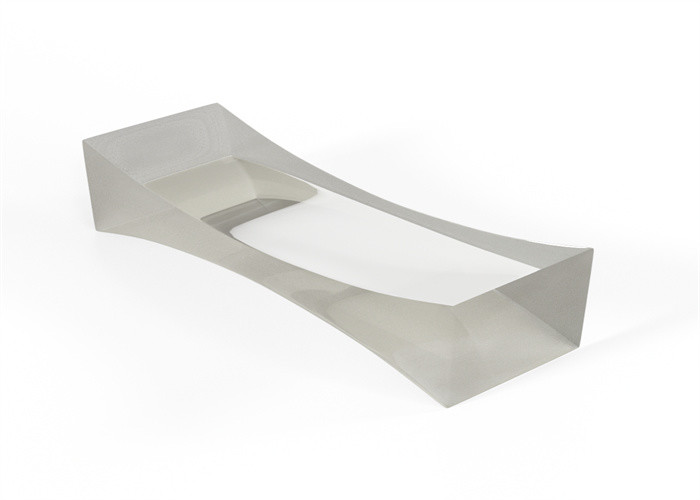

Lentes cilíndricas ópticas de sílica fundida UV 20 mm lentes monofocais

  • UV Fused Silica Optical Cylinder Lens 20mm Single Vision Lenses
  • UV Fused Silica Optical Cylinder Lens 20mm Single Vision Lenses
Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo BCYV
Quantidade de ordem mínima 5 unidades
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Lentes cilíndricas bicôncavas (duplo-côncavas) forma retangular
Formulários Geração de linha de laser Função Modelagem de feixe unidimensional
Acabamento de superfície N Revestimento Revestimentos AR para UV. VIS e IR
Destacar

Lente cilíndrica óptica 20 mm

,

lentes de visão única de 20 mm

,

lente cilíndrica de sílica fundida UV
Deixe um recado
Descrição de produto



Visão geral:

A lente cilíndrica bicôncava (duplo-côncava)é geralmente usado para aumentar a luz em uma dimensão ou alterar a proporção da imagem.A lente cilíndrica dupla côncava pode separar a entrada de luz colimada de uma linha.Eles são os melhores para compressão unidimensional de imagens, geração de linha de laser e modelagem de feixe anamórfico.







Especificações gerais de lentes cilíndricas bicôncavas (duplo-côncavas):

Material Sílica fundida UV Lentes cilíndricas ópticas de sílica fundida UV 20 mm lentes monofocais 0
Comprimento de Onda de Desenho 632,8 nm
Planicidade da Superfície N<3(0,5)@632,8nm
Qualidade da superfície 60/40 scratch-Dig
tolerância de diâmetro +0/-0,2 mm
Tolerância de Espessura ±0,2 mm
Centralização <3 minutos de arco
Tolerância de distância focal ±2%
Abertura clara >90%
Chanfro Protetor <0,5 mm x 45°









Produtos padrãodo Bicôncavo(Duplo côncavo) Lente cilíndrica:

Número da peça Material Y
(milímetros)		 x
(milímetros)		 F
(milímetros)		 R1
(milímetros)		 R2
(milímetros)		 Tc
(milímetros)		 Te
(milímetros)
BCYV1010F-20-FS UVFS 10 10 -20 -18,59 18.59 2 3.4
BCYV1020F-20-FS UVFS 10 20 -20 -18,59 18.59 2 3.4
BCYV1010F-25-FS UVFS 10 10 -30 -27,73 27.73 2 2.9
BCYV1020F-25-FS UVFS 10 20 -30 -27,73 27.73 2 2.9
BCYV2020F-50-FS UVFS 20 20 -50 -46,17 46.17 3 5.2
BCYV2020F-75-FS UVFS 20 20 -75 -69,02 69.02 3 4.5
BCYV2020F-100-FS UVFS 20 20 -100 -91,87 91,87 3 4.1
BCYV2020F-150-FS UVFS 20 20 -150 -137,57 137,57 3 3.7
BCYV2020F-200-FS UVFS 20 20 -200 -183,28 183,28 3 3.5
BCYV2020F-250-FS UVFS 20 20 -250 -228,98 228,98 3 3.4
BCYV2020F-300-FS UVFS 20 20 -300 -274,68 274,68 3 3.4
BCYV2020F-500-FS UVFS 20 20 -500 -457,49 457,49 3 3.2
BCYV2020F-1000-FS UVFS 20 20 -1000 -914,5 914,5 3 3.1







Opções de Revestimentodobicôncavo(Duplo côncavo) Lente cilíndrica:

Normalmente, nossas lentes cilíndricas bicôncavas padrão (duplo côncavo) não são revestidas.Oferecemos os seguintes quatro revestimentos antirreflexo típicos para reduzir a luz refletida de ambas as superfícies.Escolha um deles de acordo com a sua aplicação ou converse conosco sobre sua faixa especial de comprimento de onda.



Revestimento MgF2 de Camada Única Revestimento antirreflexo multicamada
Lentes cilíndricas ópticas de sílica fundida UV 20 mm lentes monofocais 1 Lentes cilíndricas ópticas de sílica fundida UV 20 mm lentes monofocais 2



Revestimento Antirreflexo Boradband



Revestimento antirreflexo de comprimento de onda duplo
Lentes cilíndricas ópticas de sílica fundida UV 20 mm lentes monofocais 3 Lentes cilíndricas ópticas de sílica fundida UV 20 mm lentes monofocais 4







Personalize sua própria lente:

Para maximizar e melhorar a possibilidade de transformar o design em produção e economizar tempo, seja bem-vindo para consultar e discutir conosco, como disponibilidade de material, dificuldade de processamento e custo-benefício.



Zemax Design

Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 5

Zemax Design

Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 6



Solidworks Design

Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 7



Design de Revestimento de Filme Fino

Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 8
