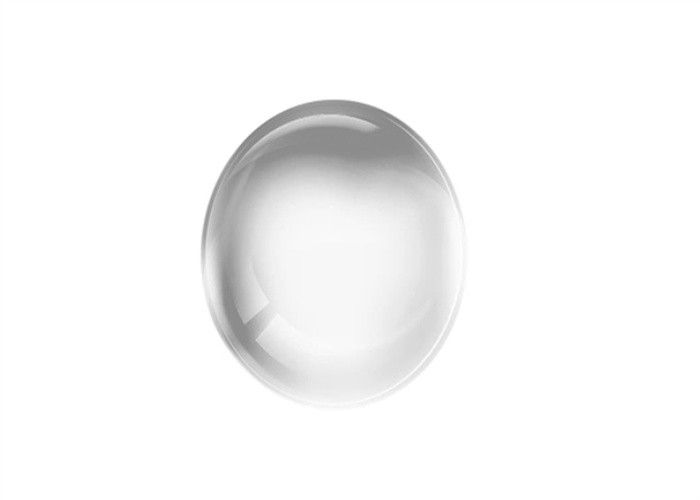

Esferas de acoplamento de fibra Lente de esfera de vidro Lente de colimação óptica sem revestimento

Visão geral:
Uma forma especial de uma lente óptica biconvexa espessa é uma lente esférica, geralmente com a forma geométrica de uma bola (esfera).Eles são fabricados a partir de um único material, geralmente um vidro óptico com boa transparência na região do comprimento de onda de interesse.Um material frequentemente usado é a sílica fundida.

Lentes esféricas e podem focalizar ou colimar a luz, dependendo da geometria da fonte de entrada.Eles são ótimos componentes ópticos para melhorar o acoplamento de sinal entre fibras, emissores e detectores.Eles também são usados ​​em endoscopia, leitura de código de barras, pré-formas de bola para lentes asféricas e aplicações de sensores.


As lentes esféricas geralmente são feitas com diâmetros relativamente pequenos de alguns milímetros ou às vezes até menos de 1 mm (microlentes).Particularmente para dimensões tão pequenas, elas são mais fáceis de fabricar do que as lentes com designs tradicionais.


Outra variante são as lentes meia bola, que são obtidas simplesmente cortando as lentes bola ao meio.
As lentes meia-esfera também são comuns e podem ser trocadas por lentes esféricas completas se as restrições físicas de uma aplicação exigirem um design mais compacto.

A Star Optic fornece lentes esféricas e meias-esferas feitas de vários materiais de substrato, incluindo safira, rubi, BK7, sílica fundida UV, vidro de alto índice e germânio, ZnSe, ZnS com revestimento AR.

Os diâmetros disponíveis variam de 0,3 mm a 100 mm, com tolerância de diâmetro (esfericidade) <0,3 µm e rugosidade superficial (Ra) <0,007 µm.Opções personalizadas de módulo de bola e meia bola também estão disponíveis mediante solicitação.


Existem cinco parâmetros principais necessários para entender e usar lentes esféricas: Diâmetro da fonte de entrada(d)(d),Diâmetro da Lente Esférica (D), Distância Focal Efetiva da Lente Esférica (EFL), Distância Focal Traseira da Lente Esférica (BFL) e Índice de Refração da Lente Esférica (n).


Especificações gerais da lente esférica BK7:

Material	N-BK7
tolerância de diâmetro	+0/-0,005mm
Qualidade da superfície	60/40 scratch-Dig
Esfericidade	<0,003mm
Abertura clara	>90%
Revestimento	Não disponível




Produtos padrão de BK7Lente bola:
