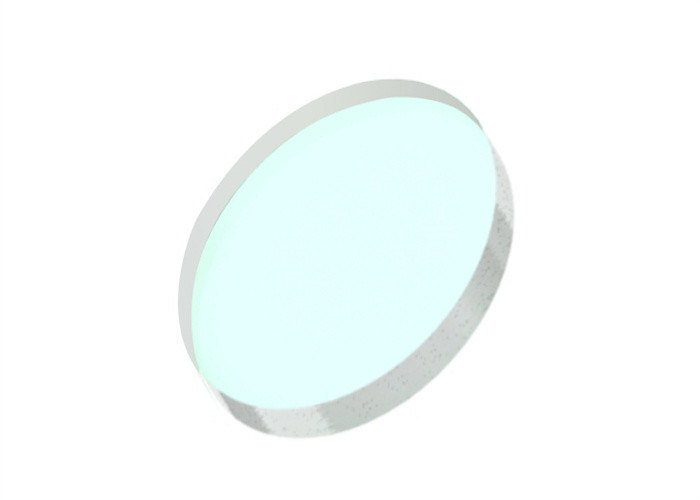

Divisor de feixe de placa polarizadora de 45 graus

  • 45 Degree Polarizing Plate Beamsplitter
Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo PPB
Quantidade de ordem mínima 1 peça
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Divisor de feixe polarizador de placa de 45 graus Vantagem 45deg AOI mais fácil de montar
Formulários Laser, imagem ou ciências da vida Material Sílica fundida UV
Característica Suporta alta potência Revestimento Revestimento de divisão de feixe polarizador de alta energia
Destacar

Divisor de feixe de placa de polarização de 45 graus

,

divisor de feixe de placa Divisor de feixe de placa de polarização de 45 graus

,

limite de dano alto
Deixe um recado
Descrição de produto

Divisor de feixe de polarização de placa de 45 graus, alto limite de dano

Visão geral:

Divisor de feixe de placa é o tipo mais comum de divisor de feixe que reflete e transmite luz em um ângulo de 45°.Nosso divisor de feixe de placa de polarização de 45 graus separa o feixe de entrada em dois componentes ortogonais, como a luz polarizada P, que é transmitida enquanto a luz polarizada S é refletida em um ângulo de 45°.

O divisor de feixe de placa tem benefícios diferentes sobre os divisores de feixe de cubo, como alta tolerância em níveis avançados de potência sem qualquer mutilação e é projetado sem adesivo óptico para maior absorção de energia.

E ao contrário dos divisores de feixe de polarização tradicionais, que são projetados para uso no ângulo de Brewster, esses divisores de feixe de placa de polarização de 45 graus aparentemente devem ser usados ​​em um AOI de 45°, o que permite uma montagem mais fácil.

É comumente usado em aplicações como laser, imagem ou ciências da vida devido à sua variedade de configurações.





Especificações gerais de polarização de 45 grausPratoDivisor de feixe:

Material Sílica fundida UV
Tolerância de dimensão +0/-0,2 mm
Qualidade da superfície 60/40 arranhar e cavar
Abertura clara >90%
Planicidade <λ/8@632.8nm por 10mm
Paralelismo <3 minutos de arco
Taxa de extinção

Tp/Ts>200:1
transmitância Tp>95%, Ts<0,5%
Refletância Rs>99,5%, Rp<5%
Revestimento

Revestimento divisor de feixe de polarização em uma face (AOI 45deg, precisa ser ajustado para AOI otimizado em uso)

Superfície traseira não revestida.
Limiar de Dano >5J/cm2, 20ns, 20Hz, @1064nm



Divisor de feixe de placa polarizadora de 45 graus 0





Produtos padrão do divisor de feixe de placa polarizadora de 45 graus:

Número da peça Material

Diâmetro

(milímetros)

Espessura

(milímetros)

 Tp/Ts

Comprimento de onda

(nm)

AOI

(°)
PPB2506-355-45 UVFS 25.4 6.35 200:1 355 45
PPB5006-355-45 UVFS 50,8 6.35 200:1 355 45
PPB2506-532-45 UVFS 25.4 6.35 200:1 532 45
PPB5006-532-45 UVFS 50,8 6.35 200:1 532 45
PPB2506-633-45 UVFS 25.4 6.35 200:1 633 45
PPB5006-633-45 UVFS 50,8 6.35 200:1 633 45
PPB2506-780-45 UVFS 25.4 6.35 200:1 780 45
PPB5006-780-45 UVFS 50,8 6.35 200:1 780 45
PPB2506-1064-45 UVFS 25.4 6.35 200:1 1064 45
PPB5006-1064-45 UVFS 50,8 6.35 200:1 1064 45









Gráficos de RevestimentoDivisor de feixe de placa polarizadora de 45 graus:



Divisor de feixe de placa polarizadora de 355 nm 45°AOI

Divisor de feixe de placa polarizadora de 45 graus 1



Divisor de feixe de placa polarizadora de 532 nm 45°AOI

Divisor de feixe de placa polarizadora de 45 graus 2



Divisor de feixe de placa polarizadora 633nm 45°AOI

Divisor de feixe de placa polarizadora de 45 graus 3



Divisor de feixe de placa polarizadora de 780 nm 45°AOI

Divisor de feixe de placa polarizadora de 45 graus 4



Divisor de feixe de placa polarizadora de 1064 nm 45°AOI

Divisor de feixe de placa polarizadora de 45 graus 5
