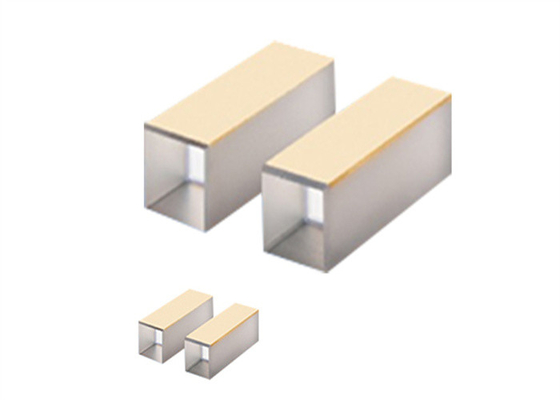

E-O Crystal LiNbO3 com duplicação de frequência 1064nm moduladores de fase Z cut X eletrodos de face

  • E-O Crystal LiNbO3 frequency doubling 1064nm phase modulators Z cut X face electrodes
Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo LiNbO3
Quantidade de ordem mínima 1 peça
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Cristal E-O LiNbO3 Formulários -interruptores para lasers Nd:YAG, Nd:YLF, Ti:Safira,
Escala da transparência 420-5200nm Estrutura de cristal trigonal, grupo espacial R3c
Corte Z-corte Dureza de Mohs 5
Destacar

Cristal LiNbO3 E-O

,

Cristais Laser E-O

,

Cristal LiNbO3 de 0
Deixe um recado
Descrição de produto

Cristal EO LiNbO3

Visão geral:

cristais LiNbO3são amplamente usados ​​como duplicadores de frequência para comprimentos de onda superiores a 1 μm e osciladores paramétricos ópticos (OPOs) bombeados a 1064 nm, bem como dispositivos quasi-phase-matched (QPM).Devido aos seus grandes coeficientes eletro-ópticos e acústico-ópticos, os cristais LiNbO3 são o material mais comumente usado para células pockel, Q-switches para lasers Nd:YAG, Nd:YLF, Ti:Sapphire e moduladores de fase, substratos de guia de onda, superfície wafers de ondas acústicas (SAW), etc.

A luz se propaga na direção do eixo z e os eletrodos são aplicados a x faces







Especificações Gerais decristais LiNbO3:

tolerância dimensional ±0,1 mm
Tolerância de Ângulo ±0,5 graus
Qualidade da superfície 20/10 Arranhar e cavar
Abertura clara >90%
Planicidade da Superfície <λ/8@633nm
Distorção de frente de onda <λ/4@633nm
Paralelismo <20 segundos de arco
Perpendicularidade <5 minutos de arco
Revestimento AR R<0,25%@comprimento de onda central
Limiar de Dano >5J/cm2, 20 ns, 20 Hz, 1064 nm







Produtos padrão de cristais LiNbO3:

PN. Material

Dimensão

(milímetros)

Comprimento

(milímetros)

 Corte Superfície final Superfície Lateral
LNO3315

LiNbO3

 3X3 15 corte em Z

AR/AR@1064nm

X Face Au Eletrodos
LNO4415

LiNbO3

 4X4 15 corte em Z

AR/AR@1064nm

X Face Au Eletrodos
LNO6625

LiNbO3

 6X6 25 corte em Z

AR/AR@1064nm

X Face Au Eletrodos
LNO9925

LiNbO3

 9X9 25 corte em Z

AR/AR@1064nm

X Face Au Eletrodos







Propriedades físicas e ópticas do Cristais de LiNbO3:

Estrutura de cristal Trigonal, grupo espacial R3c
Parâmetros da Célula a = 0,515A, c = 13,863A, Z = 6A
Ponto de fusão 1255±5oC
Ponto Curie 1140±5oC
Dureza de Mohs 5
Densidade 4,64 g/cm3
Coeficiente de absorção ~ 0,1%/cm@1064nm
Solubilidade Insolúvel em água
Constante dielétrica relativa eT11/e0: 85
eT33/e0: 29,5
Coeficientes de Expansão Térmica (@25oC) ||a, 2,0 x 10-6/K
||c, 2,2 x 10-6/K
Condutividade térmica 38 W/m/K @ 25oC
Intervalo de Transparência 420-5200nm
Homogeneidade óptica ~5 x 10-5/cm
Equações de Sellmeier (λ em um) no2= 4,9048+0,11768/(λ2- 0,04750) - 0,027169λ2
ne2= 4,5820+0,099169/(λ2- 0,04443) - 0,021950λ2
Coeficientes NLO d33= 34,4 pm/V
d31= d15= 5,95 pm/V
d22= 3,07 pm/V
Coeficientes eletro-ópticos gT33= 32 pm/V, gS33= 31 pm/V
gT31= 10 pm/V, gS31= 8,6 pm/V
gT22= 6,8 pm/V, gS22= 3,4 pm/V
Tensão de meia onda, DC Campo elétrico ||z, luz ⊥z 3,03 KV
Campo elétrico ||x ou y, luz ||z 4,02 KV
Coeficientes NLO de Eficiência deff=5,7pm/V ou ~14,6xd36(KDP) para duplicação de frequência 1300 nm;
deff=5,3pm/V ou ~13,6xd36(KDP) para OPO bombeado a 1300 nm;
deff=17,6pm/V ou ~45xd36(KDP) para estrutura quasi-phase-matched;
Limiar de Dano 200 MW/cm2
