Lente de cilindro óptico Plano N-SF11 Lente personalizada sem revestimento disponível

Visão geral:

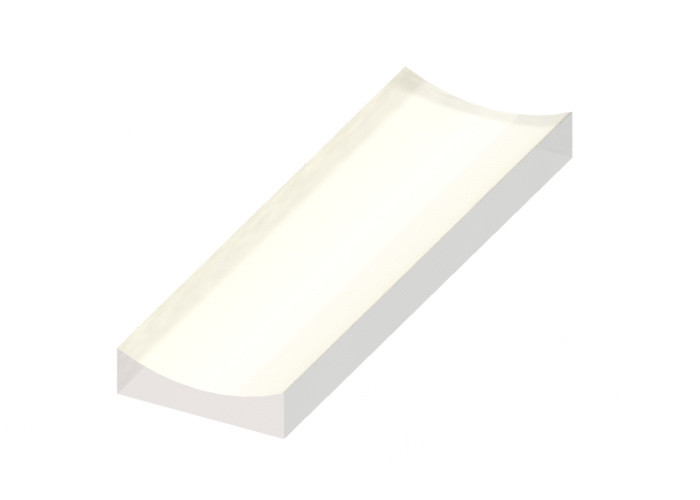

Plano Côncavo Lentes cilíndricastambém é chamado de lente cilíndrica negativa agem como lentes esféricas plano-côncavo, exceto em apenas um eixo.Essas lentes são usadas em aplicações que requerem modelagem unidimensional de uma fonte de luz.Uma aplicação típica é usar uma única lente cilíndrica para transformar um laser colimado em um gerador de linha.Pares de lentes cilíndricas podem ser usados ​​para moldar imagens anamorficamente.Para minimizar a introdução de aberração, a superfície curva da lente deve estar voltada para a fonte quando usada para divergir um feixe.

Especificações Gerais deLente cilíndrica plana côncava:

Material	N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Safira
Comprimento de Onda de Desenho	632,8 nm
Planicidade da Superfície	N<3(0,5)@632,8nm
Qualidade da superfície	60/40 scratch-Dig
tolerância de diâmetro	+0/-0,2 mm
Tolerância de Espessura	±0,2 mm
Centralização	<3 minutos de arco
Tolerância de distância focal	±2%
Abertura clara	>90%
Chanfro	Protetor <0,5 mm x 45°

Produtos padrãoda lente cilíndrica plana côncava:

Opções de Revestimentoda lente cilíndrica plana côncava:

EssespadrãoAs lentes de cilindro plano côncavo N-BK7 estão disponíveis sem revestimento ou com um de nossos quatro revestimentos antirreflexo típicos abaixo,o que pode reduzir a quantidade de feixe refletido de cada face da lente.

Revestimento MgF2 de Camada Única	Revestimento antirreflexo multicamada
Revestimento Antirreflexo Boradband	Revestimento antirreflexo de comprimento de onda duplo

Personalize sua própria lente:

Você tem total liberdade de design e podemos trabalhar com designs complexos para obter exatamente o que você precisa, incluindo design óptico, design mecânico e design de revestimento óptico.
