Lente cilíndrica bicôncava óptica ampliar luz Lente cilíndrica Thorlabs

  • Biconcave Optical Cylinder Lens Enlarge Light Thorlabs Cylindrical Lens
  • Biconcave Optical Cylinder Lens Enlarge Light Thorlabs Cylindrical Lens
Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo BCYV
Quantidade de ordem mínima 5 unidades
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Lentes cilíndricas bicôncavas (duplo-côncavas) Característica retangular
Função Eenlarge luz em dimensão única Formulários compressão unidimensional de imagens
Substrato N-BK7, UVFS e outros vidros ópticos Comprimento de Onda de Desenho 632,8nm
Destacar

Lente cilíndrica bicôncava

,

lente cilíndrica Thorlabs Lente cilíndrica bicôncava

,

ampliar luz Lente cilíndrica Thorlabs
Deixe um recado
Descrição de produto

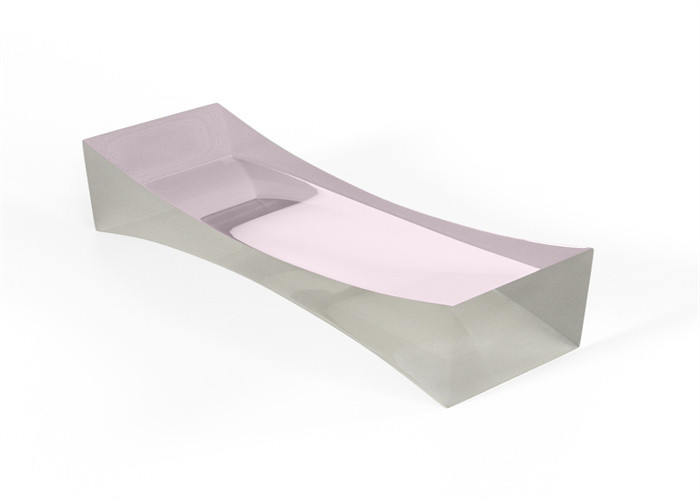

Lente cilíndrica bicôncava (duplo côncavo), retangular, N-BK7

Visão geral:

A lente cilíndrica bicôncava (duplo-côncava) é geralmente usada para aumentar a luz em uma dimensão ou alterar a proporção da imagem.A lente cilíndrica dupla côncava pode separar a entrada de luz colimada de uma linha.Eles são os melhores para compressão unidimensional de imagens, geração de linha de laser e modelagem de feixe anamórfico.







Especificações gerais de lentes cilíndricas bicôncavas (duplo-côncavas):

Material N-BK7 Lente cilíndrica bicôncava óptica ampliar luz Lente cilíndrica Thorlabs 0
Comprimento de Onda de Desenho 632,8 nm
Planicidade da Superfície N<3(0,5)@632,8nm
Qualidade da superfície 60/40 scratch-Dig
tolerância de diâmetro +0/-0,2 mm
Tolerância de Espessura ±0,2 mm
Centralização <3 minutos de arco
Tolerância de distância focal ±2%
Abertura clara >90%
Chanfro Protetor <0,5 mm x 45°







Produtos padrãodo Bicôncavo(Duplo côncavo) Lente cilíndrica:

Número da peça Material Y
(milímetros)		 x
(milímetros)		 F
(milímetros)		 R1
(milímetros)		 R2
(milímetros)		 Tc
(milímetros)		 Te
(milímetros)
BCYV1010F-20 N-BK7 10 10 -20 -20,94 20.94 2 3.2
BCYV1020F-20 N-BK7 10 20 -20 -20,94 20.94 2 3.2
BCYV1010F-25 N-BK7 10 10 -30 -31,24 31.24 2 2.81
BCYV1020F-25 N-BK7 10 20 -30 -31,24 31.24 2 2.81
BCYV2020F-50 N-BK7 20 20 -50 -52,01 52.01 3 4.9
BCYV2020F-75 N-BK7 20 20 -75 -77,77 77,77 3 4.3
BCYV2020F-100 N-BK7 20 20 -100 -103,53 103,53 3 4
BCYV2020F-150 N-BK7 20 20 -150 -155,04 155.04 3 3.6
BCYV2020F-200 N-BK7 20 20 -200 -206,54 206,54 3 3.5
BCYV2020F-250 N-BK7 20 20 -250 -258,05 258,05 3 3.4
BCYV2020F-300 N-BK7 20 20 -300 -309,31 309,56 3 3.3
BCYV2020F-500 N-BK7 20 20 -500 -515,6 515,6 3 3.2
BCYV2020F-1000 N-BK7 20 20 -1000 -1030,69 1030,69 3 3.1







Opções de Revestimentodobicôncavo(Duplo côncavo) Lente cilíndrica:

Normalmente, nossas lentes cilíndricas bicôncavas padrão (duplo côncavo) não são revestidas.Oferecemos os seguintes quatro revestimentos antirreflexo típicos para reduzir a luz refletida de ambas as superfícies.Escolha um deles de acordo com a sua aplicação ou converse conosco sobre sua faixa especial de comprimento de onda.



Revestimento MgF2 de Camada Única Revestimento antirreflexo multicamada
Lente cilíndrica bicôncava óptica ampliar luz Lente cilíndrica Thorlabs 1 Lente cilíndrica bicôncava óptica ampliar luz Lente cilíndrica Thorlabs 2



Revestimento Antirreflexo Boradband



Revestimento antirreflexo de comprimento de onda duplo
Lente cilíndrica bicôncava óptica ampliar luz Lente cilíndrica Thorlabs 3 Lente cilíndrica bicôncava óptica ampliar luz Lente cilíndrica Thorlabs 4







Personalize sua própria lente:

Para maximizar e melhorar a possibilidade de transformar o design em produção e economizar tempo, seja bem-vindo para consultar e discutir conosco, como disponibilidade de material, dificuldade de processamento e custo-benefício.



Zemax Design

Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 5

Zemax Design

Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 6



Solidworks Design

Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 7



Design de Revestimento de Filme Fino

Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 8
