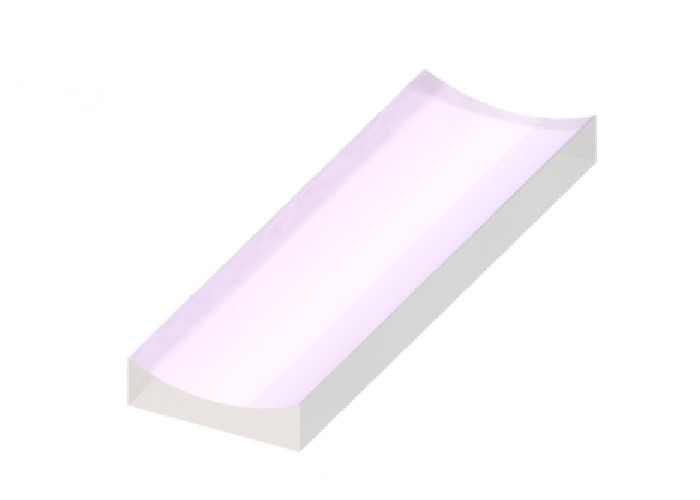

Lentes de laser de cilindro de superfície curva CaF2 cilíndricas côncavas

Vista geral:

A lente cilíndrica côncava de Plano é chamada igualmente lente cilíndrica negativa atua como lentes esféricas plano-côncavas, exceto em somente uma linha central. Estas lentes são usadas nas aplicações que exigem dar forma de uma dimensão de uma fonte luminosa. Uma aplicação típica é usar uma única lente cilíndrica para transformar um laser colimado em uma linha gerador. Os pares de lentes cilíndricas podem ser usados para dar forma anamorphically a imagens. Para minimizar a introdução de aberração, a superfície curvada da lente deve enfrentar a fonte quando usada para divergir um feixe.

Especificações gerais da lente cilíndrica côncava de Plano:

Material	N-BK7, FS UV, N-SF11, CaF2, si, Ge, ZnSe, safira
Comprimento de onda do projeto	632.8nm
Nivelamento de superfície	N<3>
Qualidade de superfície	60/40 deescavação
Tolerância do diâmetro	+0/-0.2mm
Tolerância da espessura	±0.2mm
Centration	<3 arc="" minutes="">
Tolerância da distância focal	±2%
Abertura clara	>90%
Chanfradura	Protetor<0>

Produtos padrão da lente cilíndrica côncava de Plano:

Opções de revestimento da lente cilíndrica côncava de Plano:

Estas lentes côncavas padrão do cilindro de UVFS plano são sem revestimento disponível ou com um de nossos quatro revestimentos típicos do antirefection abaixo, que podem reduzir a quantidade de feixe relfected de cada cara da lente.

Único revestimento da camada MgF2	revestimento Anti-reflexivo da Multi-camada
Revestimento Anti-reflexivo de Boradband	Revestimento Anti-reflexivo do comprimento de onda duplo

Costume sua própria lente:

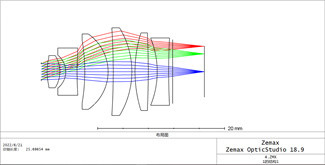

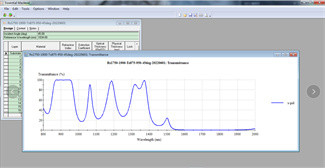

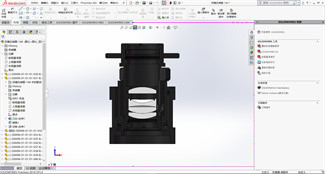

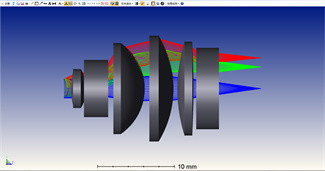

Você tem sua liberdade completa do projeto, e nós podemos trabalhar com projetos complexos para obtê-lo exatamente o que você precisa de incluir o projeto ótico, o projeto mecânico e o projeto de revestimento ótico.
