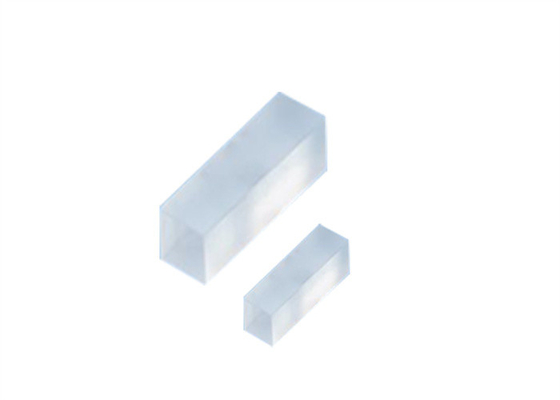

Cristais ópticos não lineares de 23,5 graus KTP 4500nm para sistema de laboratório

  • 23.5 Deg KTP Crystal 4500nm Non Linear Optical Crystals For Laboratory System
Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo KTP
Quantidade de ordem mínima 1 peça
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Cristal não linear KTP Formulários sistema de laboratório, sistema médico, sistema industrial
Estrutura de cristal Ortorrômbico Dureza de Mohs 5
Escala da transparência 350nm-4500nm Poder densidade de potência baixa ou média
Destacar

Cristal KTP de 23

,

5 graus

,

cristal KTP 4500 nm
Deixe um recado
Descrição de produto

Cristal não linear, KTP

Visão geral:

KTP (KTiOPO4)é um excelente cristal óptico não linear em muitos sistemas ópticos, como sistema de laboratório, sistema médico, sistema industrial, etc. densidade de potência.As propriedades do KTP também o tornam superior para modulação eletro-óptica, geração paramétrica óptica.







Especificações gerais do KTP:

Tolerância de dimensão L(+/-0,1)×A(+/-0,1)×L(+0,2/-0,1)mm
Tolerância de Ângulo Δθ< 0,5°, Δφ< 0,5°
Qualidade da superfície 20/10 Raspar/Escavar
Abertura clara >90%
Planicidade da Superfície <λ/8@633nm
Distorção de frente de onda <λ/8@633nm
Paralelismo <20 segundos de arco
Perpendicularidade <10 minutos de arco
Refletividade residual <0,2% a 1064nm e <0,5% a 532nm
Revestimento

AR/AR@1064&532nm:

S1&S2 AR@1064&532nm, R<0,25%@1064nm, R<0,5%@532nm



HR/AR@1064&532nm:

S1 HR@1064nm&HT@532nm, R>99,8%@1064nm, R<5%@532nm
S2 AR@1064&532nm, R<0,25%@1064nm, R<0,5%@532nm
Limiar de Dano 500MW/cm² @1064nm 10ns 10Hz
Período de garantia de qualidade Um ano sob uso adequado







Produtos padrão do KTP:

Dimensão (mm) Teta (Deg) Phi(Deg) Revestimento Inscrição
3*3*5 90 23,5 AR/AR@1064&532nm SHG@1064,TipoⅡ
3*3*5 90 23,5 HR/AR@1064&532nm SHG@1064,Tipo
3*3*10 90 23,5 AR/AR@1064&532nm SHG@1064,TipoⅡ
3*3*10 90 23,5 HR/AR@1064&532nm SHG@1064,TipoⅡ
5*5*10 90 23,5 AR/AR@1064&532nm SHG@1064,TipoⅡ
7*7*5 90 23,5 AR/AR@1064&532nm SHG@1064,TipoⅡ
7*7*20 90 0 AR/AR@1573&1064nm OPO@1573&1064nm







Propriedades físicas e ópticas do KTP:

Estrutura de cristal Ortorrômbica, grupo espacial Pna21, grupo pontual mm²
Parâmetros de rede a=6,404Å, b=10,616Å, c=12,814Å, Z=8
Densidade 3,01 g/cm3
Dureza de Mohs 5
Ponto de fusão cerca de 1172 ℃
Coeficiente de absorção < 0,1%/cm@1,064μm, <1%/cm@0,532μm
Condutividade térmica 13W/m/K
Suscetibilidade higroscópica não
Intervalo de Transparência 350nm-4500nm
Faixa de correspondência de fase SHG 497～1800nm ​​(Tipo II)
Coeficiente não linear d31=6,5pm/v
d32=17h/v
d33=13,7pm/v
d24=7,6pm/v
d15=6,1pm/v
Coeficientes Termópticos (/℃) dnx/dT=1,1X10-5
dny/dT=1,3X10-5
dnz/dT=1,6X10-5
Equações de Sellmeier (λin um) Nx²=3,0065+0,03901/(λ²-0,04251)-0,01327λ²
Ny²=3,0333+0,04154/(λ²-0,04547)-0,01408λ²
Nz²=3,3134+0,05694/(λ²-0,05658)-0,01682λ²
