Lente Grin Rod BK7 Lente cilíndrica colimadora de foco

Visão geral:

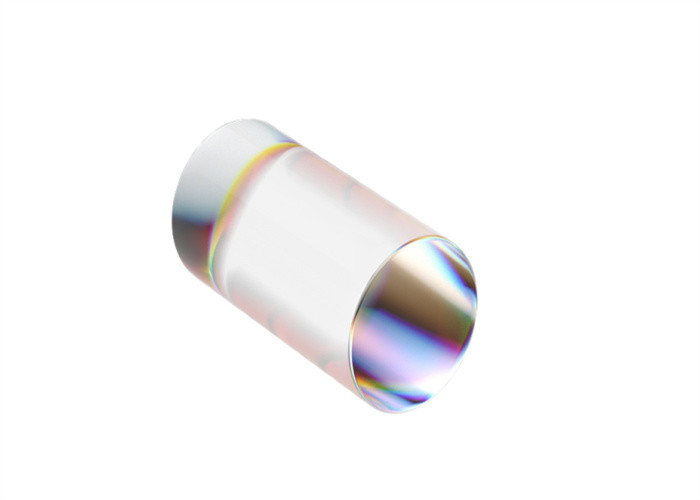

Uma lente de haste é uma lente cilíndrica que tem a forma geométrica de um cilindro polido na circunferência e retificado em ambas as extremidades.O desempenho óptico é semelhante a uma lente cilíndrica.As lentes de haste podem ser usadas, por exemplo, para colimar um feixe divergente em uma dimensão ou para focalizar a luz em uma linha.

Existem também as lentes half-rod, que são lentes de haste cortadas em duas partes iguais.

As lentes Rod estão disponíveis com diferentes materiais ópticos.Os substratos de sílica fundida N-BK7 e UV estão disponíveis para uma variedade de aplicações UV, visível e NIR.

As lentes de haste podem ter diâmetros de alguns milímetros, mas também existem microlentes cilíndricas com diâmetros substancialmente menores.Lentes de haste de pequeno diâmetro são freqüentemente usadas como colimadores de eixo rápido para barras de diodo.

A Star Optic oferece tamanhos personalizados, variações de polimento/superfícies retificadas e revestimentos adicionais estão disponíveis mediante solicitação.Estamos ansiosos para sua consulta.

Especificações gerais da lente da haste:

Material	N-BK7
Qualidade da superfície	60/40 scratch-Dig
tolerância de diâmetro	+0/-0,05 mm
tolerância de comprimento	±0,2 mm
Abertura clara	>90%
polonês	Superfície do cilindro polida, superfícies das extremidades retificadas
Revestimento	Não locado, disponível

Produtos padrão de lentes de haste:
