Visão geral:

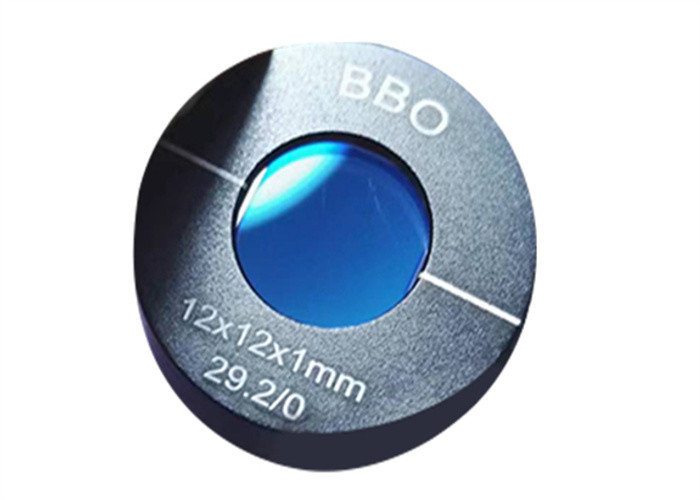

BBO (beta-BaB2O4)é um cristal óptico não linear que combina uma série de características únicas.Esses recursos incluem ampla transparência e intervalos de correspondência de fase, grande coeficiente não linear, alto limite de dano e excelente homogeneidade óptica.Portanto, o BBO é um excelente cristal não linear para duplicação de frequência de luz laser visível e infravermelho próximo, OPO/OPG/OPA bombeado por pulsos ultrarrápidos de comprimentos de onda no infravermelho próximo a UV e mistura de frequência de soma (SFM) no visível para o ultravioleta profundo.BBO é um dos poucos cristais práticos para uso abaixo de 500 nm em SHG e SFM.
O cristal BBO também é um excelente cristal eletro-óptico para aplicações de alta potência na faixa de comprimento de onda de 200nm a 2500nm.Pode ser usado para Q-Switching em um laser Nd:YAG bombeado por diodo CW com potência média>50W.
Especificações Gerais decristais BBO:
| Tolerância de dimensão |
(L±0,1mm) x (A±0,1mm) x (L±0,2mm) |
| Tolerância de Ângulo |
Δθ<0,5°, ΔΦ<0,5° |
| Qualidade da superfície |
20/10 Arranhar e cavar |
| Abertura clara |
>90% central |
| Planicidade da Superfície |
<λ/8@633nm |
| Distorção de frente de onda |
<λ/4@633nm |
| Paralelismo |
<20 segundos de arco |
| Perpendicularidade |
<5 minutos de arco |
| Chanfro |
<0,1mm x 45° |
Produtos padrão de cristais BBO:
| PN. |
Dimensão
(milímetros)
|
Comprimento
(milímetros)
|
θ(Graus)
|
φ(Graus)
|
Revestimento |
Inscrição |
| BBO447/22.8/0/SHG1064-Ⅰ |
4X4 |
7 |
22.8 |
0 |
AR/AR@1064&532nm |
SHG@1064, TipoⅠ |
| BBO447/47.6/0/4HG1064-Ⅰ |
4X4 |
7 |
47,6 |
0 |
AR/AR@532&266nm |
4HG@1064,TipoⅠ |
| BBO4410/22.8/0/SHG1064-Ⅰ |
4X4 |
10 |
22.8 |
0 |
AR/AR@1064&532nm |
SHG@1064, TipoⅠ |
| BBO4410/47.6/0/4HG1064-Ⅰ |
4X4 |
10 |
47,6 |
0 |
AR/AR@532&266nm |
4HG@1064, TipoⅠ |
| BBO551/29.2/0/SHG800-Ⅰ |
5X5 |
1 |
29.2 |
0 |
AR/AR@800&400nm |
SHG@800, TipoⅠ |
| BBO550305/29.2/0/SHG800-Ⅰ |
5X5 |
0,3-0,5 |
29.2 |
0 |
AR/AR@800&400nm |
SHG@800, TipoⅠ |
Propriedades físicas e ópticas do Cristais BBO:
| Estrutura de cristal |
trigonal, grupo espacial R3c |
| Parâmetros da Célula |
a=b=12.532Å, c=12.717Å, Z=6 |
| Ponto de fusão |
1095±5oC |
| Temperatura de Transição |
925±5oC |
| Homogeneidade óptica |
10-6/cm |
| Dureza de Mohs |
4.5 |
| Densidade |
3,85g/cm3 |
| Coeficiente de Absorção Linear |
<0,1%/cm (a 1064 nm) |
| Suscetibilidade higroscópica |
baixo |
| Resistividade |
>1011 ohm/cm |
| Constante dielétrica relativa |
eT11/e0: 6,7, eT33/e0: 8,1
Tan d, <0,001 |
| Coeficientes de expansão térmica (na faixa de 25-900 ℃) |
⊥c, 4 x 10-6/K;||c, 36 x 10-6/K |
| Condutividade térmica |
⊥c, 1,2 W/m/K;||c, 1,6 W/m/K |
| Intervalo de Transparência |
189-3500nm |
| Coeficientes Termópticos |
dno/dT=-9,3x10-6/0C;dne/dT=-16,6x10-6/0C |
| Coeficientes NLO |
d11 =5,8 x d36(KDP)
d31 = 0,05 x d11, d22 <0,05 x d11 |
| Coeficientes eletro-ópticos |
g11=2,7 pm/V, g22, g31<0,1 g11 |
| Tensão de meia onda |
48 KV (a 1064nm) |
| Gama SHG compatível com fases |
189-1750nm |
| Limiar de Dano |
@1,064um |
5 GW/cm2 (10 ns);10 GW/cm2 (1,3 ns) |
| @0,532um |
1 GW/cm2 (10 ns);7 GW/cm2 (250 ps) |
| @0,266um |
120 MW/cm2 (8 ns) |
| Equações de Sellmeier (λ em um) |
no2(λ) = 2,7359+0,01878/(λ2-0,01822)-0,01354λ2
ne2(λ) = 2,3753+0,01224/(λ2-0,01667)-0,01516λ2 |
Parâmetro padrão para diferentes aplicações:
| Gerações harmônicas de lasers Nd:YAG |
| 1064nm SHG-> 532nm |
4x4x7mm |
Tipo I, Theta = 22,8 graus, Phi = 0 graus |
| 1064nm THG-> 355nm |
4x4x7mm |
Tipo I, Theta=31,3deg, Phi=0deg |
| 1064nm THG-> 355nm |
4x4x7mm |
Tipo II, Theta = 38,6 graus, Phi = 30 graus |
| 1064nm 4HG-> 266nm |
4x4x7mm |
Tipo I, Theta = 47,6 graus, Phi = 0 graus |
| 1064nm 5HG-> 213nm |
4x4x7mm |
Tipo I, Theta=51,1deg, Phi=0deg |
| |
| OPO e OPA bombeados por harmônicos de lasers Nd:YAG |
| 532nm Bomba-> 680-2600nm |
4x4x12mm |
Tipo I, Theta=21deg, Phi=0deg |
| 355nm Bomba-> 410-2600nm |
6x4x12mm |
Tipo I, Theta=30deg, Phi=0deg |
| 355nm Bomba-> 410-2600nm |
7x4x15mm |
Tipo II, Theta=37deg, Phi=30deg |
| Bomba de 266 nm-> 295-2600 nm |
6x4x12mm |
Tipo I, Theta=39deg, Phi=0deg |
| |
| Duplicação de frequência de lasers de corante |
| 670-530nm SHG-> 355-260nm |
8x4x7mm |
Tipo I, Theta=40deg, Phi=0deg |
| 600-440nm SHG-> 300-220nm |
8x4x7mm |
Tipo I, Theta=55deg, Phi=0deg |
| 444-410nm SHG-> 222-205nm |
8x4x7mm |
Tipo I, Theta=80deg, Phi=0deg |
| |
| Gerações harmônicas de lasers de Ti:Safira |
| 700-1000nm SHG-> 350-500nm |
7x4x7mm |
Tipo I, Theta=28deg, Phi=0deg |
| 700-1000nm THG->240-330nm |
8x4x7mm |
Tipo I, Theta=42deg, Phi=0deg |
| 700-1000nm FHG-> 210-240nm |
8x4x7mm |
Tipo I, Theta=66deg, Phi=0deg |
| |
| Duplicação e triplicação da frequência dos lasers Alexandrite |
| 720-800nm SHG-> 360-400nm |
4x4x7mm |
Tipo I, Theta=31deg, Phi=0deg |
| 720-800 nm THG-> 240-265 nm |
4x4x7mm |
Tipo I, Theta=48deg, Phi=0deg |
| |
| SHG intracavitário de Ar+ laser com ângulo de Brewster cortado BBO |
| 514nm SHG-> 257nm |
4x4x7mm |
Tipo I, Theta=51deg, Phi=0deg |
| 488nm SHG-> 244nm |
4x4x7mm |
Tipo I, Theta=55deg, Phi=0deg |
|
