0,5-1,1atm% dopante Nd YAG Laser Cristal para lasers de estado sólido

  • 0.5-1.1atm% dopant Nd YAG Laser Crystal for solid state lasers
  • 0.5-1.1atm% dopant Nd YAG Laser Crystal for solid state lasers
Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo BBO
Quantidade de ordem mínima 1 peça
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Laser Cristal Nd:YAG Formulários todos os tipos de lasers de estado sólido
Vantagem o tempo de vida da fluorescência é duas vezes maior que o Nd:YVO4 Nd nível de dopante 0,5-1,1atm%
Estrutura de cristal Cúbico Comprimento de onda da bomba 807,5nm
Destacar

Cristal Laser Nd YAG 1nm

,

Cristais Laser 1nm

,

Cristal Laser Nd YAG 10 Hz
Deixe um recado
Descrição de produto

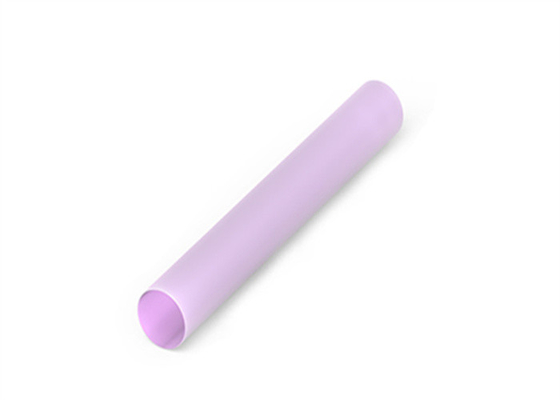

Laser Cristal Nd:YAG

Visão geral:

Inventado nos anos sessenta do século passado,Nd:YAGfoi e continua a ser o cristal de laser mais amplamente utilizado para material de cristal de estado sólido.Seus parâmetros de laser são um bom compromisso entre os pontos fortes e fracos de sua concorrência.Os cristais Nd:YAG são usados ​​em todos os tipos de lasers de estado sólido.Comparado com outros cristais de laser, sua vida útil de fluorescência é duas vezes maior que Nd:YVO4, e a condutividade térmica também é melhor.







Especificações Gerais de Nd:YAG:

Nd nível de dopante 0,5-1,1atm%
Orientação <111>direção cristalina (±0,5deg)
Tolerâncias de dimensão Diâmetro: ± 0,05 mm
Comprimento: ±0,5 mm
Qualidade da superfície 10/5 Arranhar e cavar
Abertura clara >90%
Planicidade da Superfície <λ/10@633nm
Distorção de frente de onda <λ/8@633nm
Paralelismo <10 segundos de arco
Perpendicularidade <5 minutos de arco
Chanfro <0,1mm x 45°
Revestimento AR Refletividade R <0,25% @ 1064 nm por superfície
Limiar de dano acima de 750 MW/cm2@1064nm, 10 ns e 10 Hz
Revestimento HR Padrão R>99,8%@1064nm e R<5%@808nm, outros revestimentos estão disponíveis conforme sua solicitação
Taxa de extinção Hastes com diâmetro de 3 mm a 6,35 mm e com comprimento de 100 mm: >30dB
Hastes com diâmetro de 7 mm a 10 mm e com comprimento de 100 mm: >28dB







Produtos padrão de Nd:YAG:

PN:

Doping

(%)

Diâmetro

(milímetros)

Comprimento

(milímetros)

Cunha final

(graus)

 Revestimento AR
NYG-1-7120-1064 1 7 120 0/0

AR/AR@1064
NYG-1-7145-1064 1 7 145 0/0 AR/AR@1064
NYG-1-7155-1064 1 7 155 0/0 AR/AR@1064
NYG-1-7165-1064 1 7 165 0/0 AR/AR@1064
NYG-1-7185-1064 1 7 185 0/0 AR/AR@1064
NYG-1-8100-1064 1 8 100 0/0 AR/AR@1064
NYG-1-8145-1064 1 8 145 0/0 AR/AR@1064
NYG-1-8155-1064 1 8 155 0/0 AR/AR@1064
NYG-1-8165-1064 1 8 165 0/0 AR/AR@1064
NYG-1-8185-1064 1 8 185 0/0 AR/AR@1064







Propriedades físicas de Nd:YAG:

Fórmula química Nd:Y3Al5O12
Estrutura de cristal Cúbico
Constantes de Rede 12.01
Concentração ~1,2 x 1020cm-3
Ponto de fusão 1970℃
Densidade 4,56 g/cm3
Dureza de Mohs 8.5
Índice de refração 1,82
Condutividade térmica 14 W/m/K @20℃, 10,5 W/m/K @100℃
Coeficiente de Expansão Térmica 7,8 x 10-6/K [111], 0-250℃







Propriedades ópticas de Nd:YAG:

Comprimento de Onda da Bomba 807,5nm
Comprimentos de onda de laser 1064nm
energia do fóton 1,86x10-19J@1064nm
Seção Transversal de Emissão Estimulada 2,8x10-19cm2
Vida útil radiativa 550us
Fluorescência Espontânea 230us
Coeficiente de Perda 0,003cm-1@ 1064nm
Banda de absorção no comprimento de onda da bomba 1nm
Espessura da linha 0,6nm
Emissão Polarizada Não polarizado
Birrefringência Térmica Alto
