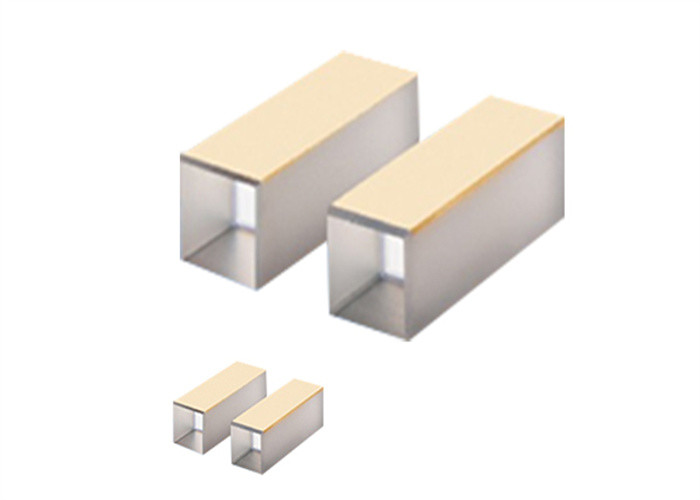

Cristais laser de baixo custo 5200nm estrutura de cristal trigonal cristal LiNbO3

  • Low Cost 5200nm Laser Crystals Trigonal Crystal Structure LiNbO3 Crystal
Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo LNO
Quantidade de ordem mínima 1 peça
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Cristal Birrefringente LiNbO3 Formulários dispositivos de comunicação de fibra
Vantagem Material ideal para isoladores, circuladores, deslocadores de feixe Estrutura de cristal Trigonal
Dureza de Mohs 5 Ponto inicial de dano 200 MW/cm2
Destacar

Cristais Laser 5200nm

,

Cristal LiNbO3 5200nm

,

Cristais Laser Estrutura Cristal Trigonal
Deixe um recado
Descrição de produto

Cristal Birrefringente LiNbO3

Visão geral:

Niobato de Lítio (LiNbO3)é amplamente utilizado em dispositivos de comunicação de fibra como cristal birrefringente.Possui boas propriedades mecânicas e físicas e é ideal para componentes de polarização óptica devido a sua ampla faixa de transparência e baixo custo.É um excelente material em aplicações de comunicação de fibra, como isoladores, circuladores, deslocadores de feixe e outras ópticas de polarização.







Especificações gerais de LiNbO3:

Dimensão Diâmetro: 3-4 mm, L: 1-100 mm (outro tamanho está disponível)
Tolerância de dimensão Eixo Z: +/-0,2 mm, eixo X: +/-0,1 mm, eixo Y: +/-0,1 mm
Chanfro <0,5×45°
Precisão de orientação Eixo Z:<+/-5', eixo X e eixo Y:<+/-10'
Paralelismo <20 segundos de arco
Arranhar/Escavar 10/5@MIL-O-13830A
Planicidade λ/8@633nm
Distorção da frente de onda λ/4@633nm
revestimento AR AR@1064nm R<0,2%







Propriedades físicas e ópticas de LiNbO3:

Estrutura de cristal Trigonal, grupo espacial R3c
Parâmetros da Célula a = 0,515Å, c = 13,863Å, Z = 6Å
Ponto de fusão 1255±5oC
Ponto Curie 1140±5oC
Dureza de Mohs 5
Densidade 4,64 g/cm3
Coeficiente de absorção ~ 0,1%/cm@1064nm
Solubilidade insolúvel em H2O
Constante dielétrica relativa eT11/e0: 85
eT33/e0: 29,5
Coeficientes de Expansão Térmica (@25oC) ||a, 2,0 x 10-6/K
||c, 2,2 x 10-6/K
Condutividade térmica 38 W/m/K @ 25oC
Intervalo de Transparência 420-5200 milhas náuticas
Homogeneidade óptica ~ 5 x 10-5/cm
Equações de Sellmeier (λ em um) no2(λ) = 4,9048+0,11768/(λ2- 0,04750) - 0,027169 λ2
ne2(λ) = 4,5820+0,099169/(λ2- 0,04443) - 0,021950 λ2
Coeficientes NLO d33= 34,4 pm/V
d31= d15= 5,95 pm/V
d22= 3,07 pm/V
Coeficientes eletro-ópticos gT33= 32 pm/V, gS33= 31 pm/V
gT31= 10 pm/V, gS31= 8,6 pm/V
gT22= 6,8 pm/V, gS22= 3,4 pm/V
Tensão de meia onda, DC Campo elétrico ||z, luz ^ z 3,03KV
Campo elétrico ||x ou y, luz ||z 4,02 KV
Coeficientes NLO de Eficiência deff=5,7pm/V ou ~14,6xd36(KDP) para duplicação de frequência 1300 nm;
deff=5,3pm/V ou ~13,6xd36(KDP) para OPO bombeado a 1300 nm;
deff=17,6pm/V ou ~45xd36(KDP) para estrutura quasi-phase-matched;
Limiar de Dano 200 MW/cm2
