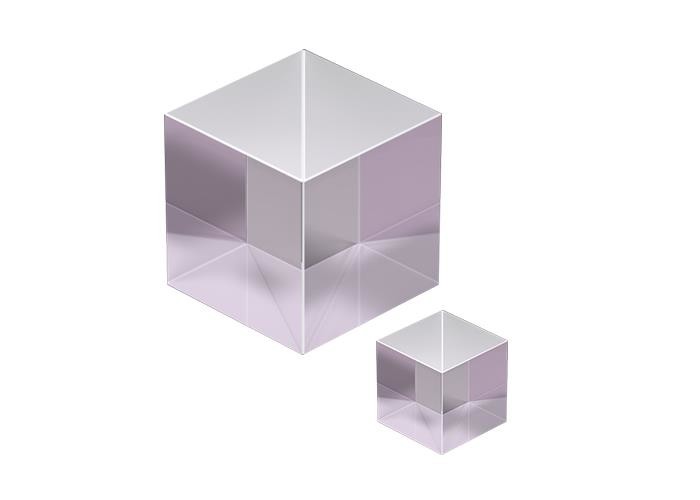

Cubo divisor de feixe polarizador óptico de vidro SF prismas de 45°

  • SF Glass Optical Polarizer 45° Prisms Polarizing Beamsplitter Cube
Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo PBS
Quantidade de ordem mínima 1 peça
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Cubo divisor de feixe polarizador Material Vidro BK7 ou SF
Constructure Dois prims de ângulo reto cimentados juntos Superfície hipo Revestimento sensível à polarização
Superfície de entrada e saída AR revestido Relação da extinção Tp/Ts>1000:1
Destacar

Polarizador óptico de vidro SF

,

polarizador óptico prismas de 45°

,

prismas de 45° polarizando cubo divisor de feixe
Deixe um recado
Descrição de produto

Cubo divisor de feixe polarizador, vidro BK7 e SF, alta taxa de extinção de banda larga

Visão geral:

Divisor de feixe de polarizaçãocubossão formados por dois ângulos retos, prismas de 45° permanentemente cimentados juntos.



A hipotenusa é revestida com um revestimento totalmente dielétrico, sensível à polarização, projetado para separar um feixe incidente, não polarizado e monocromático em seus componentes de polarização S e P. Todas as superfícies de entrada e saída são revestidas com um revestimento antirreflexo de banda estreita de alta eficiência.



A razão de extinção (Tp/Ts) excede 1000:1 no feixe transmitido.Os dois feixes polarizados ortogonalmente emergem do cubo a 90° um em relação ao outro.







Especificação geral do cubo divisor de feixe de polarização:

Material N-BK7, Vidro SF
Tolerância de dimensão ±0,2 mm
Qualidade da superfície 60/40 arranhar e cavar
Abertura clara >90%

Distorção de frente de onda transmitida

 <λ/4@632,8 nm por 10 mm
desvio de feixe <3 minutos de arco
Taxa de extinção

Tp/Ts>1000:1(banda estreita)

Tp/Ts>100:1/>1000:1(banda larga)
Transmitância Principal

Estreito: Tp>95%, Ts<1%
Amplo: Tp>90% , Ts <1%
Refletância principal

Estreito: Rs>99% e Rp<5%
Amplo: Rs>99% e Rp<10%
Revestimento Revestimento do divisor de feixe de polarização na face da hipotenusa
Revestimento AR em todas as faces de entrada e saída
Limiar de Dano >500mJ/cm2, 20ns, 20Hz, @1064nm



Cubo divisor de feixe polarizador óptico de vidro SF prismas de 45° 0





Produtos padrão deCubo divisor de feixe polarizador:

Número da peça Material

Dimensão

(milímetros)

Espessura

(milímetros)

 Tp/Ts

Comprimento de onda

(nm)
PBS1010-397 N-BK7 10x10 10 1000:1 397
PBS1212-397 N-BK7 12,7x12,7 12.7 1000:1 397
PBS2020-397 N-BK7 20x20 20 1000:1 397
PBS2525-397 N-BK7 25,4 x 25,4 25.4 1000:1 397
PBS1010-400-700

N-SF1

 10x10 10 1000:1 400-700
PBS1212-400-700

N-SF1

 12,7x12,7 12.7 1000:1 400-700
PBS2020-400-700

N-SF1

 20x20 20 1000:1 400-700
PBS2525-400-700

N-SF1

 25,4 x 25,4 25.4 1000:1 400-700
PBS1010-532 N-BK7 10x10 10 1000:1 532
PBS1212-532 N-BK7 12,7x12,7 12.7 1000:1 532
PBS2020-532 N-BK7 20x20 20 1000:1 532
PBS2525-532 N-BK7 25,4 x 25,4 25.4 1000:1 532
PBS1010-600-1000 N-SF1 10x10 10 1000:1 600-1000
PBS1212-600-1000 N-SF1 12,7x12,7 12.7 1000:1 600-1000
PBS2020-600-1000 N-SF1 20x20 20 1000:1 600-1000
PBS2525-600-1000 N-SF1 25,4 x 25,4 25.4 1000:1 600-1000
PBS1010-780 N-BK7 10x10 10 1000:1 780
PBS1212-780 N-BK7 12,7x12,7 12.7 1000:1 780
PBS2020-780 N-BK7 20x20 20 1000:1 780
PBS2525-780 N-BK7 25,4 x 25,4 25.4 1000:1 780
PBS1010-894 N-BK7 10x10 10 1000:1 894
PBS1212-894 N-BK7 12,7x12,7 12.7 1000:1 894
PBS2020-894 N-BK7 20x20 20 1000:1 894
PBS2525-894 N-BK7 25,4 x 25,4 25.4 1000:1 894
PBS1010-900-1300 N-SF1 10x10 10 1000:1 900-1300
PBS1212-900-1300 N-SF1 12,7x12,7 12.7 1000:1 900-1300
PBS2020-900-1300 N-SF1 20x20 20 1000:1 900-1300
PBS2525-900-1300 N-SF1 25,4 x 25,4 25.4 1000:1 900-1300
PBS1010-1064 N-BK7 10x10 10 1000:1 1064
PBS1212-1064 N-BK7 12,7x12,7 12.7 1000:1 1064
PBS2020-1064 N-BK7 20x20 20 1000:1 1064
PBS2525-1064 N-BK7 25,4 x 25,4 25.4 1000:1 1064
PBS1010-1200-1600 N-SF1 10x10 10 1000:1 1200-1600
PBS1212-1200-1600 N-SF1 12,7x12,7 12.7 1000:1 1200-1600
PBS2020-1200-1600 N-SF1 20x20 20 1000:1 1200-1600
PBS2525-1200-1600 N-SF1 25,4 x 25,4 25.4 1000:1 1200-1600







Gráficos de revestimento do cubo divisor de feixe polarizador:





Cubo divisor de feixe polarizador de 397 nm

Cubo divisor de feixe polarizador óptico de vidro SF prismas de 45° 1



Cubo divisor de feixe polarizador de 400-700nm

Cubo divisor de feixe polarizador óptico de vidro SF prismas de 45° 2



Cubo divisor de feixe polarizador de 532 nm

Cubo divisor de feixe polarizador óptico de vidro SF prismas de 45° 3



Cubo divisor de feixe polarizador de 600-1000nm

Cubo divisor de feixe polarizador óptico de vidro SF prismas de 45° 4



780nmCubo divisor de feixe polarizador

Cubo divisor de feixe polarizador óptico de vidro SF prismas de 45° 5



894nmCubo divisor de feixe polarizador

Cubo divisor de feixe polarizador óptico de vidro SF prismas de 45° 6



900-1300nmCubo divisor de feixe polarizador

Cubo divisor de feixe polarizador óptico de vidro SF prismas de 45° 7



1064nmCubo divisor de feixe polarizador

Cubo divisor de feixe polarizador óptico de vidro SF prismas de 45° 8



1200-1600nmCubo divisor de feixe polarizador

Cubo divisor de feixe polarizador óptico de vidro SF prismas de 45° 9









Opções de montagem deDivisor de feixe de cubo polarizador:

A Star Optic também oferece uma variedade de soluções de montagem para nossos cubos divisores de feixe de polarização.Consulte Suportes optomecânicos para obter informações sobre opções de montagem e compatibilidade.Se você não tiver certeza de qual escolher, entre em contato conosco, trabalharemos com você para identificar a melhor solução para suas necessidades.
