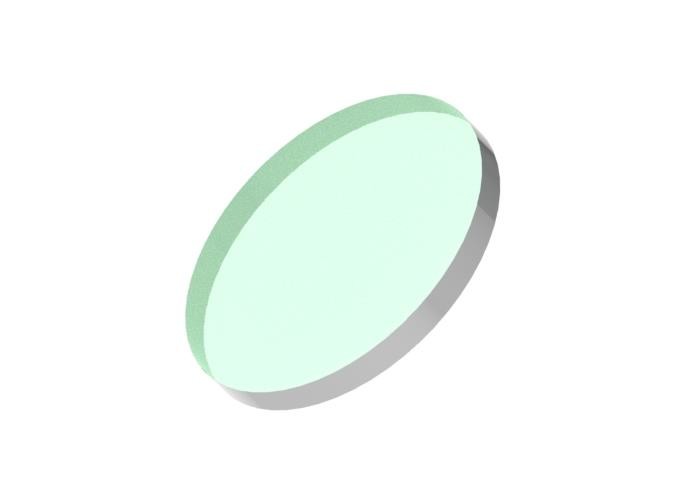

Polarizador óptico de 56 graus 20ns Placa polarizador Divisor de feixe Ângulo de Brewster

  • 56 Deg Optical Polarizer 20ns Polarizing Plate Beamsplitter Brewster Angle
Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo PPB
Quantidade de ordem mínima 1 peça
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Divisor de feixe de polarização de placa de 56 graus Característica Ângulo de incidência de Brewster
Formulários polarizadores intracavity Q-switch hold-off ou atenuadores extracavidade para lasers Nd:YAG. Superfície Revestimento de divisão de feixe de polarização de um lado
Relação da extinção Tp/Ts>100:1 Material UVFS para aplicações de alta potência
Destacar

Polarizador óptico de 56 graus

,

divisor de feixe de placa polarizadora Divisor de feixe de placa polarizadora de 56 graus

,

20 ns
Deixe um recado
Descrição de produto

Divisor de feixe de polarização de placa de 56 graus, ângulo de incidência de Brewster

Visão geral:

este56 graus PolarizandoPratodivisores de feixetransmite a polarização p e reflete a polarização s como o feixe monocromático entrando no ângulo de Brewster (56° AOI).



Eles são projetados para uso nos lasers mais exigentes.Devido ao alto limite de dano do laser, eles são usados ​​como uma alternativa aos prismas de polarização de laser Glan ou divisores de feixe de polarização de cubo.Aplicações típicas são polarizadores intracavitários Q-switch hold-off ou atenuadores extracavitários para lasers Nd:YAG.Nosso divisor de feixe de polarização de placa de 56 graus pode ser usado em um ângulo de incidência > 40°, mas a polarização é mais eficiente e aparece em uma ampla faixa de comprimento de onda em 56° AOI (ângulo de Brewster).







Especificações gerais de polarização de 56 grausPratoDivisor de feixe:

Material N-BK7, sílica fundida com UV Polarizador óptico de 56 graus 20ns Placa polarizador Divisor de feixe Ângulo de Brewster 0
Tolerância de dimensão +0/-0,2 mm
Qualidade da superfície 60/40 arranhar e cavar
Abertura clara >90%
Planicidade <λ/8@632.8nm por 25mm
Paralelismo <3 minutos de arco
Taxa de extinção

Tp/Ts>100:1
transmitância Tp>95%, Ts<0,5%
Refletância Rs>99,5%, Rp<5%
Revestimento

Revestimento divisor de feixe de polarização em uma face (AOI 56deg, precisa ser ajustado para AOI otimizado em uso)

Segunda superfície sem revestimento.
Limiar de Dano >5J/cm2, 20ns, 20Hz, @1064nm









Produtos padrão de polarização de 56 grausPratoDivisor de feixe:

Número da peça Material

Diâmetro

(milímetros)

Espessura

(milímetros)

 Tp/Ts

Comprimento de onda

(nm)

AOI

(°)
PPB1203-266-56 UVFS 12.7 3.0 100:1 266 56
PPB2503-266-56 UVFS 25.4 3.0 100:1 266 56
PPB3003-266-56 UVFS 30,0 3.0 100:1 266 56
PPB5003-266-56 UVFS 50,8 3.0 100:1 266 56
PPB1203-355-56 UVFS 12.7 3.0 100:1 355 56
PPB2503-355-56 UVFS 25.4 3.0 100:1 355 56
PPB3003-355-56 UVFS 30,0 3.0 100:1 355 56
PPB5003-355-56 UVFS 50,8 3.0 100:1 355 56
PPB1203-532-56 N-BK7 12.7 3.0 100:1 532 56
PPB2503-532-56 N-BK7 25.4 3.0 100:1 532 56
PPB3003-532-56 N-BK7 30,0 3.0 100:1 532 56
PPB5003-532-56 N-BK7 50,8 3.0 100:1 532 56
PPB1203-1064-56 N-BK7 12.7 3.0 100:1 1064 56
PPB2503-1064-56 N-BK7 25.4 3.0 100:1 1064 56
PPB3003-1064-56 N-BK7 30,0 3.0 100:1 1064 56
PPB5003-1064-56 N-BK7 50,8 3.0 100:1 1064 56









Gráficos de Revestimentode 56 graus de polarizaçãoPratoDivisor de feixe:



Divisor de feixe de placa polarizadora de 266 nm 56°AOI

Polarizador óptico de 56 graus 20ns Placa polarizador Divisor de feixe Ângulo de Brewster 1



Divisor de feixe de placa polarizadora de 355 nm 56°AOI

Polarizador óptico de 56 graus 20ns Placa polarizador Divisor de feixe Ângulo de Brewster 2



Divisor de feixe de placa polarizadora de 532 nm 56°AOI

Polarizador óptico de 56 graus 20ns Placa polarizador Divisor de feixe Ângulo de Brewster 3



Divisor de feixe de placa polarizadora de 1064 nm 56°AOI

Polarizador óptico de 56 graus 20ns Placa polarizador Divisor de feixe Ângulo de Brewster 4
