40 Lentes de Vidro Óptico Scratch Dig Lentes Esféricas de Safira Germânio em Endoscopia

Visão geral:

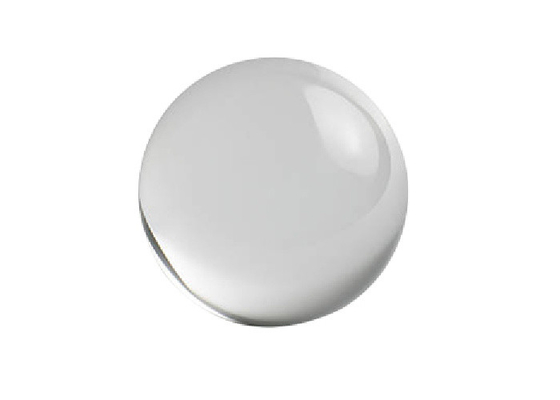

Uma forma especial de uma lente óptica biconvexa espessa é uma lente esférica, geralmente com a forma geométrica de uma bola (esfera).Eles são fabricados a partir de um único material, geralmente um vidro óptico com boa transparência na região do comprimento de onda de interesse.Um material frequentemente usado é a sílica fundida.

Lentes esféricas e podem focalizar ou colimar a luz, dependendo da geometria da fonte de entrada.Eles são ótimos componentes ópticos para melhorar o acoplamento de sinal entre fibras, emissores e detectores.Eles também são usados ​​em endoscopia, leitura de código de barras, pré-formas de bola para lentes asféricas e aplicações de sensores.

A Star Optic fornece lentes esféricas e meias-esferas feitas de vários materiais de substrato, incluindo safira, rubi, BK7, sílica fundida UV, vidro de alto índice e germânio, ZnSe, ZnS com revestimento AR.

Os diâmetros disponíveis variam de 0,3 mm a 100 mm, com tolerância de diâmetro (esfericidade) <0,3 µm e rugosidade superficial (Ra) <0,007 µm.Opções personalizadas de módulo de bola e meia bola também estão disponíveis mediante solicitação.


Existem cinco parâmetros principais necessários para entender e usar lentes esféricas: Diâmetro da fonte de entrada(d)(d),Diâmetro da Lente Esférica (D), Distância Focal Efetiva da Lente Esférica (EFL), Distância Focal Traseira da Lente Esférica (BFL) e Índice de Refração da Lente Esférica (n).


Especificações gerais da lente esférica:

Material	Sílica fundida UV
tolerância de diâmetro	+0/-0,005mm
Qualidade da superfície	60/40 scratch-Dig
Esfericidade	<0,003mm
Abertura clara	>90%
Revestimento	Não disponível




Produtos padrão deLente bola:
