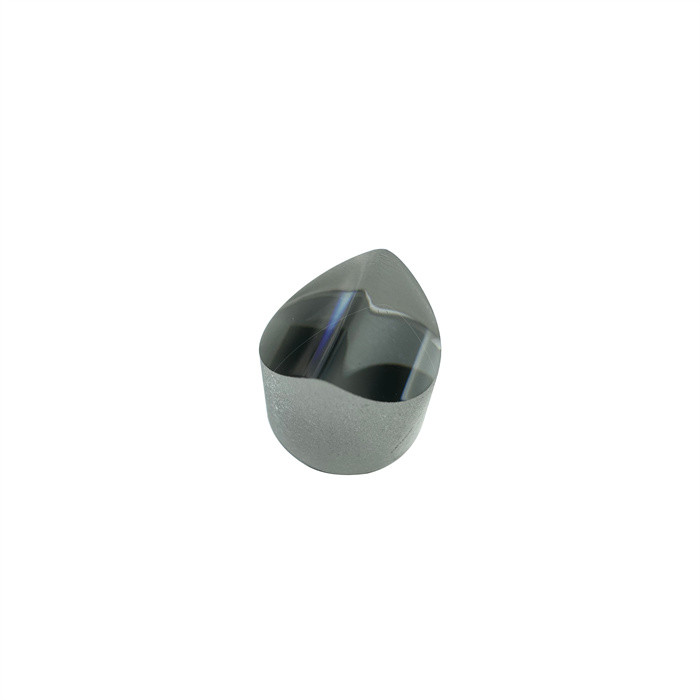

Lentes Powell geram linhas de laser com perfis quase planos
Entre em contato comigo para amostras grátis e cupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.
xDetalhes do produto
| Ângulo do ventilador | 30°, 45°, 60°, 75° | Qualidade de superfície | 60/40 |
|---|---|---|---|
| Diâmetro do feixe de entrada 1/e2 | Ø0,8 mm | Uniformidade de linha | < 30% de variação sobre o centro 80% da linha @ 633 nm |
| Direcção da linha | < 0,1% PARA CENTRAL 80% DA LINHA @ 633 nm | PODER CONTENUDO | 80% ± 5% PARA CENTRAL 80% DA LINHA @ 633 nm |
| Revestimento | MgF2 8. , Ravg: < 2% a partir de 400-700 nm | ||
| Destacar | Linhas de laser Lente Powell,Lente de Powell |
||
Descrição de produto
Descrição do produto:
As lentes de Powell são um tipo de lente cilíndrica que é projetada para produzir uma linha de luz altamente uniforme.que os desenvolveu no século XIX..
O objetivo principal de uma lente Powell é transformar um feixe de laser em uma linha reta de luz.As lentes de Powell têm um perfil de superfície específico que lhes permite produzir uma linha uniforme de luz com uma largura que permanece constante a uma certa distânciaIsto é conseguido através da combinação da lente cilíndrica com um elemento óptico difractivo.
O design exclusivo das lentes Powell ajuda a mitigar os efeitos da divergência do feixe, que é um problema comum com lentes cilíndricas.O resultado é uma linha de luz precisa e uniforme que pode ser facilmente projetada sobre uma superfície alvo.
As lentes Powell estão disponíveis em vários tamanhos e distâncias focais para acomodar diferentes aplicações.Dependendo dos requisitos específicos do pedido.
No geral, as lentes Powell são componentes ópticos valiosos que desempenham um papel crucial em muitas aplicações que exigem a geração de linhas uniformes de luz.Sua capacidade de transformar feixes de laser colimados em linhas retas torna-os úteis em campos como automação industrialO objetivo principal de uma lente Powell é transformar um feixe de laser colimado em uma linha reta de luz.As lentes de Powell têm um perfil de superfície específico que lhes permite produzir uma linha uniforme de luz com uma largura que permanece constante a uma certa distânciaIsto é conseguido através da combinação da lente cilíndrica com um elemento óptico difractivo.
O design exclusivo das lentes Powell ajuda a mitigar os efeitos da divergência do feixe, que é um problema comum com lentes cilíndricas.O resultado é uma linha de luz precisa e uniforme que pode ser facilmente projetada sobre uma superfície alvo.
Características principais:
- Gerar linhas de laser com perfis quase planos
- 30°, 45°, 60° ou 75° Ângulo do ventilador a 633 nm
- Projetado para Ø0,8 mm (1/e)2) Feixes de entrada
Parâmetros técnicos:
|
Tamanho |
Ø6,3 mm +0/-0,05 mm |
| Ângulo do ventilador | 30°, 45°, 60°, 75° +/- 0,5° |
| 1/e2 Diâmetro do feixe de entrada | Ø0,8 mm |
|
Uniformidade de linha |
< 30% de variação sobre o centro 80% da linha @ 633 nm |
|
Direcção da linha |
< 0,1% PARA CENTRAL 80% DA LINHA @ 633 nm |
|
Potência contida |
80% ± 5% PARA CENTRAL 80% DA LINHA @ 633 nm |
| Qualidade da superfície | 60/40 |
| Revestimento | MgF2. , Ravg: < 2% a partir de 400-700 nm |
Aplicações:
As lentes Powell são componentes ópticos valiosos que desempenham um papel crucial em muitas aplicações que exigem a geração de linhas uniformes de luz.As lentes Powell são comumente usadas em uma variedade de aplicações onde é necessária uma linha fina e uniforme de luz, como módulos de diodo laser, scanners de código de barras e sistemas de visão automática.Sua capacidade de transformar feixes de laser colimados em linhas retas torna-os úteis em campos como automação industrialAs lentes Powell também podem ser encontradas em sistemas ópticos usados para fins de projeção, alinhamento e medição.Produtos recomendados
