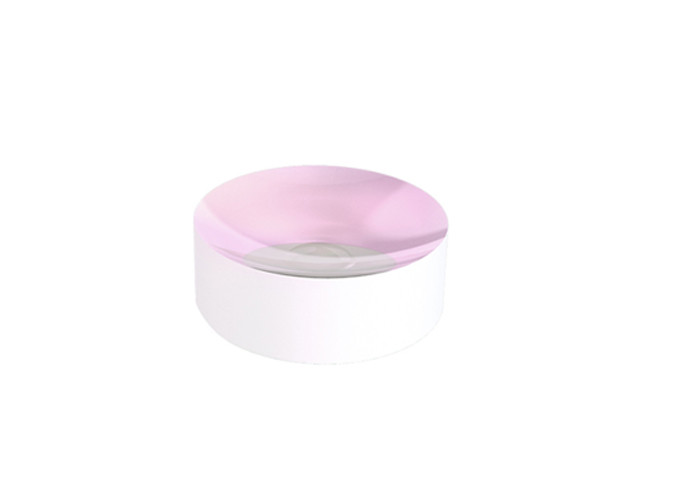

N-SF11 Côncavo Plano Lente Esférica Diverge Feixe Colimado

  • N-SF11 Concave Plano Spherical Lens Diverge Collimated Beam
Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo PCV
Quantidade de ordem mínima 5 unidades
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Lente esférica plano côncava (PCV) N-BK7 Substrato N-BK7
Formulários redução de imagem ou para espalhar luz Uso divergente de um feixe colimado
APARÊNCIA Uma superfície plana e uma curvada para dentro Superfície N
Destacar

Lente esférica plana feixe colimado divergente

,

lente plana esférica N-SF11

,

lente esférica côncava N-SF11
Deixe um recado
Descrição de produto

Lente esférica plano côncava (PCV), N-BK7, feixe colimado divergente

Visão geral:

A lente plano-côncava (PCV) tem uma superfície plana e uma curvada para dentro.As lentes PCV têm uma distância focal negativa, divergindo um feixe colimado de um foco virtual e são comumente usadas para redução de imagem ou para espalhar a luz.A Star Optic fornece lentes plano-côncavas fabricadas a partir de N-BK7, N-SF11, sílica fundida com UV, fluoreto de cálcio, seleneto de zinco e etc.



N-SF11 Côncavo Plano Lente Esférica Diverge Feixe Colimado 0





Especificações gerais da lente esférica plano côncava (PCV) N-BK7:

Material N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Safira N-SF11 Côncavo Plano Lente Esférica Diverge Feixe Colimado 1
Comprimento de Onda de Desenho 546,1nm
Planicidade da Superfície N<3(0,5)@632,8nm
Qualidade da superfície 60/40 scratch-Dig
tolerância de diâmetro +0/-0,2 mm
Tolerância de Espessura ±0,2 mm
Centralização <3 minutos de arco
Tolerância de distância focal ±2%
Abertura clara >90%
Chanfro Protetor <0,5 mm x 45°







Produtos padrão N-BK7 Plano côncavo (PCV) Lente esférica:

Número da peça Material D
(milímetros)		 f
(milímetros)		 R1
(milímetros)		 Tc
(milímetros)		 Te
(milímetros)
PCVD12F-25 N-BK7 12.7 -25,4 13.18 2 3.6
PCVD12F-30 N-BK7 12.7 -30 15.56 2 3.4
PCVD12F-40 N-BK7 12.7 -40 20.75 2 3
PCVD12F-50 N-BK7 12.7 -50 25,94 2 2.8
PCVD12F-75 N-BK7 12.7 -75 38,9 2 2.5
PCVD12F-100 N-BK7 12.7 -100 51,87 2 2.4
PCVD12F-150 N-BK7 12.7 -150 77,81 2 2.3
PCVD12F-200 N-BK7 12.7 -200 103,74 2 2.2
PCVD12F-250 N-BK7 12.7 -250 129,68 2 2.2
PCVD12F-300 N-BK7 12.7 -300 155,62 2 2.1
PCVD12F-500 N-BK7 12.7 -500 259,36 2 2.1
PCVD12F-1000 N-BK7 12.7 -1000 518,72 2 2.1
PCVD12F-2000 N-BK7 12.7 -2000 1037.44 2 2.1
PCVD25F-25 N-BK7 25.4 -25,4 13.18 2 11.7
PCVD25F-30 N-BK7 25.4 -30 15.56 2 8.6
PCVD25F-40 N-BK7 25.4 -40 20.75 2 6.3
PCVD25F-50 N-BK7 25.4 -50 25,94 2 5.3
PCVD25F-75 N-BK7 25.4 -75 38,9 2 4.1
PCVD25F-100 N-BK7 25.4 -100 51,87 2 3.6
PCVD25F-150 N-BK7 25.4 -150 77,81 2 3
PCVD25F-200 N-BK7 25.4 -200 103,74 2 2.8
PCVD25F-250 N-BK7 25.4 -250 129,68 2 2.6
PCVD25F-300 N-BK7 25.4 -300 155,62 2 2.5
PCVD25F-500 N-BK7 25.4 -500 259,36 2 2.3
PCVD25F-1000 N-BK7 25.4 -1000 518,72 2 2.2
PCVD25F-2000 N-BK7 25.4 -2000 1037.44 2 2.1
PCVD38F-50 N-BK7 38.1 -50 25,94 3 11.3
PCVD38F-75 N-BK7 38.1 -75 38,9 3 7
PCVD38F-100 N-BK7 38.1 -100 51,87 3 6.6
PCVD38F-150 N-BK7 38.1 -150 77,81 3 5.4
PCVD38F-200 N-BK7 38.1 -200 103,74 3 4.8
PCVD38F-250 N-BK7 38.1 -250 129,68 3 4.4
PCVD38F-300 N-BK7 38.1 -300 155,62 3 4.2
PCVD38F-500 N-BK7 38.1 -500 259,36 3 3.7
PCVD38F-1000 N-BK7 38.1 -1000 518,72 3 3.4
PCVD38F-2000 N-BK7 38.1 -2000 1037.44 3 3.2
PCVD50F-100 N-BK7 50,8 -100 51,87 3 9.6
PCVD50F-150 N-BK7 50,8 -150 77,81 3 7.3
PCVD50F-200 N-BK7 50,8 -200 103,74 3 6.2
PCVD50F-250 N-BK7 50,8 -250 129,68 3 5.5
PCVD50F-300 N-BK7 50,8 -300 155,62 3 5.1
PCVD50F-500 N-BK7 50,8 -500 259,36 3 4.2
PCVD50F-1000 N-BK7 50,8 -1000 518,72 3 3.6
PCVD50F-2000 N-BK7 50,8 -2000 1037.44 3 3.3







Opções de revestimento de lentes esféricas plano côncavas (PCV) N-BK7:

As lentes planas côncavas padrão acima da Star Optic não são revestidas.Para reduzir a quantidade de luz refletida de cada superfície da lente, também estão disponíveis revestimentos antirreflexo, incluindo camada de cantor MgF2, revestimento AR multicamada, revestimento AR multicamada de banda larga e revestimento AR de comprimento de onda duplo.



Revestimento MgF2 de Camada Única Revestimento antirreflexo multicamada
N-SF11 Côncavo Plano Lente Esférica Diverge Feixe Colimado 2 N-SF11 Côncavo Plano Lente Esférica Diverge Feixe Colimado 3



Revestimento Antirreflexo Boradband



Revestimento antirreflexo de comprimento de onda duplo
N-SF11 Côncavo Plano Lente Esférica Diverge Feixe Colimado 4 N-SF11 Côncavo Plano Lente Esférica Diverge Feixe Colimado 5







Opções de montagem para lentes esféricas Plano Côncavo (PCV):

As lentes planas côncavas padrão acima da Star Optic não são montadas.No entanto, podemos fornecer montagem fixa e montagem ajustável para nossas lentes.



Montagem de lente fixa



N-SF11 Côncavo Plano Lente Esférica Diverge Feixe Colimado 6



N-SF11 Côncavo Plano Lente Esférica Diverge Feixe Colimado 7

Montagem de lente ajustável



N-SF11 Côncavo Plano Lente Esférica Diverge Feixe Colimado 8



N-SF11 Côncavo Plano Lente Esférica Diverge Feixe Colimado 9







Personalize sua própria lente:

Você tem total liberdade de design e podemos trabalhar com designs complexos para obter exatamente o que você precisa, incluindo design óptico, design mecânico e design de revestimento óptico.



Zemax Design

N-SF11 Côncavo Plano Lente Esférica Diverge Feixe Colimado 10

Zemax Design

N-SF11 Côncavo Plano Lente Esférica Diverge Feixe Colimado 11



Solidworks Design

N-SF11 Côncavo Plano Lente Esférica Diverge Feixe Colimado 12



Design de Revestimento de Filme Fino

N-SF11 Côncavo Plano Lente Esférica Diverge Feixe Colimado 13
