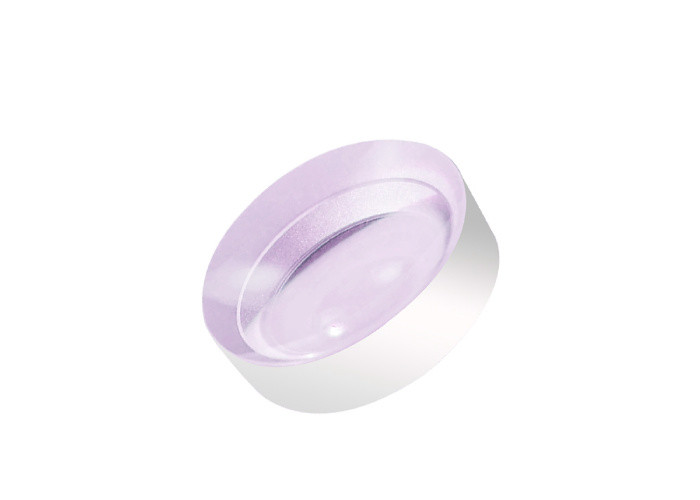

Lente de vidro esférica para superfícies curvas 40 Scratch Dig Côncavo Convex Lens

  • Curved Surfaces Spherical Glass Lens 40 Scratch Dig Concavo Convex Lens
Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo DCV
Quantidade de ordem mínima 5 unidades
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Lente esférica dupla côncava (DCV) de sílica fundida UV Material Sílica fundida UV
Formulários redução de imagem e para espalhar luz Vantagem Suporta alta potência
Comprimento de Onda de Desenho 546,1nm Comprimento focal -50mm a -1000mm
Destacar

Lente de vidro esférica de superfícies curvas

,

lente de vidro esférica 40 Scratch Dig

,

40 Scratch Dig Côncavo Convex Lens
Deixe um recado
Descrição de produto



Visão geral:

Lente dupla côncava (DCV), também conhecida como lente bicôncava,tem duas superfícies curvas para dentro.Eles têm uma distância focal negativa e são mais bem usados ​​para divergir um feixe convergente.Lentes duplo-côncavas podemdivergem um feixe colimado para um foco virtual e são comumente usadospara redução de imagem e para espalhar a luz.A Star Optic fornece lentes duplamente côncavas em uma variedade de substratos e opções de revestimento antirreflexo.







Especificações Gerais Lente Esférica de Sílica Fundida com UV Dupla Côncava (DCV):

Material N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Safira Lente de vidro esférica para superfícies curvas 40 Scratch Dig Côncavo Convex Lens 0
Comprimento de Onda de Desenho 546,1nm
Planicidade da Superfície N<3(0,5)@632,8nm
Qualidade da superfície 60/40 scratch-Dig
tolerância de diâmetro +0/-0,2 mm
Tolerância de Espessura ±0,2 mm
Centralização <3 minutos de arco
Tolerância de distância focal ±2%
Abertura clara >90%
Chanfro Protetor <0,5 mm x 45°







Produtos padrãoSílica fundida UVLente esférica duplo côncavo (DCV):

Número da peça Material D
(milímetros)		 f
(milímetros)		 R1
(milímetros)		 R2
(milímetros)		 Tc
(milímetros)		 Te
(milímetros)
DCVD12F-50-FS UVFS 12.7 -50 46.32 46.32 2 2.9
DCVD12F-75-FS UVFS 12.7 -75 69,33 69,33 2 2.6
DCVD12F-100-FS UVFS 12.7 -100 92,33 92,33 2 2.4
DCVD12F-125-FS UVFS 12.7 -125 115,33 115,33 2 2.4
DCVD12F-150-FS UVFS 12.7 -150 138,34 138,34 2 2.3
DCVD12F-200-FS UVFS 12.7 -200 184,35 184,35 2 2.2
DCVD12F-250-FS UVFS 12.7 -250 230,35 230,35 2 2.2
DCVD12F-300-FS UVFS 12.7 -300 276,36 276,36 2 2.1
DCVD12F-500-FS UVFS 12.7 -500 460,39 460,39 2 2.1
DCVD12F-1000-FS UVFS 12.7 -1000 920,47 920,47 2 2.1
DCVD25F-50-FS UVFS 25.4 -50 46.32 46.32 2 5.6
DCVD25F-75-FS UVFS 25.4 -75 69,33 69,33 2 4.3
DCVD25F-100-FS UVFS 25.4 -100 92,33 92,33 2 3.8
DCVD25F-125-FS UVFS 25.4 -125 115,33 115,33 2 3.4
DCVD25F-150-FS UVFS 25.4 -150 138,34 138,34 2 3.2
DCVD25F-200-FS UVFS 25.4 -200 184,35 184,35 2 2.9
DCVD25F-250-FS UVFS 25.4 -250 230,35 230,35 2 2.7
DCVD25F-300-FS UVFS 25.4 -300 276,36 276,36 2 2.6
DCVD25F-500-FS UVFS 25.4 -500 460,39 460,39 2 2.4
DCVD25F-1000-FS UVFS 25.4 -1000 920,47 920,47 2 2.2







Opções de Revestimento OfSílica fundida UVLente esférica dupla côncava (DCV):

As lentes esféricas duplas côncavas padrão acima da Star Optic não são revestidas.Para reduzir a quantidade de luz refletida de cada superfície da lente, também estão disponíveis revestimentos antirreflexo, incluindo camada de cantor MgF2, revestimento AR multicamada, revestimento AR multicamada de banda larga e revestimento AR de comprimento de onda duplo.



Revestimento MgF2 de Camada Única Revestimento antirreflexo multicamada
Lente de vidro esférica para superfícies curvas 40 Scratch Dig Côncavo Convex Lens 1 Lente de vidro esférica para superfícies curvas 40 Scratch Dig Côncavo Convex Lens 2



Revestimento Antirreflexo Boradband



Revestimento antirreflexo de comprimento de onda duplo
Lente de vidro esférica para superfícies curvas 40 Scratch Dig Côncavo Convex Lens 3 Lente de vidro esférica para superfícies curvas 40 Scratch Dig Côncavo Convex Lens 4







Opções de montagem paraDuplo-Côncavo (DCV) EsféricoLente:

As lentes esféricas duplas côncavas padrão acima da Star Optic não são montadas.No entanto, podemos fornecer montagem fixa e montagem ajustável para nossas lentes.



Montagem de lente fixa



Lente de vidro esférica para superfícies curvas 40 Scratch Dig Côncavo Convex Lens 5



Lente de vidro esférica para superfícies curvas 40 Scratch Dig Côncavo Convex Lens 6

Montagem de lente ajustável



Lente de vidro esférica para superfícies curvas 40 Scratch Dig Côncavo Convex Lens 7



Lente de vidro esférica para superfícies curvas 40 Scratch Dig Côncavo Convex Lens 8







Personalize sua própria lente:

Você tem total liberdade de design e podemos trabalhar com designs complexos para obter exatamente o que você precisa, incluindo design óptico, design mecânico e design de revestimento óptico.



Zemax Design

Lente de vidro esférica para superfícies curvas 40 Scratch Dig Côncavo Convex Lens 9

Zemax Design

Lente de vidro esférica para superfícies curvas 40 Scratch Dig Côncavo Convex Lens 10



Solidworks Design

Lente de vidro esférica para superfícies curvas 40 Scratch Dig Côncavo Convex Lens 11



Design de Revestimento de Filme Fino

Lente de vidro esférica para superfícies curvas 40 Scratch Dig Côncavo Convex Lens 12
