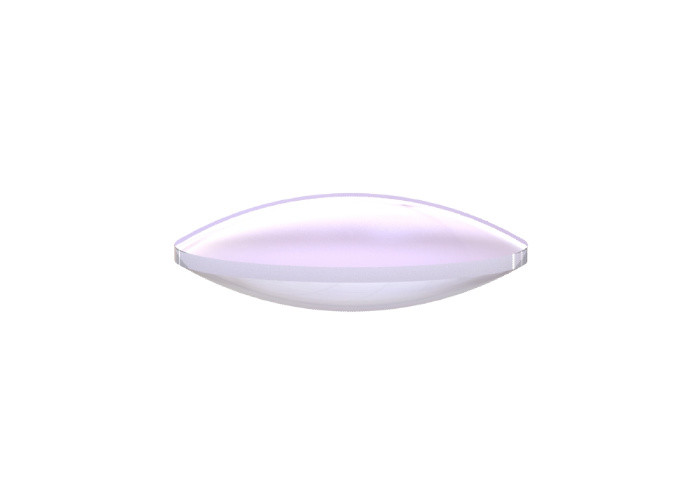

Lente biconvexa safira 25,4 mm lente conjugada finita revestimentos antirreflexo

  • Sapphire Bi Convex Lens 25.4mm Finite Conjugate Lens Antireflection Coatings
Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo DCX
Quantidade de ordem mínima 5 unidades
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Lente esférica dupla convexa (biconvexa) N-BK7 Substrato N-BK7
Uso imagem finita Característica distância focal positiva
Nivelamento de superfície N Revestimento Não revestido, Revestimento AR disponível
Destacar

Lente biconvexa 25

,

4 mm

,

lente conjugada finita de 25
Deixe um recado
Descrição de produto

Lente esférica dupla convexa (biconvexa), N-BK7, lente de imagem finita

Visão geral:

Lente Dupla Convexa (DCX), também conhecida como lente biconvexa, possui duas faces simétricas positivas com raios iguais em ambos os lados.Essas lentes são geralmente recomendadas para aplicações de imagens finitas.As lentes biconvexas são mais adequadas quando o objeto e a imagem estão em lados opostos da lente e a proporção entre a imagem e as distâncias do objeto (relação conjugada) está entre 0,2 e 5. A Star Optic fornece lentes duplamente convexas em uma variedade de substratos e opções de revestimento anti-reflexo.



Lente biconvexa safira 25,4 mm lente conjugada finita revestimentos antirreflexo 0







Especificações gerais da lente esférica dupla convexa (DCX) N-BK7:

Material N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Safira Lente biconvexa safira 25,4 mm lente conjugada finita revestimentos antirreflexo 1
Comprimento de Onda de Desenho 546,1nm
Planicidade da Superfície N<3(0,5)@632,8nm
Qualidade da superfície 60/40 scratch-Dig
tolerância de diâmetro +0/-0,2 mm
Tolerância de Espessura ±0,2 mm
Centralização <3 minutos de arco
Tolerância de distância focal ±2%
Abertura clara >90%
Chanfro Protetor <0,5 mm x 45°







Produtos padrãoDa lente esférica dupla convexa (DCX) N-BK7:

Número da peça Material D
(milímetros)		 f
(milímetros)		 R1
(milímetros)		 R2
(milímetros)		 Tc
(milímetros)		 Te
(milímetros)
DCXD12F25 N-BK7 12.7 25.4 25,98 25,98 3.6 2
DCXD12F35 N-BK7 12.7 35 35,74 35,74 3.1 2
DCXD12F50 N-BK7 12.7 50 51,35 51,35 2.8 2
DCXD12F75 N-BK7 12.7 75 77,31 77,31 2.5 2
DCXD12F100 N-BK7 12.7 100 103,25 103,25 2.4 2
DCXD12F125 N-BK7 12.7 125 129,18 129,18 2.3 2
DCXD12F150 N-BK7 12.7 150 155.1 155.1 2.3 2
DCXD12F200 N-BK7 12.7 200 206,94 206,94 2.2 2
DCXD12F250 N-BK7 12.7 250 258,78 258,78 2.2 2
DCXD12F300 N-BK7 12.7 300 310,61 310,61 2.1 2
DCXD12F500 N-BK7 12.7 500 517,94 517,94 2.1 2
DCXD12F1000 N-BK7 12.7 1000 1036.23 1036.23 2.1 2
DCXD25F25 N-BK7 25.4 25.4 24.68 24.68 9 2
DCXD25F35 N-BK7 25.4 35 35.08 35.08 6.8 2
DCXD25F50 N-BK7 25.4 50 50,92 50,92 5.2 2
DCXD25F75 N-BK7 25.4 75 77.04 77.04 4.1 2
DCXD25F100 N-BK7 25.4 100 103.05 103.05 3.6 2
DCXD25F125 N-BK7 25.4 125 129.02 129.02 3.3 2
DCXD25F150 N-BK7 25.4 150 154,97 154,97 3 2
DCXD25F200 N-BK7 25.4 200 206,84 206,84 2.8 2
DCXD25F250 N-BK7 25.4 250 258,7 258,7 2.6 2
DCXD25F300 N-BK7 25.4 300 310,54 310,54 2.5 2
DCXD25F500 N-BK7 25.4 500 517,9 517,9 2.3 2
DCXD25F1000 N-BK7 25.4 1000 1036.21 1036.21 2.2 2







Opções de Revestimento Of Lente esférica dupla convexa (DCX) N-BK7:

As lentes esféricas duplas convexas acima do padrão da Star Optic não são revestidas.Para reduzir a quantidade de luz refletida de cada superfície da lente, também estão disponíveis revestimentos antirreflexo, incluindo camada de cantor MgF2, revestimento AR multicamada, revestimento AR multicamada de banda larga e revestimento AR de comprimento de onda duplo.



Revestimento MgF2 de Camada Única Revestimento antirreflexo multicamada
Positive Meniscus Lenses 1 Lente biconvexa safira 25,4 mm lente conjugada finita revestimentos antirreflexo 3



Revestimento Antirreflexo Boradband



Revestimento antirreflexo de comprimento de onda duplo
Positive Meniscus Lenses 3 Lente biconvexa safira 25,4 mm lente conjugada finita revestimentos antirreflexo 5







Opções de montagem paraDuplo Convexo(DCX)EsféricoLente:

As lentes esféricas duplas convexas padrão acima da Star Optic não são montadas.No entanto, podemos fornecer montagem fixa e montagem ajustável para nossas lentes.



Montagem de lente fixa



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

Montagem de lente ajustável



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







Personalize sua própria lente:

Você tem total liberdade de design e podemos trabalhar com designs complexos para obter exatamente o que você precisa, incluindo design óptico, design mecânico e design de revestimento óptico.



Zemax Design

Positive Meniscus Lenses 9

Zemax Design

Positive Meniscus Lenses 10



Solidworks Design

Positive Meniscus Lenses 11



Design de Revestimento de Filme Fino

Positive Meniscus Lenses 12
