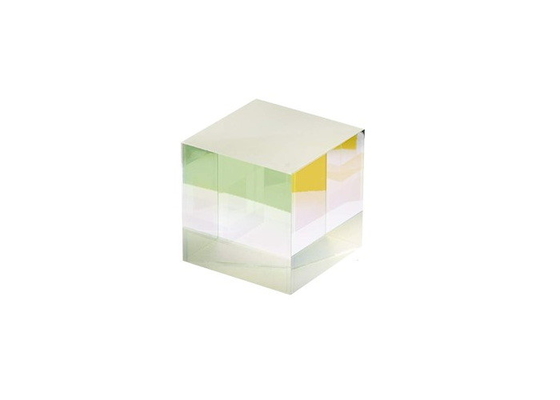

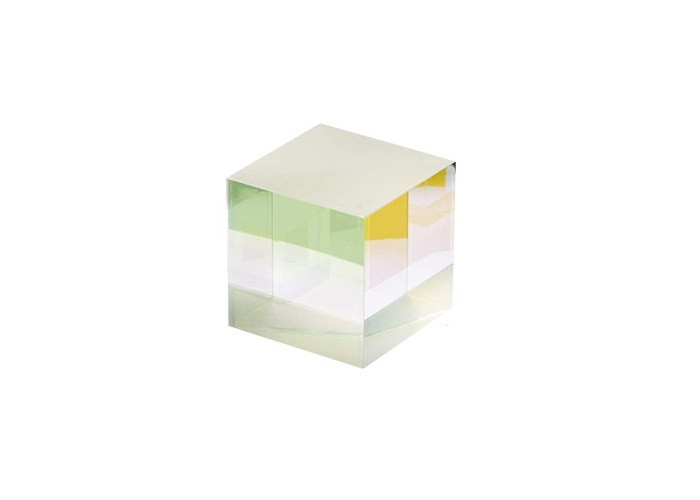

Divisores de feixe óptico de taxa de divisão 50/50 Divisor de feixe de cubo BK7

  • 50/50 Splitting Ratio Optical Beam Splitters BK7 Cube Beam Splitter
Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo CBS
Quantidade de ordem mínima 5 unidades
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Cube Beamsplitter estruturar dois prismas de ângulo reto cimentados juntos
rosto hipo Revestimento dielétrico divisor de feixe pernas de prisma AR revestido
Formulários interferometria, fibra ótica, metrologia, Relação de divisão 50/50
Destacar

Divisores de feixe óptico BK7

,

divisor de feixe de cubo BK7

,

divisores de feixe óptico 50/50
Deixe um recado
Descrição de produto

Divisor de feixe cúbico, taxa de divisão 50/50, faixa de comprimento de onda de banda larga

Visão geral:
Divisores de feixe cúbico (CBS)são tipicamente construídos a partir de dois prismas de ângulo reto que são cimentados juntos com um adesivo hipotenusa-a-hipotenusa indexado com um revestimento dielétrico entre o qual permite dividir a luz incidente em uma proporção designada em dois feixes separados.Para a maioria das aplicações, as pernas do prisma são revestidas com anti-reflexo.

Os divisores de feixe são úteis em interferometria, fibra óptica, metrologia, oceanografia, sismologia, química, física de plasma, sensoriamento remoto, interações biomoleculares, perfilamento de superfície, microfluídica, medição mecânica de estresse/deformação e velocimetria.


Especificações gerais do Cube Beamsplitter:

Material BK7 Grau A vidro óptico
Tolerância de dimensão ±0,2 mm
Abertura clara >90%
Planicidade λ/4@632.8nm
desvio de feixe <3 minutos de arco
Qualidade da superfície 60/40
Revestimento

Refletância parcial na face da hipotenusa
Revestimento AR em todas as entradas
T/R 50/50±5%, T=(Ts+Tp)/2, R=(Rs+Rp)/2
Limiar de Dano >500mJ/cm2, 20ns, 20Hz, @1064nm


Divisores de feixe óptico de taxa de divisão 50/50 Divisor de feixe de cubo BK7 0




Produtos padrão do Cube Beamsplitter:

Número da peça Material

Dimensão
(milímetros)

Espessura
(milímetros)

 T/R

Comprimento de onda
(nm)

 Polarização
CBS0505-400-700 BK7 5*5 5 50:50±5% 400-700 média
CBS1010-400-700 BK7 10*10 10 50:50±5% 400-700 média
CBS1212-400-700 BK7 12,7*12,7 12.7 50:50±5% 400-700 média
CBS1515-400-700 BK7 15*15 15 50:50±5% 400-700 média
CBS2020-400-700 BK7 20*20 20 50:50±5% 400-700 média
CBS2525-400-700 BK7 25,4*25,4 25.4 50:50±5% 400-700 média
CBS0505-650-900 BK7 5*5 5 50:50±5% 650-900 média
CBS1010-650-900 BK7 10*10 10 50:50±5% 650-900 média
CBS1212-650-900 BK7 12,7*12,7 12.7 50:50±5% 650-900 média
CBS1515-650-900 BK7 15*15 15 50:50±5% 650-900 média
CBS2020-650-900 BK7 20*20 20 50:50±5% 650-900 média
CBS2525-650-900 BK7 25,4*25,4 25.4 50:50±5% 650-900 média
CBS0505-900-1200 BK7 5*5 5 50:50±5% 900-1200 média
CBS1010-900-1200 BK7 10*10 10 50:50±5% 900-1200 média
CBS1212-900-1200 BK7 12,7*12,7 12.7 50:50±5% 900-1200 média
CBS1515-900-1200 BK7 15*15 15 50:50±5% 900-1200 média
CBS2020-900-1200 BK7 20*20 20 50:50±5% 900-1200 média
CBS2525-900-1200 BK7 25,4*25,4 25.4 50:50±5% 900-1200 média






Gráficos de Revestimento deCubo Beamsplitter:



400-700nm 50:50 Divisor de feixe de cubo

Divisores de feixe óptico de taxa de divisão 50/50 Divisor de feixe de cubo BK7 1



Divisor de feixe de cubo 650-900nm 50:50

Divisores de feixe óptico de taxa de divisão 50/50 Divisor de feixe de cubo BK7 2



900-1200nm 50:50 Divisor de feixe de cubo

Divisores de feixe óptico de taxa de divisão 50/50 Divisor de feixe de cubo BK7 3









Opções de montagem deCubo Beamsplitter:

A Star Optic também oferece uma variedade de soluções de montagem para nosso Cube Beamsplitter.Por favor, consulteSuportes optomecânicospara obter informações sobre opções de montagem e compatibilidade.Se você não tiver certeza de qual escolher, entre em contato conosco, trabalharemos com você para identificar a melhor solução para suas necessidades.
