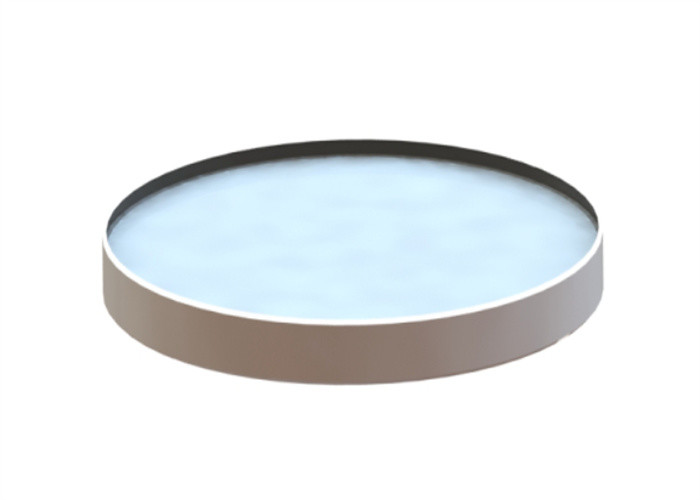

Camadas Dielétricas Não Polarizantes Divisores de Feixe Óptico Placa 20ns Aumentam o Desempenho do Sistema

  • Non-polarizing Dielectric Layers Optical Beam Splitters Plate 20ns Increase System Performance
Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo PBS
Quantidade de ordem mínima 5 unidades
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Divisor de feixe de placa não polarizada Característica Insensível à polarização do feixe de entrada
Uso mantendo o estado de polarização do feixe de entrada Superfície lado frontal Revestimento divisor de feixe não polarizado, lado traseiro AR revestido
Taxa de divisão comumente exigida 50/50 AOI 45°
Destacar

Divisores de feixe óptico 20ns

,

placa divisora ​​de feixe óptico 20ns

,

divisor de feixe óptico de camadas dielétricas
Deixe um recado
Descrição de produto

Divisor de feixe de placa não polarizador, insensível à polarização do feixe de entrada

Visão geral:

Divisores de feixe de placa não polarizadasão revestidos com camadas dielétricas para aumentar o desempenho do sistema, mantendo altos limites de danos a laser e o estado de polarização do feixe de entrada.Por exemplo, no caso de um divisor de feixe não polarizado 50/50, os estados de polarização P e S transmitidos e os estados de polarização P e S refletidos são divididos na proporção projetada.



Esses divisores de feixe de placa não polarizada são ideais para uso em aplicações de laser exigentes, onde o controle de polarização é crítico.






Especificações gerais do divisor de feixe de placa não polarizadora:

Material BK7, sílica fundida UV
Tolerância de dimensão +0/-0,2 mm
Tolerância de Espessura ±0,2 mm
Abertura clara >90%
Planicidade λ/4@632.8nm
Paralelismo <1 minutos de arco
Qualidade da superfície 60/40 Arranhar e Escavar
Revestimento Divisor de feixe não polarizado Revestimento na superfície frontal
Revestimento AR na superfície traseira
Tolerância T/R ±5%
Polarização

|Rs-Rp|<5%
Limiar de Dano >3J/cm2, 20ns, 20Hz, @1064nm


Camadas Dielétricas Não Polarizantes Divisores de Feixe Óptico Placa 20ns Aumentam o Desempenho do Sistema 0




Produtos padrão deDivisor de feixe de placa não polarizada:

Número da peça Material Dimensão
(milímetros)		 Espessura
(milímetros)		 T/R
(%)		 Comprimento de onda
(nm)		 AOI
(°)
NPBS12-355-45 UVFS 12.7 3.0 50/50 355 45
NPBS25-355-45 UVFS 25.4 3.0 50/50 355 45
NPBS50-355-45 UVFS 50,8 3.0 50/50 355 45
NPBS12-532-45 N-BK7 12.7 3.0 50/50 532 45
NPBS25-532-45 N-BK7 25.4 3.0 50/50 532 45
NPBS50-532-45 N-BK7 50,8 3.0 50/50 532 45
NPBS12-633-45 N-BK7 12.7 3.0 50/50 633 45
NPBS25-633-45 N-BK7 25.4 3.0 50/50 633 45
NPBS50-633-45 N-BK7 50,8 3.0 50/50 633 45
NPBS12-780-45 N-BK7 12.7 3.0 50/50 780 45
NPBS25-780-45 N-BK7 25.4 3.0 50/50 780 45
NPBS50-780-45 N-BK7 50,8 3.0 50/50 780 45
NPBS12-1064-45 N-BK7 12.7 3.0 50/50 1064 45
NPBS25-1064-45 N-BK7 25.4 3.0 50/50 1064 45
NPBS50-1064-45 N-BK7 50,8 3.0 50/50 1064 45







Gráficos de revestimento de não polarizaçãoPratoDivisor de feixe:



355nm 50:50 Divisor de feixe de placa não polarizada

Camadas Dielétricas Não Polarizantes Divisores de Feixe Óptico Placa 20ns Aumentam o Desempenho do Sistema 1



532nm 50:50 Divisor de feixe de placa não polarizada

Camadas Dielétricas Não Polarizantes Divisores de Feixe Óptico Placa 20ns Aumentam o Desempenho do Sistema 2



633nm 50:50 Divisor de feixe de placa não polarizada

Camadas Dielétricas Não Polarizantes Divisores de Feixe Óptico Placa 20ns Aumentam o Desempenho do Sistema 3



780nm 50:50 Divisor de feixe de placa não polarizada

Camadas Dielétricas Não Polarizantes Divisores de Feixe Óptico Placa 20ns Aumentam o Desempenho do Sistema 4



1064nm 50:50 Divisor de feixe de placa não polarizada

Camadas Dielétricas Não Polarizantes Divisores de Feixe Óptico Placa 20ns Aumentam o Desempenho do Sistema 5
