Divisores de feixe óptico de prisma romboide 632,8 nm Deslocamento lateral Divisor de feixe

Lugar de origem	Wuhan, China
Marca	STAR OPTIC
Certificação	RoHS, ISO9001
Número do modelo	LDB
Quantidade de ordem mínima	5 unidades
Preço	negotiable
Detalhes da embalagem	Embalagem segura e livre de poeira
Tempo de entrega	Negociável
Termos de pagamento	T/T, Western Union, Paypal
Habilidade da fonte	50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

Detalhes do produto

Nome do Produto	Divisores de Feixe de Deslocamento Lateral	Estrutura	Um prisma de ângulo reto e um prisma romboide cimentados juntos
Característica	emite dois feixes paralelos separados a uma distância	Revestimento	Revestimento de refletância parcial na superfície cimentada, revestimento AR em todas as entradas
Razão Separada	50/50	Qualidade da superfície	60/40 arranhar e cavar
Destacar	Divisores de feixe óptico Divisor de feixe de deslocamento lateral de 632 , 8 nm , 632

Deixe um recado

Descrição de produto

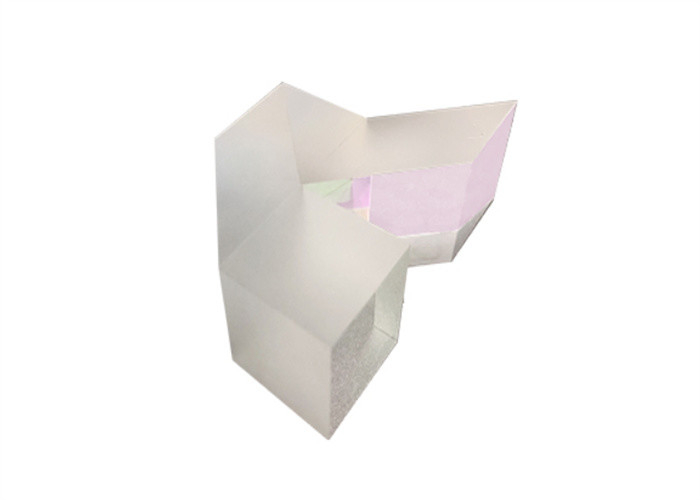

Divisor de feixe de deslocamento lateral, prisma romboide e prisma de ângulo reto cimentado

Visão geral:

Os divisores de feixe de deslocamento lateral são cimentados por um prisma de ângulo reto e um prisma romboide.O divisor de feixe emite dois feixes paralelos separados por uma distância que depende do tamanho do prisma romboide.O design de alta tolerância garante que os feixes de saída sejam paralelos dentro de 2 minutos de arco.

A superfície cimentada é revestida com revestimento divisor de feixe para alcançar uma ampla variedade de taxa de divisão de feixe, como 50:50 em uma determinada faixa de comprimento de onda.As faces de entrada e saída apresentam um revestimento antirreflexo (AR) multicamada para maior eficiência e redução do reflexo da superfície.

Especificações Gerais deDivisor de feixe de deslocamento lateral:

Tolerância de dimensão	±0,2 mm
Qualidade da superfície	60/40
Abertura clara	>90%
Planicidade	<λ/4@632.8nm
desvio de feixe	<3 minutos de arco
Chanfro	Protegido <0,5 mm x 45°
Revestimento	Refletância parcial em superfícies cimentadas Revestimento AR em todas as entradas
Tolerância T/R	±5%, T=(Ts+Tp)/2, R=(Rs+Rp)/2
Limiar de Dano	>500mJ/cm2, 20ns, 20Hz, @1064nm

Divisores de feixe óptico de prisma romboide 632,8 nm Deslocamento lateral Divisor de feixe 0

Produtos padrão deDivisor de feixe de deslocamento lateral:

PN.	Material	Dimensão A (milímetros)	T/R (%)	Comprimento de onda (nm)	Polarização
LDB12-T50-400-700	N-BK7	12.7	50/50	400-700	média
LDB25-T50-400-700	N-BK7	25.4	50/50	400-700	média
LDB12-T50-650-900	N-BK7	12.7	50/50	650-900	média
LDB25-T50-650-900	N-BK7	25.4	50/50	650-900	média
LDB12-T50-900-1200	N-BK7	12.7	50/50	900-1200	média
LDB25-T50-900-1200	N-BK7	25.4	50/50	900-1200	média

Gráficos de Revestimento deDivisor de feixe de deslocamento lateral:

Divisor de Feixe de Deslocamento Lateral 400-700nm 50:50

Divisores de feixe óptico de prisma romboide 632,8 nm Deslocamento lateral Divisor de feixe 1

Divisor de Feixe de Deslocamento Lateral 650-900nm 50:50
Divisores de feixe óptico de prisma romboide 632,8 nm Deslocamento lateral Divisor de feixe 2

Divisor de Feixe de Deslocamento Lateral 900-1200nm 50:50
Divisores de feixe óptico de prisma romboide 632,8 nm Deslocamento lateral Divisor de feixe 3
