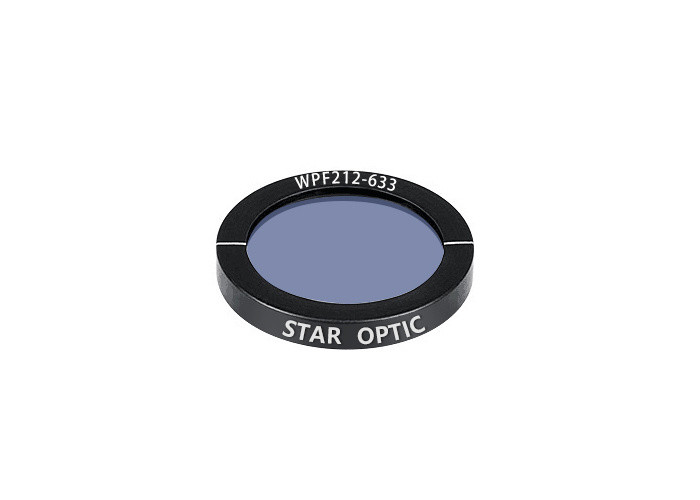

Placa de onda óptica de grande ângulo de campo 12,7 mm Placa de onda de ordem zero verdadeira

  • Large Feild Angle Optical Waveplate 12.7mm True Zero Order Waveplate
Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo WPF
Quantidade de ordem mínima 1 peça
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Placa de meia onda de ordem zero verdadeira λ/2 Material Quartzo cristalino + BK7
Retardo meia onda (λ/2) Modelo Cimentado
Característica principal Aceitação de grande ângulo Revestimento AR revestido em ambos os lados
Destacar

Placa de onda óptica de grande ângulo de campo

,

placa de onda óptica 12

,

7 mm
Deixe um recado
Descrição de produto

Placa de meia onda de ordem zero real Λ/2, grande ângulo de campo, para sistemas de imagem

Visão geral:

Comparando com o design normal de duas placas Placas de onda de ordem zero com uma espessura relativamente maior que reduz o ângulo de campo, as placas de onda de ordem zero verdadeiras são feitas de uma placa muito fina ou cimentada com um substrato BK7, o que garante o melhor ângulo de campo, temperatura e desempenho de comprimento de onda.O waveplate verdadeiro da ordem zero é amplamente utilizado no laboratório do laser e no instrumento óptico.Placa de onda de ordem zero verdadeira também é um caso ideal de placa de onda óptica para aplicações onde um grande ângulo de campo é necessário, como sistemas de imagem.





Características principais dePlaca de onda de ordem zero verdadeira:

  • Aceitação de grande ângulo
  • Sensibilidade a baixa temperatura
  • Ampla largura de banda espectral





Especificações gerais da placa de onda de ordem zero verdadeira:

Material Quartzo cristalino + BK7
Tolerância de dimensão +0,0/-0,2 mm
Qualidade da superfície 20/10 arranhar e cavar
Abertura clara >90% área central
Distorção de frente de onda <λ/8@632.8nm
Paralelismo <1 segundos de arco
Tolerância de Retardo <λ/300
onda padrão

meia onda(λ/2)
Revestimento Ambos os lados revestidos com AR, R <0,25% por face @ comprimento de onda central
Limiar de Dano >500mJ/cm2, 20ns, 20Hz @1064nm







Produtos padrão deOrdem zero verdadeiraλ/2Placa Meia Onda:

Número da peça Modelo

Diâmetro

(milímetros)

Retardo

(λ)

Comprimento de onda

(nm)

Abertura clara

(milímetros)
WPF212-633 Cimentado 12.7 λ/2 633 11.5
WPF225-633 Cimentado 25.4 λ/2 633 22.9
WPF212-780 Cimentado 12.7 λ/2 780 11.5
WPF225-780 Cimentado 25.4 λ/2 780 22.9
WPF212-795 Cimentado 12.7 λ/2 795 11.5
WPF225-795 Cimentado 25.4 λ/2 795 22.9
WPF212-852 Cimentado 12.7 λ/2 852 11.5
WPF225-852 Cimentado 25.4 λ/2 852 22.9
WPF212-894 Cimentado 12.7 λ/2 894 11.5
WPF225-894 Cimentado 25.4 λ/2 894 22.9
WPF212-1310 Cimentado 12.7 λ/2 1310 11.5
WPF225-1310 Cimentado 25.4 λ/2 1310 22.9
WPF212-1550 Cimentado 12.7 λ/2 1550 11.5
WPF225-1550 Cimentado 25.4 λ/2 1550 22.9







Gráfico de Retardo dePlaca de Onda de Ordem Zero Verdadeira:



Placa de onda de ordem zero 633nm Tur

Placa de onda óptica de grande ângulo de campo 12,7 mm Placa de onda de ordem zero verdadeira 0

Placa de onda de ordem zero 780nm Tur

Placa de onda óptica de grande ângulo de campo 12,7 mm Placa de onda de ordem zero verdadeira 1

Placa de onda de ordem zero 795nm Tur

Placa de onda óptica de grande ângulo de campo 12,7 mm Placa de onda de ordem zero verdadeira 2

Placa de onda de ordem zero 852nm Tur

Placa de onda óptica de grande ângulo de campo 12,7 mm Placa de onda de ordem zero verdadeira 3

Placa de onda de ordem zero 894nm Tur

Placa de onda óptica de grande ângulo de campo 12,7 mm Placa de onda de ordem zero verdadeira 4

Placa de onda de ordem zero 1310nm Ture

Placa de onda óptica de grande ângulo de campo 12,7 mm Placa de onda de ordem zero verdadeira 5

Placa de onda de ordem zero 1550nm Ture

Placa de onda óptica de grande ângulo de campo 12,7 mm Placa de onda de ordem zero verdadeira 6
