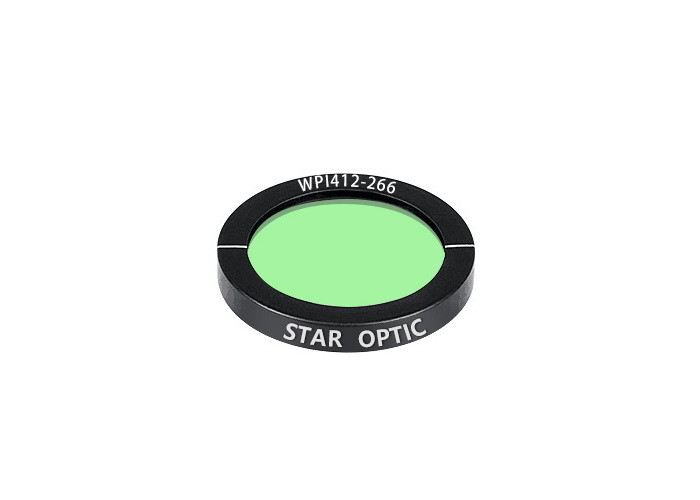

Placa de quarto de onda de ordem zero 266nm 20 Hz compatível com lasers de alta potência

  • 266nm Zero Order Quarter Wave Plate 20Hz Support High Power Lasers
Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo WPI
Quantidade de ordem mínima 5 unidades
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Placa de onda de quarto de λ/quarto de onda de ordem zero com espaçamento aéreo Função Converter polarização linear em polarização circular e vice-versa
Estrutura Estrutura de placa dupla com espaçamento de ar Característica principal Ampla largura de banda espectral de trabalho
Revestimento Ambos os lados revestidos com AR Ponto inicial de dano >10J/cm2, 20ns, 20Hz @1064nm
Destacar

Placa de quarto de onda de ordem zero de 266 nm

,

placa de quarto de onda de ordem zero 266 nm

,

placa de onda de quarto de ordem zero 20 Hz
Deixe um recado
Descrição de produto

Placa de onda de quarto de ordem λ/quarto de onda com espaçamento de ar zero, alto limite de dano

Visão geral:

A placa de onda de ordem zero com espaçamento de ar é construída colocando um anel de espaçamento entre as duas placas de onda multiordem para formar um vão de ar entre elas.O eixo lento de uma placa de onda é alinhado com o eixo rápido da outra placa de onda.Para atingir o retardo necessário, será necessário combinar cuidadosamente as diferenças de espessura das duas placas de onda de várias ordens.Para lasers de alta potência e aplicações que precisam suportar alto limite de dano, a placa de onda de ordem zero espaçada no ar é certamente uma boa escolha.





Principais Características do Air SpacedPlaca de onda de ordem zero:

  • Estrutura de placa dupla com espaçamento de ar
  • Ampla largura de banda espectral de trabalho
  • Superior em sensibilidade à temperatura e retardo estável do que placas de onda de ordem inferior
  • Suporta alto limite de dano e suporta lasers de alta potência





Especificações gerais da placa de onda de quarto de onda λ/4 de ordem zero com espaçamento aéreo:

Material Quartzo cristalino
Tolerância de dimensão +0,0/-0,2 mm
Qualidade da superfície 20/10 arranhar e cavar
Abertura clara >90% área central
Distorção de frente de onda <λ/8@632.8nm
Paralelismo <1 segundo de arco
Tolerância de Retardo <λ/300
onda padrão

quarto de onda (λ/4)
Revestimento Ambos os lados revestidos com AR, R <0,25% por face @ comprimento de onda central
Limiar de Dano >10J/cm2, 20ns, 20Hz @1064nm







Produtos padrão de ar espaçadoOrdem Zeroλ/4quarto de ondaPrato:

Número da peça Modelo

Diâmetro

(milímetros)

Retardo

(λ)

Comprimento de onda

(nm)

Abertura clara

(milímetros)
WPI412-266 Air Spaced 12.7 λ/4 266 11.5
WPI420-266 Air Spaced 20 λ/4 266 18
WPI425-266 Air Spaced 25.4 λ/4 266 22.9
WPI412-355 Air Spaced 12.7 λ/4 355 11.5
WPI420-355 Air Spaced 20 λ/4 355 18
WPI425-355 Air Spaced 25.4 λ/4 355 22.9
WPI412-405 Air Spaced 12.7 λ/4 405 11.5
WPI420-405 Air Spaced 20 λ/4 405 18
WPI425-405 Air Spaced 25.4 λ/4 405 22.9
WPI412-488 Air Spaced 12.7 λ/4 488 11.5
WPI420-488 Air Spaced 20 λ/4 488 18
WPI425-488 Air Spaced 25.4 λ/4 488 22.9
WPI412-532 Air Spaced 12.7 λ/4 532 11.5
WPI420-532 Air Spaced 20 λ/4 532 18
WPI425-532 Air Spaced 25.4 λ/4 532 22.9
WPI412-980 Air Spaced 12.7 λ/4 980 11.5
WPI420-980 Air Spaced 20 λ/4 980 18
WPI425-980 Air Spaced 25.4 λ/4 980 22.9
WPI412-1030 Air Spaced 12.7 λ/4 1030 11.5
WPI420-1030 Air Spaced 20 λ/4 1030 18
WPI425-1030 Air Spaced 25.4 λ/4 1030 22.9
WPI412-1053 Air Spaced 12.7 λ/4 1053 11.5
WPI420-1053 Air Spaced 20 λ/4 1053 18
WPI425-1053 Air Spaced 25.4 λ/4 1053 22.9
WP4212-1064 Air Spaced 12.7 λ/4 1064 11.5
WP4220-1064 Air Spaced 20 λ/4 1064 18
WP4225-1064 Air Spaced 25.4 λ/4 1064 22.9







Gráfico de Retardo de Ar EspaçadoPlaca de onda de ordem zero:



Placa de onda de ordem zero com espaçamento de ar de 266nm

Placa de quarto de onda de ordem zero 266nm 20 Hz compatível com lasers de alta potência 0


Placa de onda de ordem zero com espaçamento de ar de 355 nm

Placa de quarto de onda de ordem zero 266nm 20 Hz compatível com lasers de alta potência 1


Placa de onda de ordem zero com espaçamento de ar de 405nm

Placa de quarto de onda de ordem zero 266nm 20 Hz compatível com lasers de alta potência 2


Placa de onda de ordem zero com espaçamento de ar de 488 nm

Placa de quarto de onda de ordem zero 266nm 20 Hz compatível com lasers de alta potência 3

Placa de onda de ordem zero com espaçamento de ar de 532 nm

Placa de quarto de onda de ordem zero 266nm 20 Hz compatível com lasers de alta potência 4

Placa de onda de ordem zero com espaçamento de ar de 980nm

Placa de quarto de onda de ordem zero 266nm 20 Hz compatível com lasers de alta potência 5


Placa de onda de ordem zero com espaçamento de ar de 1030nm

Placa de quarto de onda de ordem zero 266nm 20 Hz compatível com lasers de alta potência 6


Placa de onda de ordem zero com espaçamento de ar de 1053nm

Placa de quarto de onda de ordem zero 266nm 20 Hz compatível com lasers de alta potência 7


Placa de onda de ordem zero com espaçamento de ar de 1064nm

Placa de quarto de onda de ordem zero 266nm 20 Hz compatível com lasers de alta potência 8
