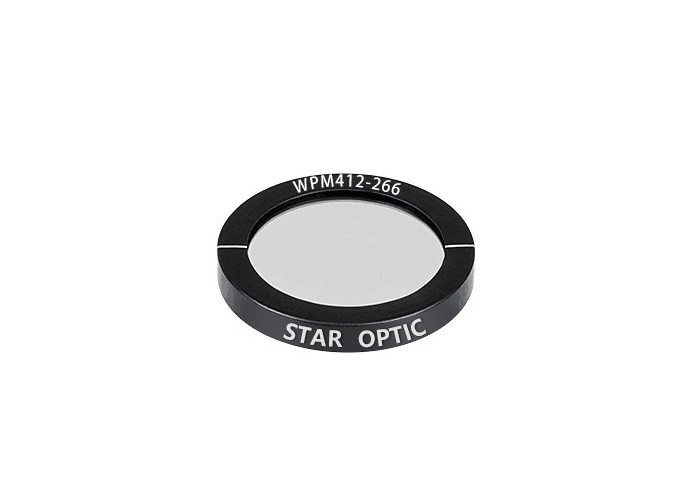

Placa de onda de um quarto de ordem múltipla de 980 nm Distorção boa da frente de onda

  • 980nm Multi Order Quarter Wave Plate Good Wavefront Distortion
Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo WPM
Quantidade de ordem mínima 1 peça
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Placa de onda de quarto de ordem múltipla λ/4 Ordem Pedido múltiplo
Sturcture Placa de quartzo de cristal único Comprimento de onda 266nm, 355nm, 532nm, 1064nm
Diâmetro 12,7 mm, 25,4 mm Superfície Ambas as superfícies revestidas com AR
Destacar

Placa de quarto de onda de ordem múltipla 980nm

,

placa de quarto de onda 980nm

,

placa de quarto de onda boa distorção de frente de onda
Deixe um recado
Descrição de produto

Placa de onda de quarto de ordem múltipla λ/4, alto limite de dano, baixo custo

Visão geral:

UMAPlaca de onda de ordem múltiplaé feito de um único cristal birrefrigente (o cristal de quartzo é o material mais comumente usado) que produz um múltiplo inteiro da retardabilidade nominal.Quarter Wave Plate é um dos tipos comuns de waveplates que converte luz polarizada linearmente em luz polarizada circularmente ou vice-versa.



Enquanto uma placa de onda de ordem múltipla produz um múltiplo inteiro de retardamento nominal, em contraste, uma placa de onda de ordem zero produz exatamente o retardo especificado.As placas de onda de múltiplas ordens têm limite para largura de banda de trabalho e o retardamento é mais sensível à temperatura, no entanto, para muitas aplicações onde sensibilidades aumentadas não são uma preocupação, elas são amplamente utilizadas devido à sua inegável vantagem econômica.







Principais características do Waveplate Multi Order:

  • Boa distorção de frente de onda e paralelismo do que placas de onda de estrutura combinada
  • Suporta alta potência
  • Alta precisão no retardo de fase
  • Custo eficiente e entrega rápida





Especificações GeraisDoPedido múltiploλ/4 TrimestrePlaca de onda:

Material Cristal Quartzo
Tolerância de dimensão +0,0/-0,2 mm
Qualidade da superfície 20/10 arranhar e cavar
Abertura clara >90% área central
Distorção de frente de onda <λ/8@632.8nm
Paralelismo <1 segundo de arco
Tolerância de Retardo <λ/100
onda padrão

quarto de onda (λ/4)
Revestimento Ambos os lados revestidos com AR, R <0,25% por face @ comprimento de onda central
Limiar de Dano >10J/cm2, 20ns, 20Hz @1064nm







Produtos padrão de vários pedidosλ/4 TrimestreAcenoPrato:

Número da peça

Diâmetro

(milímetros)

Retardo

(λ)

Comprimento de onda

(nm)

Abertura clara

(milímetros)
WPM412-266 12.7 λ/4 266 11.5
WPM425-266 25.4 λ/4 266 22.9
WPM412-355 12.7 λ/4 355 11.5
WPM425-355 25.4 λ/4 355 22.9
WPM412-405 12.7 λ/4 405 11.5
WPM425-405 25.4 λ/4 405 22.9
WPM412-488 12.7 λ/4 488 11.5
WPM425-488 25.4 λ/4 488 22.9
WPM412-532 12.7 λ/4 532 11.5
WPM425-532 25.4 λ/4 532 22.9
WPM412-633 12.7 λ/4 633 11.5
WPM425-633 25.4 λ/4 633 22.9
WPM412-780 12.7 λ/4 780 11.5
WPM425-780 25.4 λ/4 780 22.9
WPM412-800 12.7 λ/4 800 11.5
WPM425-800 25.4 λ/4 800 22.9
WPM412-980 12.7 λ/4 980 11.5
WPM425-980 25.4 λ/4 980 22.9
WPM412-1030 12.7 λ/4 1030 11.5
WPM425-1030 25.4 λ/4 1030 22.9
WPM412-1064 12.7 λ/4 1064 11.5
WPM425-1064 25.4 λ/4 1064 22.9
WPM412-1550 12.7 λ/4 1550 11.5
WPM425-1550 25.4 λ/4 1550 22.9







Gráfico de Retardo da Placa de Ondas de Múltiplas Ordens:



Placa de onda multiordem de 266nm

Placa de onda de um quarto de ordem múltipla de 980 nm Distorção boa da frente de onda 0

Placa de Onda Multiordem 355nm

Placa de onda de um quarto de ordem múltipla de 980 nm Distorção boa da frente de onda 1

Placa de Onda Multiordem 405nm

Placa de onda de um quarto de ordem múltipla de 980 nm Distorção boa da frente de onda 2

Placa de onda multiordem de 488nm

Placa de onda de um quarto de ordem múltipla de 980 nm Distorção boa da frente de onda 3

Placa de onda multiordem de 532nm

Placa de onda de um quarto de ordem múltipla de 980 nm Distorção boa da frente de onda 4

Placa de onda de ordem múltipla de 633 nm

Placa de onda de um quarto de ordem múltipla de 980 nm Distorção boa da frente de onda 5

Placa de onda multiordem de 780nm

Placa de onda de um quarto de ordem múltipla de 980 nm Distorção boa da frente de onda 6

Placa de onda multiordem de 800nm

Placa de onda de um quarto de ordem múltipla de 980 nm Distorção boa da frente de onda 7

Placa de onda multiordem de 980nm

Placa de onda de um quarto de ordem múltipla de 980 nm Distorção boa da frente de onda 8

Placa de onda de ordem múltipla de 1030 nm

Placa de onda de um quarto de ordem múltipla de 980 nm Distorção boa da frente de onda 9

Placa de onda de ordem múltipla de 1064nm

Placa de onda de um quarto de ordem múltipla de 980 nm Distorção boa da frente de onda 10

Placa de onda de ordem múltipla de 1550nm

Placa de onda de um quarto de ordem múltipla de 980 nm Distorção boa da frente de onda 11
