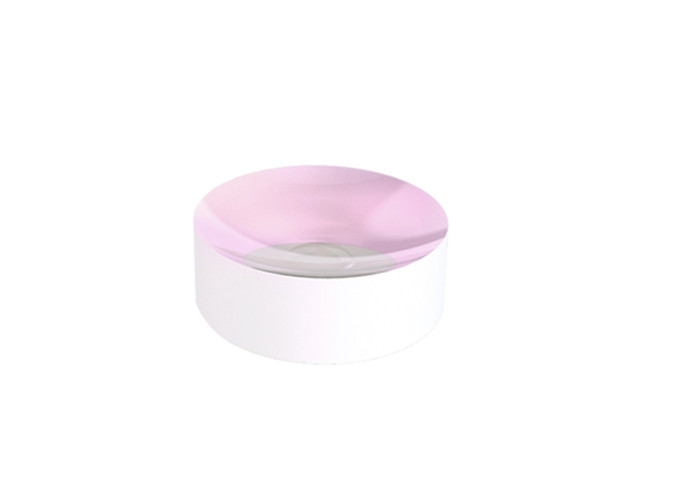

Espelhos ópticos de 532 nm 25,4 mm Plano de inspeção de espelho côncavo polido

  • 532nm Optical Mirrors 25.4mm Plano Concave Mirror Inspection Polished
Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo MIR-CC
Quantidade de ordem mínima 5 unidades
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Espelho côncavo dielétrico forma Plano côncavo
Substrato N-BK7 Uso Focando feixe de luz
Raio 50-1000 e personalizado disponível Revestimento Revestimento dielétrico HR em superfície curva
Destacar

Espelhos ópticos de 532 nm

,

espelhos ópticos de 25

,

4 mm
Deixe um recado
Descrição de produto

 Espelho côncavo dielétrico, espelho de foco de alta energia para 532nm e 1064nm

Visão geral:

Espelhos côncavos dielétricos (espelhos com foco dielétrico)são caracterizados por uma superfície côncava com revestimento metálico de alta reflexão.O revestimento reflexivo permite o foco de um feixe de luz.Os materiais de revestimento mais comuns incluem alumínio Al, ouro Au ou prata Ag.



Um requisito para um espelho de foco é quando nenhuma aberração cromática é permitida em uma ampla faixa espectral.Ainda outro caso de uso comum é a otimização de estanqueidade de um sistema óptico.

Os espelhos côncavos podem ser usados ​​de forma semelhante às lentes de foco.O tipo de imagem criada por um espelho de foco depende do raio da superfície côncava, bem como da distância de um objeto ao espelho.







Especificações gerais do espelho côncavo dielétrico:

Tolerância de dimensão +0,0/-0,2 mm
Tolerância de Espessura ±0,2 mm
Qualidade da superfície 60/40
Abertura clara >90%
Planicidade <λ/4@632.8nm
Centralização <3 minutos de arco
Revestimento

Revestimento de HR dielétrico de superfície côncava revestido,

superfície plana retificada ou inspeção polida
Limiar de Dano >5J/cm2, 20ns, 20Hz, @1064nm



Metal Coated Concave Mirror, Ideal for Focusing Ti:sapphire and Yb:doped Laser Pulses 0





Produtos padrão de espelho côncavo dielétrico:

Número da peça Material Diâmetro
(milímetros)		 Tc
(milímetros)		 Raio
(milímetros)		 Focal
(milímetros)		 Comprimento de onda
(nm)		 AOI
(°)
MIR25-CC-R-50-532 BK7 25.4 2 -50 25 524-532 0
MIR25-CC-R-100-532 BK7 25.4 2 -100 50 524-532 0
MIR25-CC-R-150-532 BK7 25.4 2 -150 75 524-532 0
MIR25-CC-R-200-532 BK7 25.4 2 -200 100 524-532 0
MIR25-CC-R-250-532 BK7 25.4 2 -250 125 524-532 0
MIR25-CC-R-300-532 BK7 25.4 2 -300 150 524-532 0
MIR25-CC-R-500-532 BK7 25.4 2 -500 250 524-532 0
MIR25-CC-R-1000-532 BK7 25.4 2 -1000 500 524-532 0
MIR50-CC-R-50-532 BK7 50,8 2 -50 25 524-532 0
MIR50-CC-R-100-532 BK7 50,8 2 -100 50 524-532 0
MIR50-CC-R-150-532 BK7 50,8 2 -150 75 524-532 0
MIR50-CC-R-200-532 BK7 50,8 2 -200 100 524-532 0
MIR50-CC-R-250-532 BK7 50,8 2 -250 125 524-532 0
MIR50-CC-R-300-532 BK7 50,8 2 -300 150 524-532 0
MIR50-CC-R-500-532 BK7 50,8 2 -500 250 524-532 0
MIR50-CC-R-1000-532 BK7 50,8 2 -1000 500 524-532 0
MIR25-CC-R-50-1064 BK7 25.4 2 -50 25 1047-1064 0
MIR25-CC-R-100-1064 BK7 25.4 2 -100 50 1047-1064 0
MIR25-CC-R-150-1064 BK7 25.4 2 -150 75 1047-1064 0
MIR25-CC-R-200-1064 BK7 25.4 2 -200 100 1047-1064 0
MIR25-CC-R-250-1064 BK7 25.4 2 -250 125 1047-1064 0
MIR25-CC-R-300-1064 BK7 25.4 2 -300 150 1047-1064 0
MIR25-CC-R-500-1064 BK7 25.4 2 -500 250 1047-1064 0
MIR25-CC-R-1000-1064 BK7 25.4 2 -1000 500 1047-1064 0
MIR50-CC-R-50-1064 BK7 50,8 2 -50 25 1047-1064 0
MIR50-CC-R-100-1064 BK7 50,8 2 -100 50 1047-1064 0
MIR50-CC-R-150-1064 BK7 50,8 2 -150 75 1047-1064 0
MIR50-CC-R-200-1064 BK7 50,8 2 -200 100 1047-1064 0
MIR50-CC-R-250-1064 BK7 50,8 2 -250 125 1047-1064 0
MIR50-CC-R-300-1064 BK7 50,8 2 -300 150 1047-1064 0
MIR50-CC-R-500-1064 BK7 50,8 2 -500 250 1047-1064 0
MIR50-CC-R-1000-1064 BK7 50,8 2 -1000 500 1047-1064 0







Gráficos de revestimento do espelho côncavo dielétrico:



Espelho côncavo dielétrico 524-532nm

Espelhos ópticos de 532 nm 25,4 mm Plano de inspeção de espelho côncavo polido 1



Espelho côncavo dielétrico 1047-1064nm

Espelhos ópticos de 532 nm 25,4 mm Plano de inspeção de espelho côncavo polido 2
