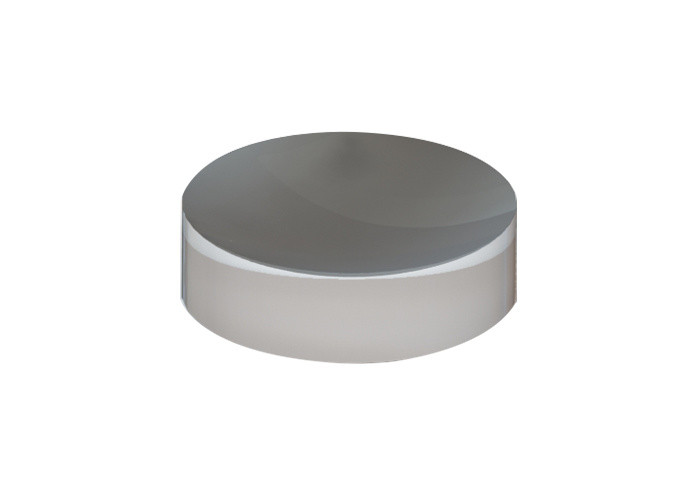

Espelhos ópticos com revestimento de metal Espelho de alumínio al côncavo convexo

  • Metal Coating Optical Mirrors Aluminum Al Concave Convex Mirror
Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo MIR
Quantidade de ordem mínima 5 unidades
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Espelho côncavo revestido de metal forma Plano côncavo
Característica AOI insensível em uma ampla faixa de onda Formulários Ideal para focalizar pulsos de laser dopados Ti:Safira e Yb:
Superfície Revestimento de metal em uma superfície, superfície traseira retificada ou inspeção polida Material de revestimento Al, Ag, Au
Destacar

Espelhos ópticos com revestimento de metal

,

espelhos ópticos alumínio Al

,

alumínio Al côncavo
Deixe um recado
Descrição de produto

Espelho côncavo revestido de metal, ideal para focalizar pulsos de laser dopados Ti:Safira e Yb:

Visão geral:

Espelhos côncavos revestidos de metal (espelhos de foco revestidos de metal) são caracterizados por uma superfície côncava com revestimento metálico de alta reflexão.O revestimento reflexivo permite o foco de um feixe de luz.Os materiais de revestimento mais comuns incluem alumínio Al, ouro Au ou prata Ag.



Um requisito para um espelho de foco é quando nenhuma aberração cromática é permitida em uma ampla faixa espectral.Ainda outro caso de uso comum é a otimização de estanqueidade de um sistema óptico.

Os espelhos côncavos podem ser usados ​​de forma semelhante às lentes de foco.O tipo de imagem criada por um espelho de foco depende do raio da superfície côncava, bem como da distância de um objeto ao espelho.







Especificações gerais do espelho côncavo revestido de metal:

Tolerância de dimensão +0,0/-0,2 mm
Tolerância de Espessura ±0,2 mm
Qualidade da superfície 60/40
Abertura clara >90%
Planicidade

<λ/4@632.8nm
Centralização <3 minutos de arco
Revestimento

Revestimento de metal em uma superfície, superfície traseira retificada ou inspeção polida



  • Alumínio melhorado: Ravg>90%@400-700nm
  • Alumínio protegido: Ravg>87%@400-1200nm
  • Alumínio com proteção UV: Ravg>80%@250-700nm
  • Prata Protegida: Ravg>95%@400-12000nm
  • Prata Aprimorada: Ravg>98,5%@700-1100nm
  • Ouro protegido: Ravg>98%@2000-12000nm
Limiar de Dano >1J/cm2, 20ns, 20Hz, @1064nm



Espelhos ópticos com revestimento de metal Espelho de alumínio al côncavo convexo 0



Produtos padrão de espelho côncavo revestido de metal:

Número da peça Material Diâmetro
(milímetros)		 Tc
(milímetros)		 Raio
(milímetros)		 Focal
(milímetros)		 Revestimento
PAL25-CC-R-50 BK7 25.4 2 -50 25 Alumínio Protegido
PAL25-CC-R-100 BK7 25.4 2 -100 50 Alumínio Protegido
PAL25-CC-R-150 BK7 25.4 2 -150 70 Alumínio Protegido
PAL25-CC-R-200 BK7 25.4 2 -200 100 Alumínio Protegido
PAL25-CC-R-250 BK7 25.4 2 -250 125 Alumínio Protegido
PAL25-CC-R-300 BK7 25.4 2 -300 150 Alumínio Protegido
PAL25-CC-R-500 BK7 25.4 2 -500 250 Alumínio Protegido
PAL25-CC-R-1000 BK7 25.4 2 -1000 500 Alumínio Protegido
EAL50-CC-R-50 BK7 25.4 2 -50 25 Alumínio melhorado
EAL50-CC-R-100 BK7 25.4 2 -100 50 Alumínio melhorado
EAL50-CC-R-150 BK7 25.4 2 -150 70 Alumínio melhorado
EAL50-CC-R-200 BK7 25.4 2 -200 100 Alumínio melhorado
EAL50-CC-R-250 BK7 25.4 2 -250 125 Alumínio melhorado
EAL50-CC-R-300 BK7 25.4 2 -300 150 Alumínio melhorado
EAL50-CC-R-500 BK7 25.4 2 -500 250 Alumínio melhorado
EAL50-CC-R-1000 BK7 25.4 2 -1000 500 Alumínio melhorado
UVPAL25-CC-R-50 BK7 25.4 2 -50 25 Alumínio com proteção UV
UVPAL25-CC-R-100 BK7 25.4 2 -100 50 Alumínio com proteção UV
UVPAL25-CC-R-150 BK7 25.4 2 -150 70 Alumínio com proteção UV
UVPAL25-CC-R-200 BK7 25.4 2 -200 100 Alumínio com proteção UV
UVPAL25-CC-R-250 BK7 25.4 2 -250 125 Alumínio com proteção UV
UVPAL25-CC-R-300 BK7 25.4 2 -300 150 Alumínio com proteção UV
UVPAL25-CC-R-500 BK7 25.4 2 -500 250 Alumínio com proteção UV
UVPAL25-CC-R-1000 BK7 25.4 2 -1000 500 Alumínio com proteção UV
PAG25-CC-R-50 BK7 25.4 2 -50 25 Prata Protegida
PAG25-CC-R-100 BK7 25.4 2 -100 50 Prata Protegida
PAG25-CC-R-150 BK7 25.4 2 -150 70 Prata Protegida
PAG-CC-R-200 BK7 25.4 2 -200 100 Prata Protegida
PAG25-CC-R-250 BK7 25.4 2 -250 125 Prata Protegida
PAG25-CC-R-300 BK7 25.4 2 -300 150 Prata Protegida
PAG25-CC-R-500 BK7 25.4 2 -500 250 Prata Protegida
PAG25-CC-R-1000 BK7 25.4 2 -1000 500 Prata Protegida
EAG25-CC-R-50 BK7 25.4 2 -50 25 Prata Aprimorada
EAG25-CC-R-100 BK7 25.4 2 -100 50 Prata Aprimorada
EAG25-CC-R-150 BK7 25.4 2 -150 70 Prata Aprimorada
EAG-CC-R-200 BK7 25.4 2 -200 100 Prata Aprimorada
EAG25-CC-R-250 BK7 25.4 2 -250 125 Prata Aprimorada
EAG25-CC-R-300 BK7 25.4 2 -300 150 Prata Aprimorada
EAG25-CC-R-500 BK7 25.4 2 -500 250 Prata Aprimorada
EAG25-CC-R-1000 BK7 25.4 2 -1000 500 Prata Aprimorada
PAU25-CC-R-50 BK7 25.4 2 -50 25 ouro protegido
PAU25-CC-R-100 BK7 25.4 2 -100 50 ouro protegido
PAU25-CC-R-150 BK7 25.4 2 -150 70 ouro protegido
PAU-CC-R-200 BK7 25.4 2 -200 100 ouro protegido
PAU25-CC-R-250 BK7 25.4 2 -250 125 ouro protegido
PAU25-CC-R-300 BK7 25.4 2 -300 150 ouro protegido
PAU25-CC-R-500 BK7 25.4 2 -500 250 ouro protegido
PAU25-CC-R-1000 BK7 25.4 2 -1000 500 ouro protegido







Gráficos de revestimento de espelho côncavo revestido de metal:



Revestimento de alumínio com proteção UV

Espelhos ópticos com revestimento de metal Espelho de alumínio al côncavo convexo 1

Rmédia> 80% @ 250-700nm



Revestimento de alumínio aprimorado

Espelhos ópticos com revestimento de metal Espelho de alumínio al côncavo convexo 2

Rmédia>90%@400-700 nm



Revestimento de alumínio protegido

Espelhos ópticos com revestimento de metal Espelho de alumínio al côncavo convexo 3

Rmédia>87% @ 400-1200nm





Revestimento de Prata Protegido

Espelhos ópticos com revestimento de metal Espelho de alumínio al côncavo convexo 4

Rmédia>95% @ 400-12000nm

Revestimento de prata aprimorado

Espelhos ópticos com revestimento de metal Espelho de alumínio al côncavo convexo 5

Rmédia> 98,5% @ 700-1100nm



Revestimento de ouro protegido

Espelhos ópticos com revestimento de metal Espelho de alumínio al côncavo convexo 6

Rmédia>98%@2000-12000nm
