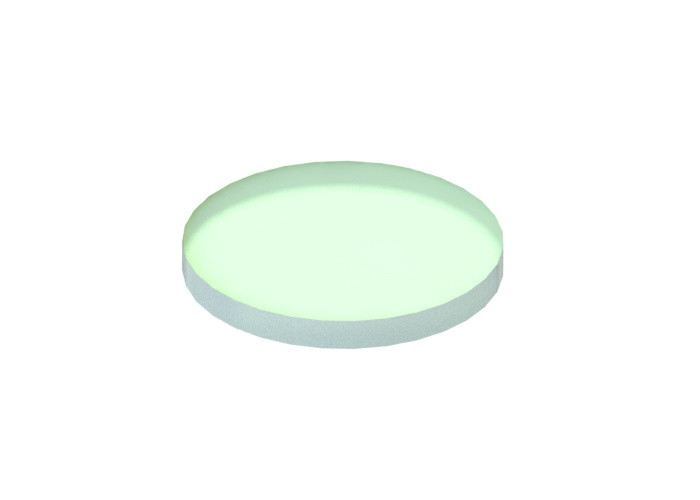

Espelhos ópticos 5J de alta refletividade Revestimentos de espelho de comprimento de onda duplo duráveis

  • 5J Optical Mirrors High Reflectivity Dual Wavelength Mirror Coatings Durable
Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo DLM
Quantidade de ordem mínima 5 unidades
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Espelho de linha laser duplo dielétrico Característica Alta refletividade em dois comprimentos de onda de linha de laser
Formulários Sistemas de laser onde dois harmônicos são usados Revestimento Revestimento altamente reflexivo dielétrico
AOI Normal e 45 graus Ponto inicial de dano >5J/cm2, 20ns, 20Hz, @1064nm
Destacar

Espelhos ópticos 5J

,

5J espelho de comprimento de onda duplo

,

espelhos ópticos de alta refletividade
Deixe um recado
Descrição de produto

Espelho de linha de laser duplo dielétrico, alta refletividade em dois comprimentos de onda de linha de laser

Visão geral:

Os espelhos de linha de laser duplo são refletores altamente eficientes otimizados para dois comprimentos de onda de linha de laser específicos e determinado ângulo de incidência (AOI).Essas pilhas de revestimento multicamadas ajudam a alcançar a maior refletividade possível em dois comprimentos de onda de linha de laser em normal ou 45 graus de incidência.Seus revestimentos são muito duráveis, tornando-os mais fáceis de limpar repetidamente e mais resistentes a danos causados ​​pelo laser.



Os espelhos de linha de laser duplo são uma escolha perfeita para sistemas de laser onde dois harmônicos são usados.







Especificações gerais do espelho de linha a laser duplo:

Tolerância de dimensão +0,0/-0,2 mm
Tolerância de Espessura ±0,2 mm
Qualidade da superfície 60/40
Abertura clara >90%
Planicidade λ/10@632.8nm por 25mm antes do revestimento
Revestimento

Revestimento altamente reflexivo em uma superfície, R>99%

superfície traseira retificada ou inspeção polida
Limiar de Dano >5J/cm2, 20ns, 20Hz, @1064nm







Produtos padrão do espelho de linha a laser duplo:

Número da peça Material Diâmetro
(milímetros)		 Espessura
(milímetros)		 Comprimento de onda
(nm)		 AOI
(°)
DLM1203-355-532-0 N-BK7 12.7 3 351-355 e 524-532 0
DLM1203-355-532-45 N-BK7 12.7 3 351-355 e 524-532 45
DLM2506-355-532-0 N-BK7 25.4 6.35 351-355 e 524-532 0
DLM2506-355-532-45 N-BK7 25.4 6.35 351-355 e 524-532 45
DLM5006-355-532-0 N-BK7 50,8 6.35 351-355 e 524-532 0
DLM5006-355-532-45 N-BK7 50,8 6.35 351-355 e 524-532 45
DLM1203-532-1064-0 N-BK7 12.7 3 524-532 e 1047-1064 0
DLM1203-532-1064-45 N-BK7 12.7 3 524-532 e 1047-1064 45
DLM2506-532-1064-0 N-BK7 25.4 6.35 524-532 e 1047-1064 0
DLM2506-532-1064-45 N-BK7 25.4 6.35 524-532 e 1047-1064 45
DLM5006-532-1064-0 N-BK7 50,8 6.35 524-532 e 1047-1064 0
DLM5006-532-1064-45 N-BK7 50,8 6.35 524-532 e 1047-1064 45
DLM1203-633-1064-0 N-BK7 12.7 3 633-660 e 1047-1064 0
DLM1203-633-1064-45 N-BK7 12.7 3 633-660 e 1047-1064 45
DLM2506-633-1064-0 N-BK7 25.4 6.35 633-660 e 1047-1064 0
DLM2506-633-1064-45 N-BK7 25.4 6.35 633-660 e 1047-1064 45
DLM5006-633-1064-0 N-BK7 50,8 6.35 633-660 e 1047-1064 0
DLM5006-633-1064-45 N-BK7 50,8 6.35 633-660 e 1047-1064 45







Gráficos de Revestimento de Linha Laser DuplaEspelho:



Espelho de linha laser duplo 351-355 e 524-532 nm

AOI 0°

Espelhos ópticos 5J de alta refletividade Revestimentos de espelho de comprimento de onda duplo duráveis 0



Espelho de linha laser duplo 351-355 e 524-532 nm

AOI 45°

Espelhos ópticos 5J de alta refletividade Revestimentos de espelho de comprimento de onda duplo duráveis 1



524-532nm e 1047-1064nm espelho de linha de laser duplo

AOI 0°

Espelhos ópticos 5J de alta refletividade Revestimentos de espelho de comprimento de onda duplo duráveis 2



524-532nm e 1047-1064nm espelho de linha de laser duplo

AOI 45°

Espelhos ópticos 5J de alta refletividade Revestimentos de espelho de comprimento de onda duplo duráveis 3



633-660nm e 1047-1064nm espelho de linha laser duplo

AOI 0°

Espelhos ópticos 5J de alta refletividade Revestimentos de espelho de comprimento de onda duplo duráveis 4



633-660nm e 1047-1064nm espelho de linha laser duplo

AOI 45°

Espelhos ópticos 5J de alta refletividade Revestimentos de espelho de comprimento de onda duplo duráveis 5
