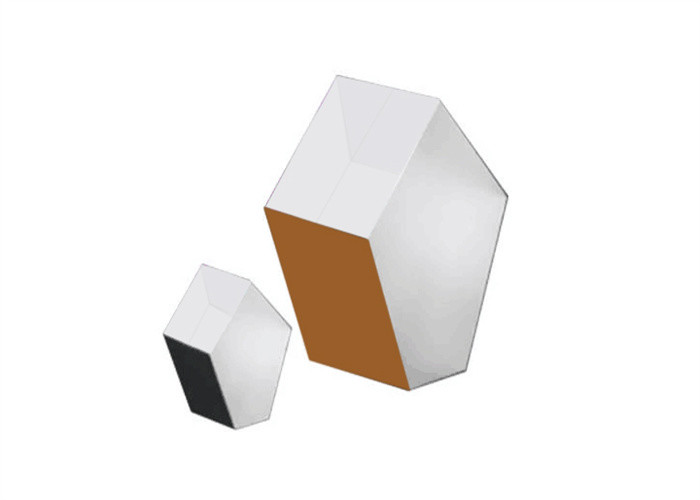

Prisma Penta de Desvio de 90 Graus

Penta Prisma, Prisma de Desvio de 90 Graus, Prisma de Imagem Direita

Visão geral:

UMAPenta Prismaé um prisma refletor de cinco lados usado para desviar um feixe de luz em uma constante de 90°, mesmo se o feixe de entrada não estiver a 90° do prisma.O feixe reflete dentro do prisma duas vezes, permitindo a transmissão de uma imagem através de um ângulo reto sem invertê-la (isto é, sem alterar a lateralidade da imagem) como faria um prisma ou espelho de ângulo reto comum.

As reflexões dentro do prisma não são causadas por reflexão interna total, pois os feixes incidem em um ângulo menor que o ângulo crítico (ângulo mínimo para reflexão interna total).Em vez disso, as duas faces são revestidas para fornecer superfícies espelhadas.As duas faces transmissoras opostas são frequentemente revestidas com um revestimento antirreflexo para reduzir reflexões espúrias.A quinta face do prisma não é usada opticamente, mas trunca o que de outra forma seria um ângulo estranho unindo as duas faces espelhadas.

Penta prisma é a ferramenta óptica ideal para definir um ângulo reto em um sistema óptico, nível de laser e alinhamento.

Especificações Gerais do Penta Prisma:

Material	BK7, sílica fundida de grau UV
Tolerância de dimensão	±0,2 mm
Tolerância de Desvio de 90°	30 segundos de arco
Planicidade	λ/4@632.8nm
Qualidade da superfície	60/40 arranhar e cavar
Abertura clara	>90%
Chanfro	Protetor <0,5 mm a 45°
Revestimento	Revestimento reflexivo de alumínio protegido Revestimento MgF2 AR de camada única no VIS

Produtos padrão do Penta Prisma:
