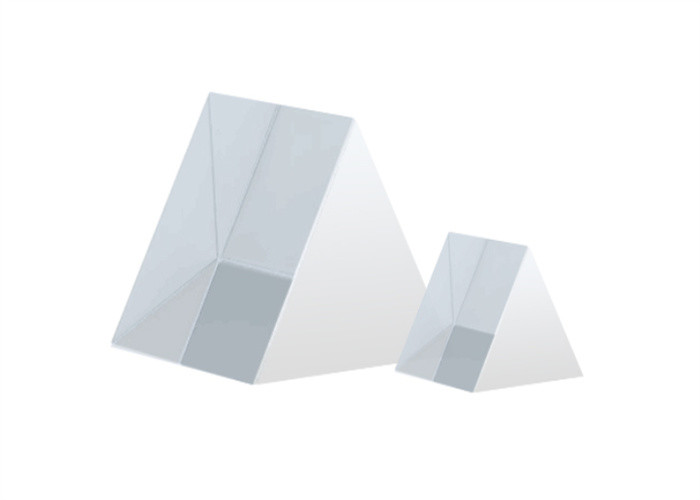

Prismas ópticos SF11 com dispersão equilateral para separação de comprimento de onda

Visão geral:

Prismas de dispersão equiláterostêm três lados de comprimentos iguais.Eles são usados ​​para aplicações de separação de comprimento de onda, como refração de luz branca em um efeito de padrão de arco-íris.

Dependendo do material usado, os prismas de dispersão equiláteros podem ser usados ​​em uma ampla faixa de comprimentos de onda.Oferecemos prismas de sílica fundida UV para uso no comprimento de onda ultravioleta, N-BK7 e outros materiais de alto índice como SF11 são usados ​​para aplicações visíveis.A Star Optic oferece prims de dispersão equilátero sem revestimento e com revestimento AR.Os revestimentos antirreflexo ajudam a melhorar a saída da luz, pois evitam a perda de luz devido à reflexão da superfície.

O feixe de saída geralmente forma um ângulo em relação ao feixe de entrada, dependendo esse ângulo do material do prisma, do comprimento de onda e do ângulo de incidência.

Especificações Gerais do Prisma Equilateral:

Material	BK7, sílica fundida de grau UV, SF11
Tolerância de dimensão	+0/-0,2 mm
Planicidade	λ/4@632.8nm
Tolerância de Ângulo de 60°	<3 minutos de arco
Superfície polida	Três superfícies laterais polidas
Qualidade da superfície	60/40 arranhar e cavar
Abertura clara	>90%
Chanfro	Protetor <0,5 mm a 45°
Revestimento	Sem revestimento, disponível

Produtos padrão do Prisma Equilateral:
