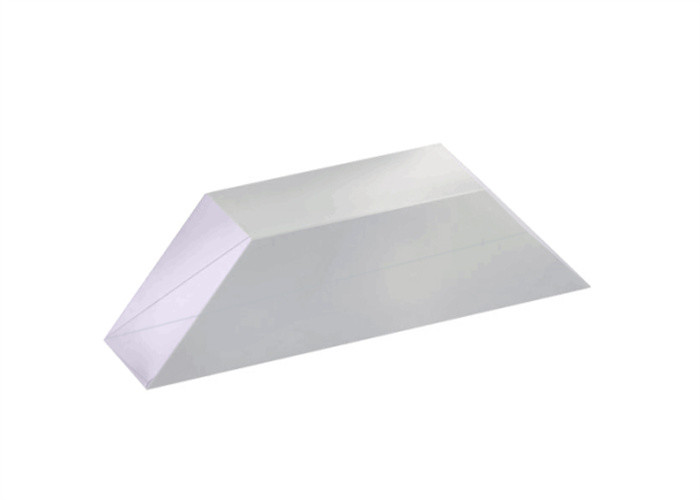

Prismas ópticos de imagem giratória Thorlabs Dove Prism retrorrefletido

  • Rotating Image Optical Prisms Thorlabs Dove Prism Retroreflect
Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo DOV
Quantidade de ordem mínima Negociável
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Prisma Dove Uso girar, inverter ou retrorrefletir uma imagem
uso de reflexão a luz incide na face mais longa Uso de rotação de imagem luz entrando em uma das faces inclinadas
Tolerância de ângulo < 3 minutos de arco Qualidade da superfície 60/40 arranhar e cavar
Destacar

Prismas ópticos de imagem rotativa

,

Prisma Thorlabs Dove Imagem rotativa

,

Retrorreflexão Prisma Thorlabs Dove
Deixe um recado
Descrição de produto

Prisma Dove, Imagem Rotativa

Visão geral:

UMAPrisma de pombaé usado para girar, inverter ou retrorrefletir uma imagem, dependendo do ângulo de rotação do prisma e da superfície através da qual a luz entra no prisma.



Rotação de imagem

Um feixe de luz viajando paralelamente ao eixo longitudinal, entrando em uma das faces inclinadas do prisma sofre reflexão interna total do interior da face mais longa (inferior) e emerge da face inclinada oposta.As imagens que passam pelo prisma são invertidas (espelhadas) e, como ocorre apenas uma reflexão, a imagem também é invertida, mas não transposta lateralmente.



Retrorreflexão

Quando a luz incide na face mais longa, o prisma Dove atua como um retrorrefletor ou um prisma de ângulo reto.A luz sai paralela à luz de entrada (independente do ângulo de incidência) e é invertida em 180°







Especificações gerais do Dove Prism:

Material BK7 Prismas ópticos de imagem giratória Thorlabs Dove Prism retrorrefletido 0
Tolerância de dimensão ±0,2 mm
Planicidade λ/4@632.8nm
Tolerância de Ângulo <3 minutos de arco
Qualidade da superfície 60/40 arranhar e cavar
Abertura clara >90%
Chanfro Protetor <0,5 mm a 45°
Revestimento Sem revestimento, disponível







Produtos padrão de Dove Prism:

PN. Material

UMA

(milímetros)

B

(milímetros)

h

(milímetros)
DOV0505 N-BK7 21.1 5,0 5,0
DOV1010 N-BK7 42.3 10,0 10,0
DOV1515 N-BK7 63,4 15,0 15,0
DOV2020 N-BK7 80,0 20,0 20,0
