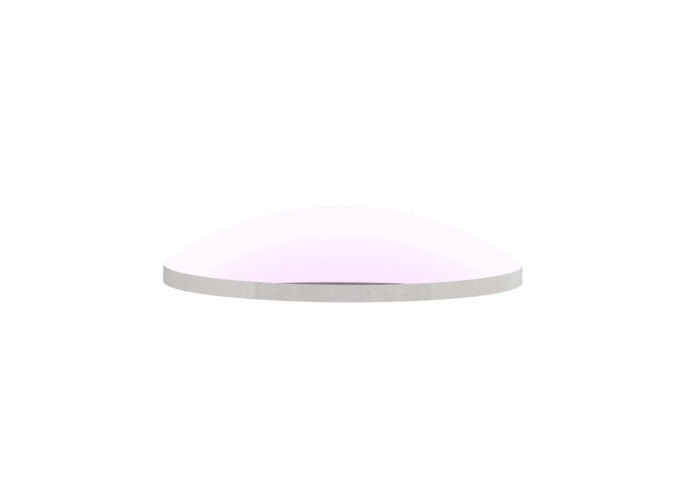

Lente Esférica Convexa N-BK7

  • N-BK7 Convex Spherical Lens
  • N-BK7 Convex Spherical Lens
Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo PCX
Quantidade de ordem mínima 5 unidades
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Lente esférica plano convexa (PCX) N-BK7 Material N-BK7
Formulários emissores, detectores, lasers e fibra ótica. Tamanho 12,7 mm, 25,4 mm, 50,8 mm
Característica Plano Convexo Esférico Qualidade da superfície 60/40 arranhar e cavar
Destacar

Lente esférica convexa N-BK7

,

luz de foco de lente esférica convexa

,

lente de vidro esférica N-BK7
Deixe um recado
Descrição de produto

Lente esférica plano convexa (PCX), N-BK7, luz de foco

Visão geral:

As lentes Plano-Convex (PCX) têm uma distância focal positiva, podem focalizar um feixe colimado ou colimar a luz de uma fonte pontual, tornando-as ideais para coletar e focalizar a luz em aplicações de imagem.A Star Optic fornece lentes Plano-Convexas fabricadas com N-BK7 compatível com RoHS, sílica fundida com UV, N-SF11, CaF2, Si, Ge, ZnSe e Safira.Nossas lentes Plano-Convexas também são usadas em aplicações que envolvem emissores, detectores, lasers e fibra ótica.



Lente Esférica Convexa N-BK7 0







Especificações gerais da lente esférica plano convexa (PCX) N-BK7:

Material N-BK7 Lente Esférica Convexa N-BK7 1
Comprimento de Onda de Desenho 546,1nm
Planicidade da Superfície N<3(0,5)@632,8nm
Qualidade da superfície 60/40 scratch-Dig
tolerância de diâmetro +0/-0,2 mm
Tolerância de Espessura ±0,2 mm
Centralização <3 minutos de arco
Tolerância de distância focal ±2%
Abertura clara >90%
Chanfro Protetor <0,5 mm x 45°







Produtos padrão da lente esférica plano convexa (PCX) N-BK7:

Número da peça Material D
(milímetros)		 f
(milímetros)		 R1
(milímetros)		 Tc
(milímetros)		 Te
(milímetros)
PCXD12F25 N-BK7 12.7 25.4 13.18 3.6 2
PCXD12F30 N-BK7 12.7 30 15.56 3.4 2
PCXD12F40 N-BK7 12.7 40 20.75 3 2
PCXD12F50 N-BK7 12.7 50 25,94 2.8 2
PCXD12F75 N-BK7 12.7 75 38,9 2.5 2
PCXD12F100 N-BK7 12.7 100 51,87 2.4 2
PCXD12F150 N-BK7 12.7 150 77,81 2.3 2
PCXD12F200 N-BK7 12.7 200 103,74 2.2 2
PCXD12F250 N-BK7 12.7 250 129,68 2.2 2
PCXD12F300 N-BK7 12.7 300 155,62 2.1 2
PCXD12F500 N-BK7 12.7 500 259,36 2.1 2
PCXD12F1000 N-BK7 12.7 1000 518,72 2.1 2
PCXD12F2000 N-BK7 12.7 2000 1037.44 2.1 2
PCXD25F25 N-BK7 25.4 25.4 13.18 11.7 2
PCXD25F30 N-BK7 25.4 30 15.56 8.6 2
PCXD25F40 N-BK7 25.4 40 20.75 6.3 2
PCXD25F50 N-BK7 25.4 50 25,94 5.3 2
PCXD25F75 N-BK7 25.4 75 38,9 4.1 2
PCXD25F100 N-BK7 25.4 100 51,87 3.6 2
PCXD25F150 N-BK7 25.4 150 77,81 3 2
PCXD25F200 N-BK7 25.4 200 103,74 2.8 2
PCXD25F250 N-BK7 25.4 250 129,68 2.6 2
PCXD25F300 N-BK7 25.4 300 155,62 2.5 2
PCXD25F500 N-BK7 25.4 500 259,36 2.3 2
PCXD25F1000 N-BK7 25.4 1000 518,72 2.2 2
PCXD25F2000 N-BK7 25.4 2000 1037.44 2.1 2
PCXD38F50 N-BK7 38.1 50 25,94 11.3 3
PCXD38F75 N-BK7 38.1 75 38,9 7 3
PCXD38F100 N-BK7 38.1 100 51,87 6.6 3
PCXD38F150 N-BK7 38.1 150 77,81 5.4 3
PCXD38F200 N-BK7 38.1 200 103,74 4.8 3
PCXD38F250 N-BK7 38.1 250 129,68 4.4 3
PCXD38F300 N-BK7 38.1 300 155,62 4.2 3
PCXD38F500 N-BK7 38.1 500 259,36 3.7 3
PCXD38F1000 N-BK7 38.1 1000 518,72 3.4 3
PCXD38F2000 N-BK7 38.1 2000 1037.44 3.2 3
PCXD50F100 N-BK7 50,8 100 51,87 9.6 3
PCXD50F150 N-BK7 50,8 150 77,81 7.3 3
PCXD50F200 N-BK7 50,8 200 103,74 6.2 3
PCXD50F250 N-BK7 50,8 250 129,68 5.5 3
PCXD50F300 N-BK7 50,8 300 155,62 5.1 3
PCXD50F500 N-BK7 50,8 500 259,36 4.2 3
PCXD50F1000 N-BK7 50,8 1000 518,72 3.6 3
PCXD50F2000 N-BK7 50,8 2000 1037.44 3.3 3







Opções de revestimento de lentes esféricas plano convexas (PCX) N-BK7:

As lentes plano convexas padrão acima da Star Optic não são revestidas.Para reduzir a quantidade de luz refletida de cada superfície da lente, também estão disponíveis revestimentos antirreflexo, incluindo camada de cantor MgF2, revestimento AR multicamada, revestimento AR multicamada de banda larga e revestimento AR de comprimento de onda duplo.



Revestimento MgF2 de Camada Única Revestimento antirreflexo multicamada
Positive Meniscus Lenses 1 Positive Meniscus Lenses 2



Revestimento Antirreflexo Boradband



Revestimento antirreflexo de comprimento de onda duplo
Positive Meniscus Lenses 3 Positive Meniscus Lenses 4







Opções de montagem para lentes esféricas Plano Convex (PCX):

As lentes plano convexas padrão acima da Star Optic não são montadas.No entanto, podemos fornecer montagem fixa e montagem ajustável para nossas lentes.



Montagem de lente fixa



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

Montagem de lente ajustável



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







Personalize sua própria lente:

Você tem total liberdade de design e podemos trabalhar com designs complexos para obter exatamente o que você precisa, incluindo design óptico, design mecânico e design de revestimento óptico.



Zemax Design

Positive Meniscus Lenses 9

Zemax Design

Positive Meniscus Lenses 10



Solidworks Design

Positive Meniscus Lenses 11



Design de Revestimento de Filme Fino

Positive Meniscus Lenses 12
