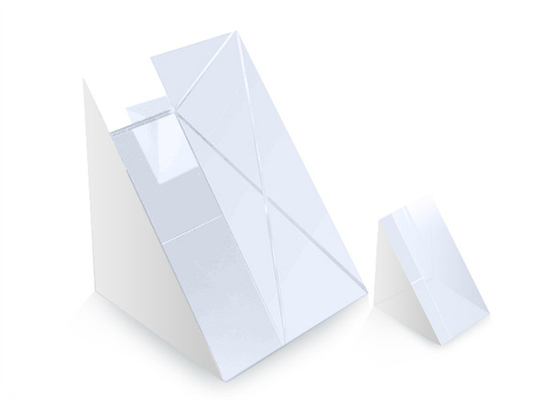

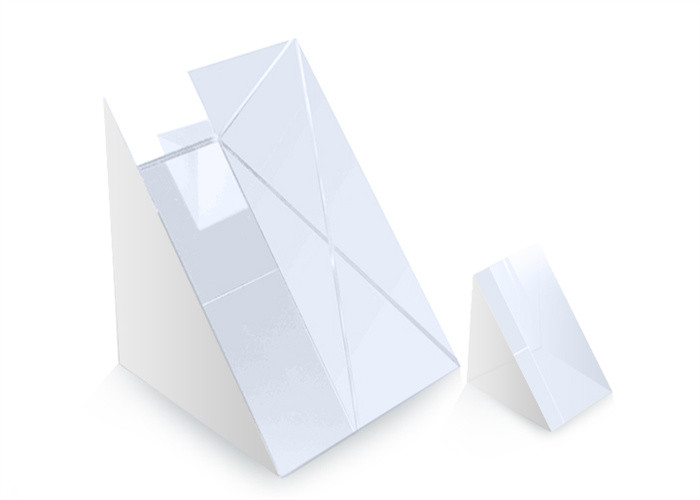

Prisma de ângulo reto N-BK7

  • N-BK7 Right Angle Prism
  • N-BK7 Right Angle Prism
Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo rap
Quantidade de ordem mínima Negociável
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Prisma de ângulo reto Uso desviar um caminho de luz em 90° ou 180°
Dimensão 2x2mm~50,8x50,8mm e personalizado disponível Tolerância de ângulo <30 segundos de arco
Nivelamento λ/4@632.8nm Qualidade da superfície 60/40arranhar e cavar
Destacar

N-BK7 Espelho de prisma de ângulo reto

,

sílica fundida com UV de prisma de ângulo reto

,

prisma de ângulo reto N-BK7
Deixe um recado
Descrição de produto

Prisma de ângulo reto, prisma de ângulo reto N-BK7, prisma de ângulo reto sem revestimento de sílica fundida UV

Visão geral:

Prismas de ângulo retopode ser usado para desviar um caminho de luz em 90° ou 180°, dependendo de qual superfície é usada como entrada para a fonte de luz.



Devido à reflexão interna total (TIR), quando a luz de entrada incide em uma das pernas do prisma, ela sofre TIR no limite vidro/ar da hipotenusa e sai pela outra perna do prisma.Isso mostra como o prisma de ângulo reto pode ser usado como um refletor de 90°.



Quando a luz de entrada incide na face da hipotenusa, ela sofre TIR no limite vidro/ar nas pernas do prisma.Ele sofre TIR uma segunda vez na próxima perna do prisma e sai da hipotenusa em um caminho paralelo ao do feixe de entrada.Isso mostra como o prisma de ângulo reto pode ser usado como um retrorrefletor de 180°.



Prisma de ângulo reto N-BK7 0







Especificações gerais do prisma de ângulo reto:

Material BK7, sílica fundida de grau UV Prisma de ângulo reto N-BK7 1
Tolerância de dimensão ±0,2 mm
Tolerância de Ângulo Consulte a lista abaixo
Planicidade λ/4@632,8 nm por 25 mm
Erro piramidal <3 minutos de arco
Perpendicularidade <15 minutos de arco
Qualidade da superfície 60/40arranhar e cavar
Abertura clara >90%
Chanfro protetor
Revestimento Sem revestimento, mediante solicitação









Produtos padrão do Prisma de Ângulo Reto:

Número da peça. Material A=B(mm) C (mm) Tolerância de ângulo
RAP0202-3m N-BK7 2*2 2 <3 arco min
RAP0303-3m N-BK7 3*3 3 <3 arco min
RAP0505-3m N-BK7 5*5 5 <3 arco min
RAP1010-3m N-BK7 10*10 10 <3 arco min
RAP1212-3m N-BK7 12,7*12,7 12.7 <3 arco min
RAP1515-3m N-BK7 15*15 15 <3 arco min
RAP2020-3m N-BK7 20*20 20 <3 arco min
RAP2525-3m N-BK7 25,4*25,4 25.4 <3 arco min
RAP3030-3m N-BK7 30*30 30 <3 arco min
RAP3838-3m N-BK7 38,1*38,1 38.1 <3 arco min
RAP5050-3m N-BK7 50,8*50,8 50,8 <3 arco min
RAP0202-30s N-BK7 2*2 2 <30 segundos de arco
RAP0303-30s N-BK7 3*3 3 <30 segundos de arco
RAP0505-30s N-BK7 5*5 5 <30 segundos de arco
RAP1010-30s N-BK7 10*10 10 <30 segundos de arco
RAP1212-30s N-BK7 12,7*12,7 12.7 <30 segundos de arco
RAP1515-30s N-BK7 15*15 15 <30 segundos de arco
RAP2020-30s N-BK7 20*20 20 <30 segundos de arco
RAP2525-30s N-BK7 25,4*25,4 25.4 <30 segundos de arco
RAP3030-30s N-BK7 30*30 30 <30 segundos de arco
RAP3838-30s N-BK7 38,1*38,1 38.1 <30 segundos de arco
RAP5050-30s N-BK7 50,8*50,8 50,8 <30 segundos de arco
RAP0202-3m-FS UVFS 2*2 2 <3 arco min
RAP0303-3m-FS UVFS 3*3 3 <3 arco min
RAP0505-3m-FS UVFS 5*5 5 <3 arco min
RAP1010-3m-FS UVFS 10*10 10 <3 arco min
RAP1212-3m-FS UVFS 12,7*12,7 12.7 <3 arco min
RAP1515-3m-FS UVFS 15*15 15 <3 arco min
RAP2020-3m-FS UVFS 20*20 20 <3 arco min
RAP2525-3m-FS UVFS 25,4*25,4 25.4 <3 arco min
RAP3030-3m-FS UVFS 30*30 30 <3 arco min
RAP3838-3m-FS UVFS 38,1*38,1 38.1 <3 arco min
RAP5050-3m-FS UVFS 50,8*50,8 50,8 <3 arco min
RAP0202-30s-FS UVFS 2*2 2 <30 segundos de arco
RAP0303-30s-FS UVFS 3*3 3 <30 segundos de arco
RAP0505-30s-FS UVFS 5*5 5 <30 segundos de arco
RAP1010-30s-FS UVFS 10*10 10 <30 segundos de arco
RAP1212-30s-FS UVFS 12,7*12,7 12.7 <30 segundos de arco
RAP1515-30s-FS UVFS 15*15 15 <30 segundos de arco
RAP2020-30s-FS UVFS 20*20 20 <30 segundos de arco
RAP2525-30s-FS UVFS 25,4*25,4 25.4 <30 segundos de arco
RAP3030-30s-FS UVFS 30*30 30 <30 segundos de arco
RAP3838-30s-FS UVFS 38,1*38,1 38.1 <30 segundos de arco
RAP5050-30s-FS UVFS 50,8*50,8 50,8 <30 segundos de arco
