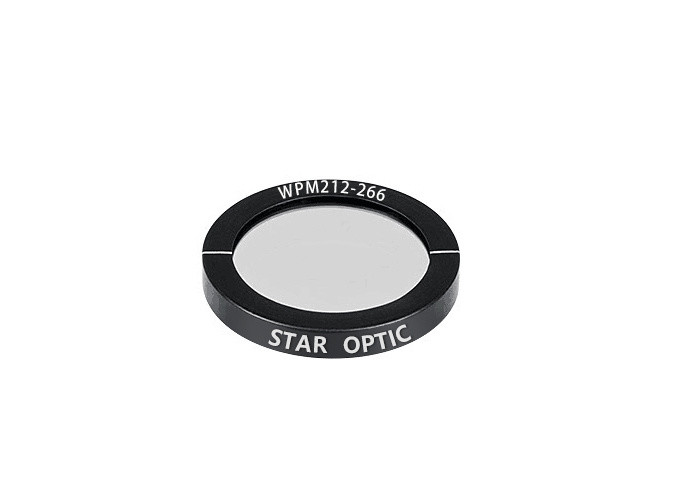

Placa de onda de meio quarto λ/2 266 nm

  • λ/2 Half Quarte Wave Plate 266nm
Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo WPM
Quantidade de ordem mínima 1 peça
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Placa de Meia Onda de Ordem Múltipla λ/2 Constructure Única placa
Material Crystal Quartz Revestimento Revestimento AR de alta potência
Ponto inicial de dano >10J/cm2, 20ns, 20Hz @1064nm Cosmético 20/10 arranhar e cavar
Destacar

Placa de meia onda λ/2

,

placa de quarto de onda 266 nm

,

placa de meia onda de 266 nm
Deixe um recado
Descrição de produto

Placa de meia onda de ordem múltipla λ/2, alto limite de dano, baixo custo

Visão geral:

Placa de onda de ordem múltipla significa o fato de que o retardamento de um caminho de luz sofrerá um certo número de deslocamentos de comprimento de onda completos, além do retardamento de design fracionário.Placas de meia onda são normalmente usadas para girar a polarização da luz.

O efeito líquido da placa de onda de ordem múltipla no comprimento de onda do projeto é basicamente o mesmo da placa de onda de ordem zero.Mas a largura de banda óptica é limitada.Além disso, o retardamento tem uma maior sensibilidade à temperatura.No entanto, em comparação com as placas de onda de ordem zero, as placas de onda multiordem são uma solução mais econômica para muitas aplicações em que o aumento da sensibilidade não é um problema.





Principais características da placa de onda de vários pedidos:

  • Boa distorção e paralelismo da frente de onda
  • Limite de dano alto
  • Retardo de fase de alta precisão
  • Tamanho grande disponível e entrega rápida
  • Solução econômica





Especificações GeraisDoPedido múltiploλ/2Placa de meia onda:

Material Cristal Quartzo
Tolerância de dimensão +0,0/-0,2 mm
Qualidade da superfície 20/10 arranhar e cavar
Abertura clara >90% área central
Distorção de frente de onda <λ/8@632.8nm
Paralelismo <1 segundo de arco
Tolerância de Retardo <λ/100
onda padrão

meia onda(λ/2)
Revestimento Ambos os lados revestidos com AR, R <0,25% por face @ comprimento de onda central
Limiar de Dano >10J/cm2, 20ns, 20Hz @1064nm







Produtos padrão de vários pedidosλ/2Placa de meia onda:

Número da peça

Diâmetro

(milímetros)

Retardo

(λ)

Comprimento de onda

(nm)

Abertura clara

(milímetros)
WPM212-266 12.7 λ/2 266 11.5
WPM225-266 25.4 λ/2 266 22.9
WPM212-355 12.7 λ/2 355 11.5
WPM225-355 25.4 λ/2 355 22.9
WPM212-405 12.7 λ/2 405 11.5
WPM225-405 25.4 λ/2 405 22.9
WPM212-488 12.7 λ/2 488 11.5
WPM225-488 25.4 λ/2 488 22.9
WPM212-532 12.7 λ/2 532 11.5
WPM225-532 25.4 λ/2 532 22.9
WPM212-633 12.7 λ/2 633 11.5
WPM225-633 25.4 λ/2 633 22.9
WPM212-780 12.7 λ/2 780 11.5
WPM225-780 25.4 λ/2 780 22.9
WPM212-800 12.7 λ/2 800 11.5
WPM225-800 25.4 λ/2 800 22.9
WPM212-980 12.7 λ/2 980 11.5
WPM225-980 25.4 λ/2 980 22.9
WPM212-1030 12.7 λ/2 1030 11.5
WPM225-1030 25.4 λ/2 1030 22.9
WPM212-1064 12.7 λ/2 1064 11.5
WPM225-1064 25.4 λ/2 1064 22.9
WPM212-1550 12.7 λ/2 1550 11.5
WPM225-1550 25.4 λ/2 1550 22.9







Gráfico de Retardo da Placa de Ondas de Múltiplas Ordens:

Placa de onda multiordem de 266nm

Placa de onda de meio quarto λ/2 266 nm 0

Placa de Onda Multiordem 355nm

Placa de onda de meio quarto λ/2 266 nm 1

Placa de Onda Multiordem 405nm

Placa de onda de meio quarto λ/2 266 nm 2

Placa de onda multiordem de 488nm

Placa de onda de meio quarto λ/2 266 nm 3

Placa de onda multiordem de 532nm

Placa de onda de meio quarto λ/2 266 nm 4

Placa de onda de ordem múltipla de 633 nm

Placa de onda de meio quarto λ/2 266 nm 5

Placa de onda multiordem de 780nm

Placa de onda de meio quarto λ/2 266 nm 6

Placa de onda multiordem de 800nm

Placa de onda de meio quarto λ/2 266 nm 7

Placa de onda multiordem de 980nm

Placa de onda de meio quarto λ/2 266 nm 8

Placa de onda de ordem múltipla de 1030 nm

Placa de onda de meio quarto λ/2 266 nm 9

Placa de onda de ordem múltipla de 1064nm

Placa de onda de meio quarto λ/2 266 nm 10

Placa de onda de ordem múltipla de 1550nm

Placa de onda de meio quarto λ/2 266 nm 11
