Grande angular banda larga espelho dielétrico refletor laser de amplo espectro 20 Hz

  • Wide Angle Broadband Dielectric Mirror Broad Spectrum Laser Reflector 20Hz
Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo BDM
Quantidade de ordem mínima 5 unidades
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Espelho Dielétrico de Banda Larga Material N-BK7 ou UVFS
Faixa de comprimento de onda UV, VIS e IR Diâmetro 12,7 mm, 25,4 mm
Nivelamento de superfície <λ/10@633nm Refltância Média>99,5%
Destacar

Espelho dielétrico de banda larga de ângulo amplo

,

espelho dielétrico de banda larga 20 Hz

,

refletor laser de 20 Hz
Deixe um recado
Descrição de produto



Visão geral:

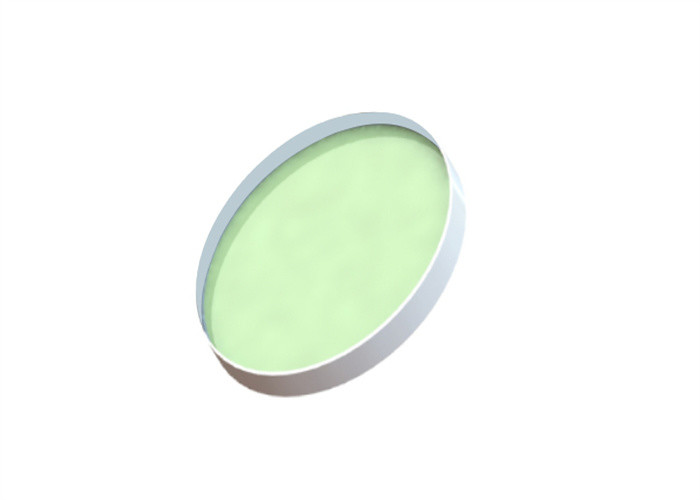

DielétricoBanda largaEspelhosfornecem um desempenho otimizado em ampla faixa de comprimento de onda e amplo ângulo de incidência (AOI).Essas pilhas de revestimento multicamadas ajudam a obter a maior refletividade possível na região de amplo espectro com incidência normal a 45 graus.Portanto, eles são ideais para direcionamento de feixe ou aplicações de reflexão utilizando múltiplas fontes de laser.

Os revestimentos são fornecidos por Ion Beam Sputtering (IBS) ou evaporação por feixe de elétrons com/sem técnicas de revestimento de assistência de íons.Estão disponíveis revestimentos dielétricos com alta refletividade superior a 99% na faixa de 0,19 - 20 µm.Eles são significativamente melhores do que os espelhos revestidos de metal e aumentam o desempenho do sistema minimizando a perda de energia.



Especificações Gerais deDielétricoBanda largaEspelho:

Material Vidro óptico BK7 Grau A, sílica fundida de grau UV
Tolerância de dimensão +0,0/-0,2 mm
Tolerância de Espessura ±0,2 mm
Abertura clara >90%
Qualidade da superfície 60/40 raspar e cavar
Planicidade <λ/10@633nm por 25mm
Chanfro Protegido <0,5mmx45deg
Revestimento

Revestimento dielétrico HR em uma superfície, Ravg>99,5% para polarização aleatória, superfície traseira retificada ou inspeção polida
Limiar de Dano >5J/cm2, 20ns, 20Hz, @1064nm




Produtos padrão de espelho dielétrico de banda larga:

Número da peça Material Diâmetro
(milímetros)		 Espessura
(milímetros)		 Comprimento de onda
(nm)		 AOI
(°)
BDM1203-350-400 BK7 12.7 3.0 350-400 0-45
BDM2506-350-400 BK7 25.4 6.4 350-400 0-45
BDM5006-350-400 BK7 50,8 6.4 350-400 0-45
BDM1203-400-750 BK7 12.7 3.0 400-750 0-45
BDM2506-400-750 BK7 25.4 6.4 400-750 0-45
BDM5006-400-750 BK7 50,8 6.4 400-750 0-45
BDM1203-750-1100 BK7 12.7 3.0 750-1100 0-45
BDM2506-750-1100 BK7 25.4 6.4 750-1100 0-45
BDM5006-750-1100 BK7 50,8 6.4 750-1100 0-45
BDM1203-1280-1600 BK7 12.7 3.0 1280-1600 0-45
BDM2506-1280-1600 BK7 25.4 6.4 1280-1600 0-45
BDM5006-1280-1600 BK7 50,8 6.4 1280-1600 0-45




Gráficos de Revestimento deDielétricoBanda largaEspelho:



350-400nmDielétricoBanda largaEspelho AOI0°

Grande angular banda larga espelho dielétrico refletor laser de amplo espectro 20 Hz 0



350-400nmDielétricoBanda largaEspelho AOI45°

Grande angular banda larga espelho dielétrico refletor laser de amplo espectro 20 Hz 1



400-750nmDielétrico de Banda LargaEspelho AOI0°

Grande angular banda larga espelho dielétrico refletor laser de amplo espectro 20 Hz 2



400-750nmDielétricoEspelho de banda larga AOI45°

Grande angular banda larga espelho dielétrico refletor laser de amplo espectro 20 Hz 3



750-1100nmDielétrico de Banda LargaEspelho AOI0°

Grande angular banda larga espelho dielétrico refletor laser de amplo espectro 20 Hz 4



750-1100nmDielétrico de Banda LargaEspelho AOI45°

Grande angular banda larga espelho dielétrico refletor laser de amplo espectro 20 Hz 5



1280-1600nmDielétrico de Banda LargaEspelho AOI0°

Grande angular banda larga espelho dielétrico refletor laser de amplo espectro 20 Hz 6



1280-1600nmDielétrico de Banda LargaEspelho AOI45°

Grande angular banda larga espelho dielétrico refletor laser de amplo espectro 20 Hz 7
