Espelhos ópticos dicróicos combinando comprimentos de onda Substrato de sílica fundida

  • Dichroic Optical Mirrors Combining Wavelengths Fused Silica Substrate
  • Dichroic Optical Mirrors Combining Wavelengths Fused Silica Substrate
Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo Não ofuscante
Quantidade de ordem mínima 5 unidades
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Dicroico Espelho/Filtro/Divisor de Feixe Característica Separando ou combinando comprimentos de onda
Formulários filtragem de componentes espectrais e em microscopia de fluorescência Reflectância >99,5
Transmitância >95% AOI 0 graus e 45 graus
Destacar

Espelhos Ópticos Dicroicos

,

Substrato de Sílica Fundida Dicroico

,

Combinando Comprimentos de Onda Substrato de Sílica Fundida
Deixe um recado
Descrição de produto

Dicroico Espelho/Filtro/Divisor de Feixe, Separando ou Combinando Comprimentos de Onda

Visão geral:

Um Espelho/Filtro/Divisor de Feixe Dicroico, também como espelho de banda dupla, espelho de comprimento de onda duplo ou refletor dicróico, é um espelho especializado que possui propriedades ópticas diferentes em dois comprimentos de onda diferentes.Por exemplo, um espelho dicróico pode ser reflexivo abaixo de um comprimento de onda de corte e então transmissivo em comprimentos de onda mais longos.



Espelhos dicróicos são fabricados usando deposição de feixe de elétrons, pulverização catódica de feixe de íons (IBS) e deposição assistida por íons (IAD).Técnicas de deposição de filme fino de última geração nos permitem garantir que cada espelho dicróico produzido em nossa fábrica atenda às especificações exatas necessárias para a aplicação para a qual é produzido.



Os revestimentos dielétricos rígidos usados ​​em nossos espelhos dicróicos os tornam excepcionalmente duráveis, são construídos para suportar até mesmo lasers de alta potência e são termicamente estáveis ​​em condições normais.



Esses espelhos dicróicos podem ser usados ​​para dividir ou combinar dois feixes de diferentes comprimentos de onda e têm aplicações importantes na filtragem de componentes espectrais e na microscopia de fluorescência.





Especificações Gerais do Espelho/Filtro/Divisor de Feixe Dicroico:

Material Vidro óptico BK7 Grau A, sílica fundida de grau UV
Tolerância de dimensão +0,0/-0,2 mm
Tolerância de Espessura ±0,2 mm
Abertura clara >90%
Qualidade da superfície 60/40 raspar e cavar
Planicidade <λ/8@632.8nm
Paralelismo <1 minuto de arco
Chanfro Protegido <0,5mmx45deg
Revestimento

Revestimento dielétrico dicróico na superfície frontal

Revestimento AR na superfície traseira
Limiar de Dano >5J/cm2, 20ns, 20Hz, @1064nm

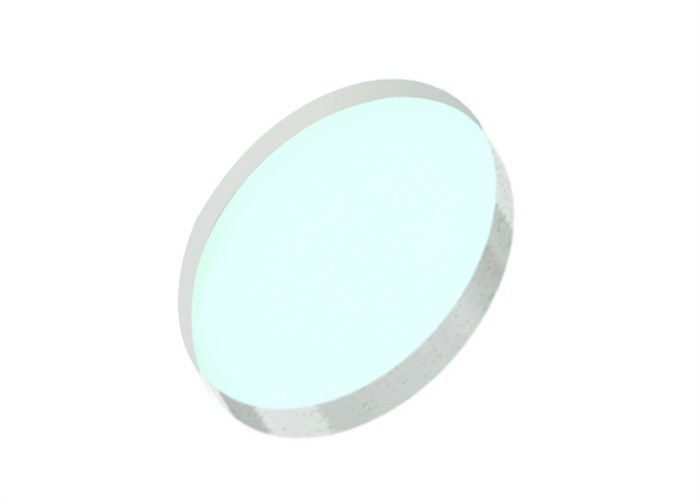

Espelhos ópticos dicróicos combinando comprimentos de onda Substrato de sílica fundida 0





Produtos padrão deDicroico Espelho/Filtro/Divisor de Feixe:

Número da peça Material Diâmetro
(milímetros)		 Espessura
(milímetros)		 Refletância
(%)		 Transmissão
(%)		 AOI
(°)
DIM1203-R400-T800-0 BK7 12.7 3 R>99,5%@400nm T>95%@800nm 0
DIM2005-R400-T800-0 BK7 20,0 5 R>99,5%@400nm T>95%@800nm 0
DIM2506-R400-T800-0 BK7 25.4 6.35 R>99,5%@400nm T>95%@800nm 0
DIM1203-R400-T800-45 BK7 12.7 3 R>99,5%@400nm T>95%@800nm 45
DIM2005-R400-T800-45 BK7 20,0 5 R>99,5%@400nm T>95%@800nm 45
DIM2506-R400-T800-45 BK7 25.4 6.35 R>99,5%@400nm T>95%@800nm 45
DIM1203-R532-T1064-0 BK7 12.7 3 R>99,5%@532nm T>95%@1064nm 0
DIM2005-R532-T1064-0 BK7 20,0 5 R>99,5%@532nm T>95%@1064nm 0
DIM2506-R532-T1064-0 BK7 25.4 6.35 R>99,5%@532nm T>95%@1064nm 0
DIM1203-R532-T1064-45 BK7 12.7 3 R>99,5%@532nm T>95%@1064nm 45
DIM2005-R532-T1064-45 BK7 20,0 5 R>99,5%@532nm T>95%@1064nm 45
DIM2506-R532-T1064-45 BK7 25.4 6.35 R>99,5%@532nm T>95%@1064nm 45
DIM1203-R1064-T532-0 BK7 12.7 3 R>99,5%@1064nm T>95%@532nm 0
DIM2005-R1064-T532-0 BK7 20,0 5 R>99,5%@1064nm T>95%@532nm 0
DIM2506-R1064-T532-0 BK7 25.4 6.35 R>99,5%@1064nm T>95%@532nm 0
DIM1203-R1064-T532-45 BK7 12.7 3 R>99,5%@1064nm T>95%@532nm 45
DIM2005-R1064-T532-45 BK7 20,0 5 R>99,5%@1064nm T>95%@532nm 45
DIM2506-R1064-T532-45 BK7 25.4 6.35 R>99,5%@1064nm T>95%@532nm 45







Gráficos de Revestimento deDicroico Espelho/Filtro/Divisor de Feixe:



HR400nm HT800nm ​​Espelho dicróico 0°

Espelhos ópticos dicróicos combinando comprimentos de onda Substrato de sílica fundida 1



HR400nm HT800nm ​​Espelho dicróico 45°

Espelhos ópticos dicróicos combinando comprimentos de onda Substrato de sílica fundida 2



HR532nm HT1064nm Espelho dicróico 0°

Espelhos ópticos dicróicos combinando comprimentos de onda Substrato de sílica fundida 3



HR532nm HT1064nm Espelho dicróico 45°

Espelhos ópticos dicróicos combinando comprimentos de onda Substrato de sílica fundida 4



HR1064nm HT532nm Espelho dicróico 0°

Espelhos ópticos dicróicos combinando comprimentos de onda Substrato de sílica fundida 5



HR1064nm HT532nm Espelho dicróico 45°

Espelhos ópticos dicróicos combinando comprimentos de onda Substrato de sílica fundida 6
