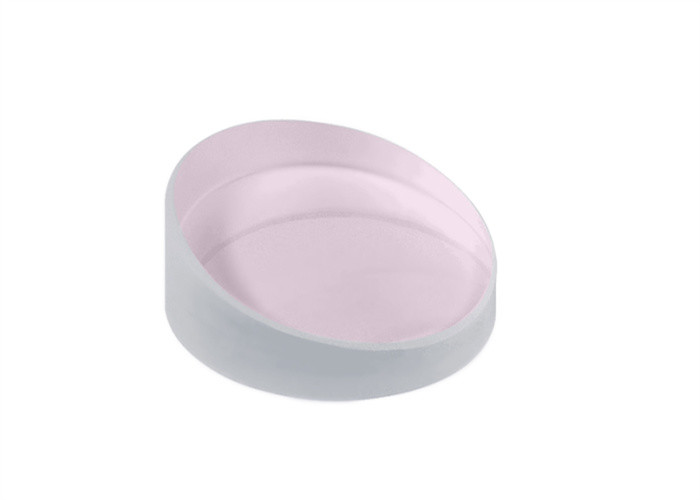

Prisma de Cunha Óptica 633nm 25,4mm Risley Prism Beam Direcção Sem Revestimento

Visão geral:

prismas de cunhatambém conhecidos como prismas Risley são prismas com um pequeno ângulo entre as superfícies de entrada e saída.Os prismas de cunha desviam a luz em direção à sua porção mais espessa através de um desvio de feixe que varia de 1° a 10°.

Para um pequeno ângulo α entre as superfícies do prisma, o ângulo de deflexão do feixe obtido é aproximadamente (n − 1) α, onde n é o índice de refração do prisma.Para um prisma de vidro típico, onde o índice de refração é de cerca de 1,5, o ângulo de deflexão é cerca de metade do ângulo do prisma.

O prisma de cunha é ideal para aplicações de direção de feixe de laser.Eles podem ser usados ​​individualmente ou em combinação com outro prisma de cunha para direcionamento do feixe.

Ao girar um prisma em cunha, a luz pode ser direcionada para traçar o círculo definido por 2 vezes o ângulo de desvio especificado.

Quando ambas as cunhas são giradas, a viga pode ser movida para qualquer lugar dentro do círculo definido por 4 vezes o ângulo de desvio especificado.

Especificações Gerais do Prisma Cunha:

Material	BK7, sílica fundida de grau UV
Comprimento de Onda de Desenho	BK7: 633nm, n=1,515@632,8nm Sílica fundida UV: 355nm, n=1,476@355nm
Tolerância de dimensão	±0,2 mm
Espessura	3mm na borda mais fina
ângulo de desvio	1°-10°
Tolerância de Ângulo de Cunha	<3 minutos de arco
Planicidade	λ/4@632,8 nm por 25 mm
Qualidade da superfície	60/40 arranhar e cavar
Abertura clara	>90%
Chanfro	Protetor <0,5 mm a 45°
Revestimento	Sem revestimento, disponível

Produtos padrão dePrisma Cunha:
