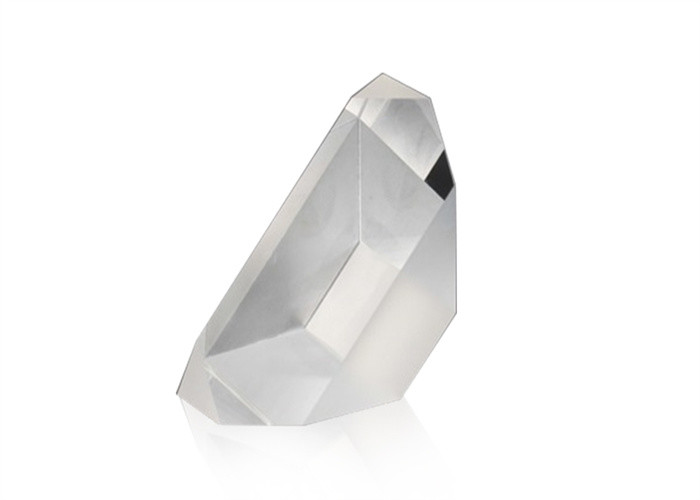

20-10 Scratch Dig Amici Roof Prism Schmidt Pechan Prism In Imaging Systems

Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo RFP
Quantidade de ordem mínima Negociável
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Prisma de telhado Tolerância de Ângulo do Telhado <3 segundos de arco
Nivelamento <λ/10@632.8nm Qualidade da superfície 20/10 arranhar e cavar
Modelo prisma de Amici, prisma de Schmidt, pentaprisma de telhado Característica imagem invertida lateralmente 90 graus
Destacar

10 Scratch Dig Amici Roof Prism

,

Schmidt Pechan Prism 10 Scratch Dig

,

Schmidt Pechan Prism In Imaging Systems

Deixe um recado
Descrição de produto

Prisma de telhado, Prisma de telhado Amici, Prisma de Schmidt, Pentaprisma de telhado

Visão geral:

UMAprisma de telhado, também chamado deprisma DachkantenouDach prismaé um prisma reflexivo contendo uma seção onde duas faces se encontram em um ângulo de 90°, lembrando o telhado de um edifício e, portanto, o nome.A reflexão das duas faces de 90° retorna uma imagem que é invertida lateralmente ao longo do eixo onde as faces se encontram.

A característica de um prisma de telhado é que a viga é dividida ao meio, com uma metade da viga atingindo primeiro uma face e depois a outra face, enquanto é invertida para a outra metade da viga.Portanto, um prisma de telhado pode ser usado apenas com alguma distância dos planos focais, ou a "borda" do telhado introduziria pequenas distorções.Além disso, o ângulo entre as duas faces deve ser muito próximo de 90°, ou a qualidade da imagem seria prejudicada.



O prisma de telhado mais simples é oPrisma de telhado Amici (prisma de ângulo reto do telhado), com outros projetos comuns de prisma de telhado sendo oprisma de Schmidte provavelmente o mais conhecido é opentaprisma de telhado.







Capacidade de Fabricação de Roof Prism:

Material BK7, sílica fundida, outro vidro óptico
Tolerância de dimensão +0,0/-0,2 mm
Abertura clara >90%
Tolerância de Ângulo Até 10 segundos de arco
Tolerância de Ângulo do Telhado Até 3 segundos de arco
Planicidade Até λ/10@632.8nm
Qualidade da superfície Até 20/10 arranhar e cavar







UmPrisma de teto Amici, às vezes chamado deprisma de Amiciouprisma de telhado de ângulo reto, é um tipo de prisma refletor usado para desviar um feixe de luz em 90° enquanto simultaneamente inverte a imagem.É comumente usado nas oculares de telescópios como um sistema de montagem de imagem e qualquer instrumento óptico onde é desejável tirar uma imagem invertida de uma objetiva, virá-la para cima e dobrá-la em um ângulo de 90° para manter a orientação visual correta.

20-10 Scratch Dig Amici Roof Prism Schmidt Pechan Prism In Imaging Systems 0




oprisma de Schmidt, é um prisma que reverte uma imagem enquanto desvia a linha de visão em 45°torna os prismas Schmidt especialmente úteis em montagens de oculares e sistemas de imagem que requerem uma curva de caminho.

20-10 Scratch Dig Amici Roof Prism Schmidt Pechan Prism In Imaging Systems 1




Pentaprisma de telhadoé uma variante do Penta Prism que é comumente usado no visor de câmeras reflex de lente única.

20-10 Scratch Dig Amici Roof Prism Schmidt Pechan Prism In Imaging Systems 2
