Placa de onda óptica MgF2 com retardo mais plano Placa de onda super acromática

  • MgF2 Optical Waveplate Flatter Retardance Super Achromatic Waveplate
Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo WPA
Quantidade de ordem mínima 1 peça
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Placa de Onda Super Acromática Característica Retardo plano em uma faixa espectral super ampla
Material Cristal Quartzo + MgF2 + Safira Comprimento de onda padrão 380-1100 nm e 600-2000
Diâmetro 20mm Abertura clara 18mm
Destacar

Placa de onda óptica MgF2

,

placa de onda super acromática MgF2

,

placa de onda super acromática de retardo mais plano
Deixe um recado
Descrição de produto

Retardo plano de placa de onda superacromática em uma faixa espectral super ampla

Visão geral:

A placa de onda superacromática (Retarder) consiste em três placas de onda acromáticas (feitas de quartzo, MgF2 e safira) cimentadas opticamente para maximizar a transmissão e cuidadosamente alinhadas para minimizar a dependência do comprimento de onda do retardamento com base no design de Pancharatnama é usado para modulador no polarímetro.

Em comparação com a placa de onda actomática normal, que consiste em uma placa de quartzo e uma placa de MgF2, a placa de onda superacromática (retardador) fornece um retardamento extremamente plano em uma faixa de comprimento de onda significativamente mais ampla.





Principais características da placa de onda super acromática:

  • Ampla largura de banda espectral
  • Sensibilidade a baixa temperatura
  • Retardamento extremamente plano em uma faixa espectral super ampla





Especificações gerais da placa de onda acromática:

Material Cristal Quartzo + MgF2 + Safira
Tolerância de dimensão +0,0/-0,2 mm
Qualidade da superfície 40/20 arranhar e cavar
Abertura clara >90% área central
Distorção de frente de onda <λ/4@632.8nm (para placa única)
Paralelismo <10 segundos de arco (para placa única)
Tolerância de Retardo <λ/100
onda padrão

quarto de onda (λ/4)

meia onda(λ/2)
Comprimento de onda padrão 380-1100nm
600-2000nm
Revestimento Não disponível
Limiar de Dano 500mJ/cm2, 20ns, 20Hz @1064nm







Produtos padrão da placa de meia onda super acromática:

Número da peça Modelo

Diâmetro

(milímetros)

Retardo

(λ)

Comprimento de onda

(nm)

Abertura clara

(milímetros)

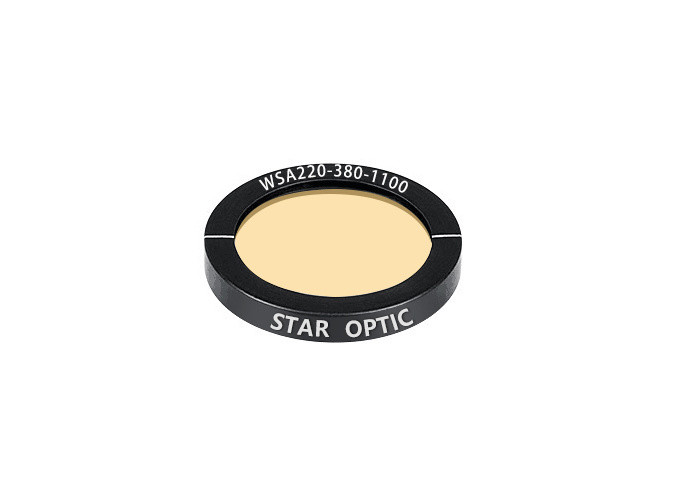

WSA220-380-1100 Cimentado 20 λ/2 380-1100 18
WSA220-600-2000 Cimentado 20 λ/2 600-2000 18







Produtos padrão da placa super acromática de onda de um quarto:

Número da peça Modelo

Diâmetro

(milímetros)

Retardo

(λ)

Comprimento de onda

(nm)

Abertura clara

(milímetros)
WSA420-380-1100 Cimentado 20 λ/4 380-1100 18
WSA420-600-2000 Cimentado 20 λ/4 600-2000 18







Gráfico de Retardo da Placa de Onda Super Acromática:



Placa de Onda Super Acromática 380-1100nm

Placa de onda óptica MgF2 com retardo mais plano Placa de onda super acromática 0

Placa de Onda Super Acromática 600-2000nm

Placa de onda óptica MgF2 com retardo mais plano Placa de onda super acromática 1
