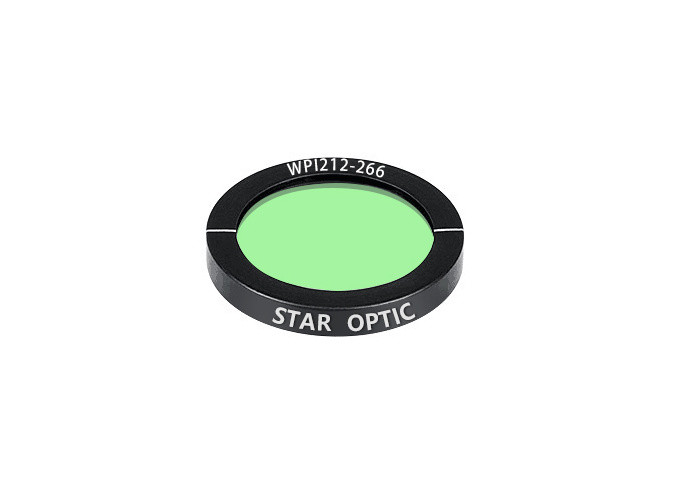

Placa de meia onda de ordem zero com espaçamento de ar 355nm alto limite de dano

  • Air Spaced Zero Order Half Wave Plate 355nm High Damage Threshold
  • Air Spaced Zero Order Half Wave Plate 355nm High Damage Threshold
Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo WPI
Quantidade de ordem mínima 5 unidades
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Placa de meia onda espaçada a ar de ordem zero λ/2 Estrutura Estrutura de placa dupla com espaçamento de ar
Característica Sensibilidade a baixa temperatura Vantagem Limiar de alto dano suportando lasers de alta potência
Material Quartzo cristalino Distorção do Wavefront <λ/8@632.8nm
Destacar

Placa de meia onda de ordem zero 355 nm

,

placa de meia onda de 355 nm

,

placa de meia onda de ordem zero espaçada no ar
Deixe um recado
Descrição de produto

Placa de meia onda de ordem zero com espaçamento aéreo λ/2, alto limite de dano

Visão geral:

A placa de onda de ordem zero com espaçamento de ar é construída colocando um anel de espaçamento entre as duas placas de onda multiordem para formar um vão de ar entre elas.O eixo lento de uma placa de onda é alinhado com o eixo rápido da outra placa de onda.A espessura ligeiramente diferente das duas placas de onda de várias ordens é escolhida para atingir o retardo necessário.A placa de onda de ordem zero com espaçamento de ar é projetada para alto limite de dano, suportando lasers de alta potência.





Principais Características do Air SpacedPlaca de onda de ordem zero:

  • Estrutura de placa dupla com espaçamento de ar
  • Ampla largura de banda espectral de trabalho
  • Sensibilidade a baixa temperatura e melhor estabilidade de retardo do que placas de onda de ordem inferior
  • Limiar de alto dano suportando lasers de alta potência





Especificações Gerais da Ordem Zero Espaçada Aéreaλ/2Placa de meia onda:

Material Quartzo cristalino
Tolerância de dimensão +0,0/-0,2 mm
Qualidade da superfície 20/10 arranhar e cavar
Abertura clara >90% área central
Distorção de frente de onda <λ/8@632.8nm
Paralelismo <1 segundo de arco
Tolerância de Retardo <λ/300
onda padrão

meia onda(λ/2)
Revestimento Ambos os lados revestidos com AR, R <0,25% por face @ comprimento de onda central
Limiar de Dano >10J/cm2, 20ns, 20Hz @1064nm







Produtos padrão de ar espaçadoOrdem Zeroλ/2meia ondaPrato:

Número da peça Modelo

Diâmetro

(milímetros)

Retardo

(λ)

Comprimento de onda

(nm)

Abertura clara

(milímetros)
WPI212-266 Air Spaced 12.7 λ/2 266 11.5
WPI220-266 Air Spaced 20 λ/2 266 18
WPI225-266 Air Spaced 25.4 λ/2 266 22.9
WPI212-355 Air Spaced 12.7 λ/2 355 11.5
WPI220-355 Air Spaced 20 λ/2 355 18
WPI225-355 Air Spaced 25.4 λ/2 355 22.9
WPI212-405 Air Spaced 12.7 λ/2 405 11.5
WPI220-405 Air Spaced 20 λ/2 405 18
WPI225-405 Air Spaced 25.4 λ/2 405 22.9
WPI212-488 Air Spaced 12.7 λ/2 488 11.5
WPI220-488 Air Spaced 20 λ/2 488 18
WPI225-488 Air Spaced 25.4 λ/2 488 22.9
WPI212-532 Air Spaced 12.7 λ/2 532 11.5
WPI220-532 Air Spaced 20 λ/2 532 18
WPI225-532 Air Spaced 25.4 λ/2 532 22.9
WPI212-980 Air Spaced 12.7 λ/2 980 11.5
WPI220-980 Air Spaced 20 λ/2 980 18
WPI225-980 Air Spaced 25.4 λ/2 980 22.9
WPI212-1030 Air Spaced 12.7 λ/2 1030 11.5
WPI220-1030 Air Spaced 20 λ/2 1030 18
WPI225-1030 Air Spaced 25.4 λ/2 1030 22.9
WPI212-1053 Air Spaced 12.7 λ/2 1053 11.5
WPI220-1053 Air Spaced 20 λ/2 1053 18
WPI225-1053 Air Spaced 25.4 λ/2 1053 22.9
WPI212-1064 Air Spaced 12.7 λ/2 1064 11.5
WPI220-1064 Air Spaced 20 λ/2 1064 18
WPI225-1064 Air Spaced 25.4 λ/2 1064 22.9







Gráfico de Retardo de Ar EspaçadoPlaca de onda de ordem zero:



Placa de onda de ordem zero com espaçamento de ar de 266nm

Placa de meia onda de ordem zero com espaçamento de ar 355nm alto limite de dano 0


Placa de onda de ordem zero com espaçamento de ar de 355 nm

Placa de meia onda de ordem zero com espaçamento de ar 355nm alto limite de dano 1


Placa de onda de ordem zero com espaçamento de ar de 405nm

Placa de meia onda de ordem zero com espaçamento de ar 355nm alto limite de dano 2


Placa de onda de ordem zero com espaçamento de ar de 488 nm

Placa de meia onda de ordem zero com espaçamento de ar 355nm alto limite de dano 3

Placa de onda de ordem zero com espaçamento de ar de 532 nm

Placa de meia onda de ordem zero com espaçamento de ar 355nm alto limite de dano 4

Placa de onda de ordem zero com espaçamento de ar de 980nm

Placa de meia onda de ordem zero com espaçamento de ar 355nm alto limite de dano 5


Placa de onda de ordem zero com espaçamento de ar de 1030nm

Placa de meia onda de ordem zero com espaçamento de ar 355nm alto limite de dano 6


Placa de onda de ordem zero com espaçamento de ar de 1053nm

Placa de meia onda de ordem zero com espaçamento de ar 355nm alto limite de dano 7


Placa de onda de ordem zero com espaçamento de ar de 1064nm

Placa de meia onda de ordem zero com espaçamento de ar 355nm alto limite de dano 8
