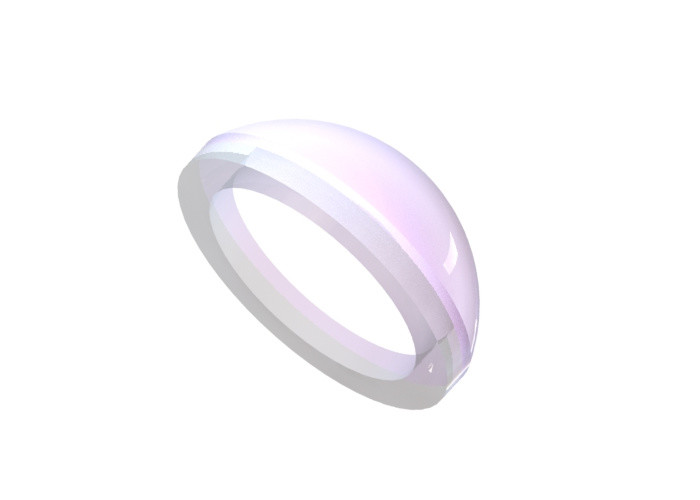

Lente de menisco positivo de material Si 632,8 nm Lente de baixa aberração esférica

Visão geral:

As lentes de menisco positivo (convexo-côncavo) são projetadas para minimizar a aberração esférica.Quando usada em combinação com outra lente, uma lente de menisco positivo encurtará a distância focal e aumentará a abertura numérica (NA) do sistema sem introduzir aberração esférica significativa.Quando usado para focalizar um feixe colimado, o lado convexo da lente deve estar voltado para a fonte para minimizar a aberração esférica.A Star Optic fornece lentes de menisco positivo em uma variedade de substratos e opções de revestimento antirreflexo.

Especificações gerais da lente de menisco positivo de sílica fundida UV:

Material	N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Safira
Comprimento de Onda de Desenho	546,1nm
Planicidade da Superfície	N<3(0,5)@632,8nm
Qualidade da superfície	60/40 scratch-Dig
tolerância de diâmetro	+0/-0,2 mm
Tolerância de Espessura	±0,2 mm
Centralização	<3 minutos de arco
Tolerância de distância focal	±2%
Abertura clara	>90%
Chanfro	Protetor <0,5 mm x 45°

Produtos padrão deSílica fundida UVLente de Menisco Positivo:

Opções de Revestimento OfSílica fundida UVLente de Menisco Positivo:

As lentes de menisco positivo acima do padrão da Star Optic não são revestidas.Para reduzir a quantidade de luz refletida de cada superfície da lente, também estão disponíveis revestimentos antirreflexo, incluindo camada de cantor MgF2, revestimento AR multicamada, revestimento AR multicamada de banda larga e revestimento AR de comprimento de onda duplo.

Revestimento MgF2 de Camada Única	Revestimento antirreflexo multicamada
Revestimento Antirreflexo Boradband	Revestimento antirreflexo de comprimento de onda duplo

Opções de montagem para lentes de menisco positivo:

As lentes de menisco positivo acima do padrão da Star Optic não são montadas.No entanto, podemos fornecer montagem fixa e montagem ajustável para nossas lentes.

Personalize sua própria lente:

Você tem total liberdade de design e podemos trabalhar com designs complexos para obter exatamente o que você precisa, incluindo design óptico, design mecânico e design de revestimento óptico.
