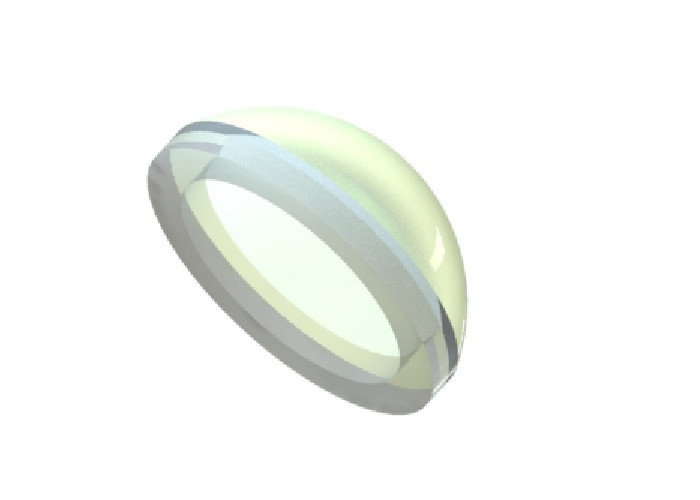

Lente de vidro esférica transparente ZnSe lente de menisco negativo

Lente de menisco negativo, sílica fundida com UV, lente de aberração esférica minimizada

Visão geral:
Lente de menisco negativo (convexo-côncavo)é projetado para minimizar a aberração esférica em sistemas ópticos.Quando usada em combinação com outra lente, uma lente de menisco negativo aumentará a distância focal e diminuirá a abertura numérica (NA) do sistema sem introduzir aberração esférica significativa.Quando usado para divergir a luz, a superfície convexa deve enfrentar o feixe para minimizar a aberração esférica.A Star Optic fornece lentes de menisco positivo em uma variedade de substratos e opções de revestimento antirreflexo.

Especificações Gerais deSílica fundida UVLente de menisco negativo:

Material	N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Safira
Comprimento de Onda de Desenho	546,1nm
Planicidade da Superfície	N<3(0,5)@632,8nm
Qualidade da superfície	60/40 scratch-Dig
tolerância de diâmetro	+0/-0,2 mm
Tolerância de Espessura	±0,2 mm
Centralização	<3 minutos de arco
Tolerância de distância focal	±2%
Abertura clara	>90%
Chanfro	Protetor <0,5 mm x 45°



Produtos padrãoDa lente de menisco negativo de sílica fundida UV:

Opções de Revestimento OfSílica fundida UVLente de menisco negativo:

As lentes de menisco negativo acima do padrão da Star Optic não são revestidas.Para reduzir a quantidade de luz refletida de cada superfície da lente, também estão disponíveis revestimentos antirreflexo, incluindo camada de cantor MgF2, revestimento AR multicamada, revestimento AR multicamada de banda larga e revestimento AR de comprimento de onda duplo.

Revestimento MgF2 de Camada Única	Revestimento antirreflexo multicamada
Revestimento Antirreflexo Boradband	Revestimento antirreflexo de comprimento de onda duplo

Opções de montagem para lentes de menisco negativo:

As lentes de menisco negativo acima do padrão da Star Optic não são montadas.No entanto, podemos fornecer montagem fixa e montagem ajustável para nossas lentes.

Personalize sua própria lente:

Você tem total liberdade de design e podemos trabalhar com designs complexos para obter exatamente o que você precisa, incluindo design óptico, design mecânico e design de revestimento óptico.
