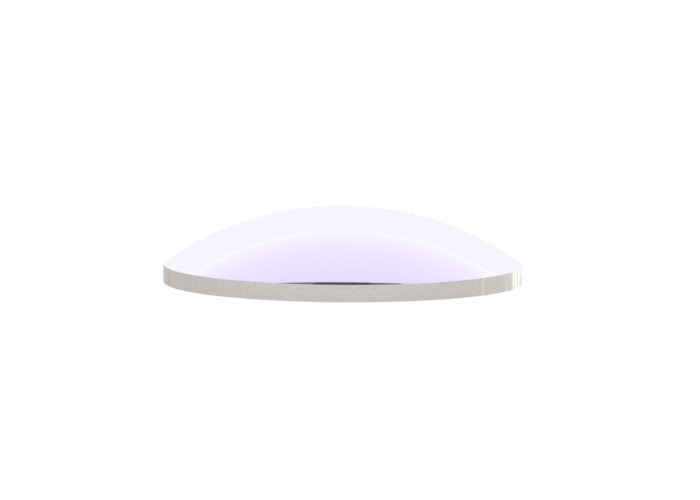

Lente de vidro esférica plano Sílica fundida UV 546,1 nm em emissores

  • Plano Spherical Glass Lens UV Fused Silica 546.1nm In Emitters
  • Plano Spherical Glass Lens UV Fused Silica 546.1nm In Emitters
Lugar de origem Wuhan, China
Marca STAR OPTIC
Certificação RoHS, ISO9001
Número do modelo PCX
Quantidade de ordem mínima 5 unidades
Preço negotiable
Detalhes da embalagem Embalagem segura e livre de poeira
Tempo de entrega Negociável
Termos de pagamento T/T, Western Union, Paypal
Habilidade da fonte 50000 unidades/mês

Entre em contato comigo para amostras grátis e cupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Nome do Produto Lente esférica plano convexa (PCX) UVFS Material Sílica fundida UV
Formulários coleta e foco de luz em aplicações de imagem forma Plano Convexo Esférico
Comprimento de Onda de Desenho 546,1nm Comprimento focal 25,4-2000mm
Destacar

Lente de vidro esférica 546

,

1 nm

,

lente plana esférica 546
Deixe um recado
Descrição de produto

Lente esférica plano convexa (PCX), sílica fundida com UV, luz de foco

Visão geral:

Lentes Plano-Convexas (PCX)têm uma distância focal positiva, podem focalizar um feixe colimado ou colimar a luz de uma fonte pontual, tornando-os ideais para coletar e focar a luz em aplicações de imagem.A Star Optic fornece lentes Plano-Convexas fabricadas com N-BK7 compatível com RoHS, sílica fundida com UV, N-SF11, CaF2, Si, Ge, ZnSe e Safira.Nossas lentes Plano-Convexas também são usadas em aplicações que envolvem emissores, detectores, lasers e fibra ótica.







Especificações Gerais deSílica fundida UVLente esférica plano convexa (PCX):

Material Sílica fundida UV Lente de vidro esférica plano Sílica fundida UV 546,1 nm em emissores 0
Comprimento de Onda de Desenho 546,1nm
Planicidade da Superfície N<3(0,5)@632,8nm
Qualidade da superfície 60/40 scratch-Dig
tolerância de diâmetro +0/-0,2 mm
Tolerância de Espessura ±0,2 mm
Centralização <3 minutos de arco
Tolerância de distância focal ±2%
Abertura clara >90%
Chanfro Protetor <0,5 mm x 45°







Produtos padrão de sílica fundida por UVLente esférica plano convexa (PCX):

Número da peça Material D
(milímetros)		 f
(milímetros)		 R1
(milímetros)		 Tc
(milímetros)		 Te
(milímetros)
PCXD12F25-FS UVFS 12.7 25.4 11.69 3.9 2
PCXD12F50-FS UVFS 12.7 50 23 2.9 2
PCXD12F75-FS UVFS 12.7 75 34.51 2.6 2
PCXD12F100-FS UVFS 12.7 100 46 2.4 2
PCXD12F150-FS UVFS 12.7 150 69.01 2.3 2
PCXD12F200-FS UVFS 12.7 200 92.01 2.2 2
PCXD12F250-FS UVFS 12.7 250 115.01 2.2 2
PCXD12F300-FS UVFS 12.7 300 138.02 2.1 2
PCXD12F500-FS UVFS 12.7 500 230.04 2.1 2
PCXD12F1000-FS UVFS 12.7 1000 460.08 2.1 2
PCXD12F2000-FS UVFS 12.7 2000 920,15 2.1 2
PCXD25F25-FS UVFS 25.4 25.4 11.69 11.7 2
PCXD25F50-FS UVFS 25.4 50 23 5.8 2
PCXD25F75-FS UVFS 25.4 75 34.51 4.4 2
PCXD25F100-FS UVFS 25.4 100 46 3.8 2
PCXD25F150-FS UVFS 25.4 150 69.01 3.2 2
PCXD25F200-FS UVFS 25.4 200 92.01 2.9 2
PCXD25F250-FS UVFS 25.4 250 115.01 2.7 2
PCXD25F300-FS UVFS 25.4 300 138.02 2.6 2
PCXD25F500-FS UVFS 25.4 500 230.04 2.4 2
PCXD25F1000-FS UVFS 25.4 1000 460.08 2.2 2
PCXD25F2000-FS UVFS 25.4 2000 920,15 2.1 2
PCXD38F50-FS UVFS 38.1 50 23 12.1 3
PCXD38F75-FS UVFS 38.1 75 34.51 8.7 3
PCXD38F100-FS UVFS 38.1 100 46 7.1 3
PCXD38F150-FS UVFS 38.1 150 69.01 5.7 3
PCXD38F200-FS UVFS 38.1 200 92.01 5 3
PCXD38F250-FS UVFS 38.1 250 115.01 4.6 3
PCXD38F300-FS UVFS 38.1 300 138.02 4.3 3
PCXD38F500-FS UVFS 38.1 500 230.04 3.8 3
PCXD38F1000-FS UVFS 38.1 1000 460.08 3.4 3
PCXD38F2000-FS UVFS 38.1 2000 920,15 3.2 3
PCXD50F100-FS UVFS 50,8 100 46 10.6 3
PCXD50F150-FS UVFS 50,8 150 69.01 7.8 3
PCXD50F200-FS UVFS 50,8 200 92.01 6.6 3
PCXD50F250-FS UVFS 50,8 250 115.01 5.8 3
PCXD50F300-FS UVFS 50,8 300 138.02 5.4 3
PCXD50F500-FS UVFS 50,8 500 230.04 4.4 3
PCXD50F1000-FS UVFS 50,8 1000 460.08 3.7 3
PCXD50F2000-FS UVFS 50,8 2000 920,15 3.4 3







Opções de Revestimento Of UV Sílica Fundida Plano Convexo(PCX) EsféricoLente:

As lentes plano convexas padrão acima da Star Optic não são revestidas.Para reduzir a quantidade de luz refletida de cada superfície da lente, também estão disponíveis revestimentos antirreflexo, incluindo camada de cantor MgF2, revestimento AR multicamada, revestimento AR multicamada de banda larga e revestimento AR de comprimento de onda duplo.



Revestimento MgF2 de Camada Única Revestimento antirreflexo multicamada
Lente de vidro esférica plano Sílica fundida UV 546,1 nm em emissores 1 Lente de vidro esférica plano Sílica fundida UV 546,1 nm em emissores 2



Revestimento Antirreflexo Boradband



Revestimento antirreflexo de comprimento de onda duplo
Lente de vidro esférica plano Sílica fundida UV 546,1 nm em emissores 3 Lente de vidro esférica plano Sílica fundida UV 546,1 nm em emissores 4







Opções de montagem para Plano Convexo(PCX) Esférico Lpts:

As lentes plano convexas padrão acima da Star Optic não são montadas.No entanto, podemos fornecer montagem fixa e montagem ajustável para nossas lentes.



Montagem de lente fixa



Lente de vidro esférica plano Sílica fundida UV 546,1 nm em emissores 5



Lente de vidro esférica plano Sílica fundida UV 546,1 nm em emissores 6

Montagem de lente ajustável



Lente de vidro esférica plano Sílica fundida UV 546,1 nm em emissores 7



Lente de vidro esférica plano Sílica fundida UV 546,1 nm em emissores 8







Personalize sua própria lente:

Você tem total liberdade de design e podemos trabalhar com designs complexos para obter exatamente o que você precisa, incluindo design óptico, design mecânico e design de revestimento óptico.



Zemax Design

Lente de vidro esférica plano Sílica fundida UV 546,1 nm em emissores 9

Zemax Design

Lente de vidro esférica plano Sílica fundida UV 546,1 nm em emissores 10



Solidworks Design

Lente de vidro esférica plano Sílica fundida UV 546,1 nm em emissores 11



Design de Revestimento de Filme Fino

Lente de vidro esférica plano Sílica fundida UV 546,1 nm em emissores 12
