Lente de vidro esférico CaF2 12,7 mm Lente de sílica fundida UV Comprimento focal negativo

Visão geral:

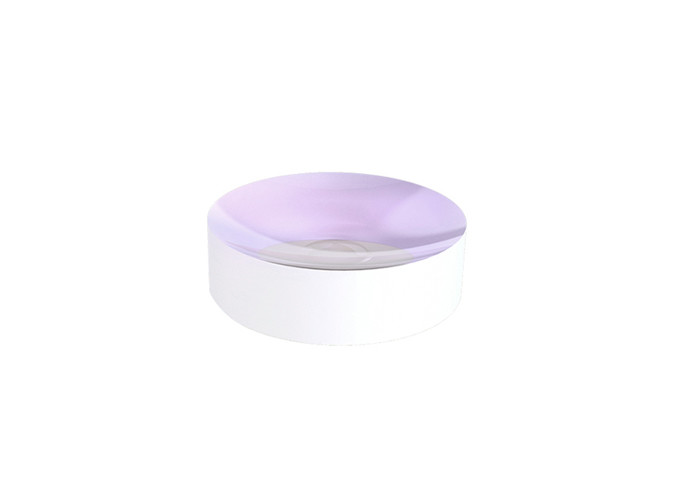

Lente plano-côncava (PCV) tem uma superfície plana e uma curvada para dentro.As lentes PCV têm uma distância focal negativa,divergem um feixe colimado de um foco virtual e são comumente usadospara redução de imagem ou para espalhar luz.A Star Optic fornece lentes plano-côncavas fabricadas a partir de N-BK7, N-SF11, sílica fundida com UV, fluoreto de cálcio, seleneto de zinco e etc.

Especificações Gerais de Sílica Fundida por UVLente esférica Plano Côncavo (PCV):

Material	N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Safira
Comprimento de Onda de Desenho	546,1nm
Planicidade da Superfície	N<3(0,5)@632,8nm
Qualidade da superfície	60/40 scratch-Dig
tolerância de diâmetro	+0/-0,2 mm
Tolerância de Espessura	±0,2 mm
Centralização	<3 minutos de arco
Tolerância de distância focal	±2%
Abertura clara	>90%
Chanfro	Protetor <0,5 mm x 45°

Produtos padrãoSílica fundida UVLente esférica Plano Côncavo (PCV):

Opções de Revestimento OfSílica fundida UVPlano Côncavo(PCV) EsféricoLente:

As lentes planas côncavas padrão acima da Star Optic não são revestidas.Para reduzir a quantidade de luz refletida de cada superfície da lente, também estão disponíveis revestimentos antirreflexo, incluindo camada de cantor MgF2, revestimento AR multicamada, revestimento AR multicamada de banda larga e revestimento AR de comprimento de onda duplo.

Revestimento MgF2 de Camada Única	Revestimento antirreflexo multicamada
Revestimento Antirreflexo Boradband	Revestimento antirreflexo de comprimento de onda duplo

Opções de montagem para plano côncavo(PCV) EsféricoLente:

As lentes planas côncavas padrão acima da Star Optic não são montadas.No entanto, podemos fornecer montagem fixa e montagem ajustável para nossas lentes.

Personalize sua própria lente:

Você tem total liberdade de design e podemos trabalhar com designs complexos para obter exatamente o que você precisa, incluindo design óptico, design mecânico e design de revestimento óptico.
