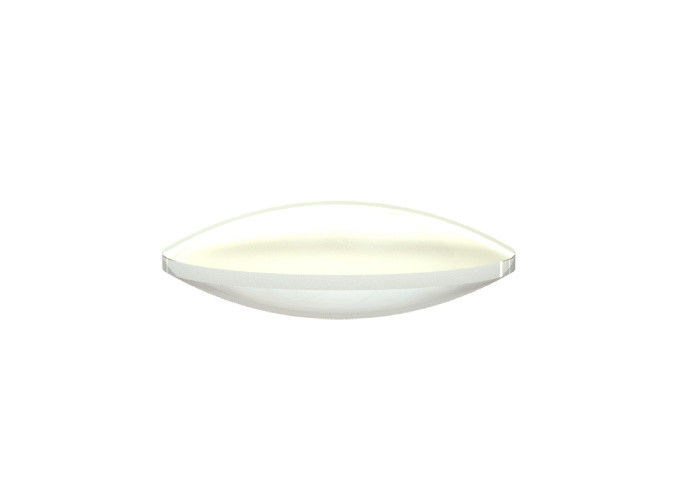

Lente de vidro esférico UV FS MgF2 com revestimento duplo convexo com montagem fixa

Visão geral:

Lente Dupla Convexa (DCX), também conhecida como lente biconvexa, tem duas faces simétricas positivas com raios iguais em ambos os lados.Essas lentes são geralmente recomendadas para aplicações de imagens finitas.As lentes biconvexas são mais adequadas quando o objeto e a imagem estão em lados opostos da lente e a proporção entre a imagem e as distâncias do objeto (relação conjugada) está entre 0,2 e 5. A Star Optic fornece lentes duplamente convexas em uma variedade de substratos e opções de revestimento anti-reflexo.

Especificações Gerais deSílica FundidaLente esférica dupla convexa (DCX):

Material	N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Safira
Comprimento de Onda de Desenho	546,1nm
Planicidade da Superfície	N<3(0,5)@632,8nm
Qualidade da superfície	60/40 scratch-Dig
tolerância de diâmetro	+0/-0,2 mm
Tolerância de Espessura	±0,2 mm
Centralização	<3 minutos de arco
Tolerância de distância focal	±2%
Abertura clara	>90%
Chanfro	Protetor <0,5 mm x 45°

Produtos padrãoLentes esféricas duplas convexas (DCX) de sílica fundida com UV:

Opções de Revestimento OfSílica FundidaLente esférica dupla convexa (DCX):

As lentes esféricas duplas convexas acima do padrão da Star Optic não são revestidas.Para reduzir a quantidade de luz refletida de cada superfície da lente, também estão disponíveis revestimentos antirreflexo, incluindo camada de cantor MgF2, revestimento AR multicamada, revestimento AR multicamada de banda larga e revestimento AR de comprimento de onda duplo.

Revestimento MgF2 de Camada Única	Revestimento antirreflexo multicamada
Revestimento Antirreflexo Boradband	Revestimento antirreflexo de comprimento de onda duplo

Opções de montagem paraDuplo Convexo(DCX)EsféricoLente:

As lentes esféricas duplas convexas padrão acima da Star Optic não são montadas.No entanto, podemos fornecer montagem fixa e montagem ajustável para nossas lentes.

Personalize sua própria lente:

Você tem total liberdade de design e podemos trabalhar com designs complexos para obter exatamente o que você precisa, incluindo design óptico, design mecânico e design de revestimento óptico.
