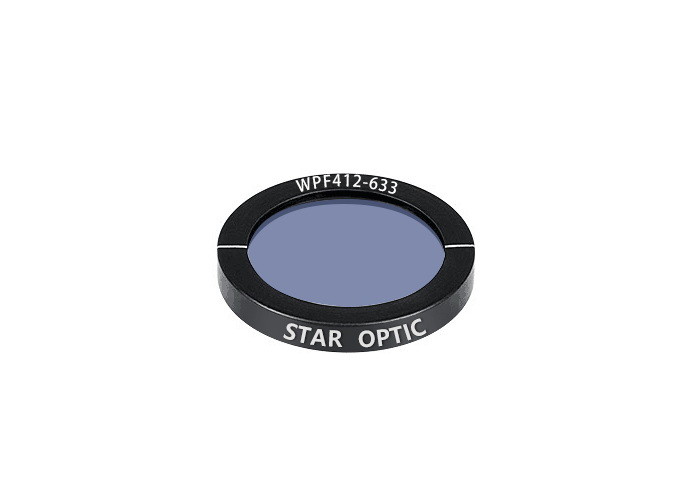

Placas de ondas de ordem λ/4 quarto de zero

Visão geral:

Comparando com o design normal de duas placas Placas de onda de ordem zero com uma espessura relativamente maior que reduz o ângulo de campo, as placas de onda de ordem zero verdadeiras são feitas de uma placa muito fina ou cimentada com um substrato BK7, o que garante o melhor ângulo de campo, temperatura e desempenho de comprimento de onda.


Se o ângulo entre o vetor campo elétrico do feixe incidente linearmente polarizado e o plano principal retardador da placa de um quarto de onda for de 45°, o feixe emergente é polarizado circularmente.Quando uma placa de um quarto de onda passa duas vezes, como por reflexão de espelho, ela age como uma placa de meia onda e gira o plano de polarização para um determinado ângulo.Os quartos de onda são usados ​​para criar polarização circular a partir de polarização linear ou vice-versa, bem como para elipsometria, bombeamento óptico, supressão de reflexão indesejada e isolamento óptico.

Placa de onda de ordem zero verdadeira também é um caso ideal de placa de onda óptica para aplicações onde um grande ângulo de campo é necessário, como sistemas de imagem.


Características principais dePlaca de onda de ordem zero verdadeira:

• Aceitação de grande ângulo
• Insensível à temperatura
• Largura de banda espectral ampla



Especificações Gerais da Placa de Onda de Quarto de λ/4 de Ordem Zero Verdadeira:




Produtos padrão deOrdem zero verdadeiraPlaca de quarto de onda λ/4:




Gráfico de Retardo dePlaca de onda de ordem zero verdadeira:
